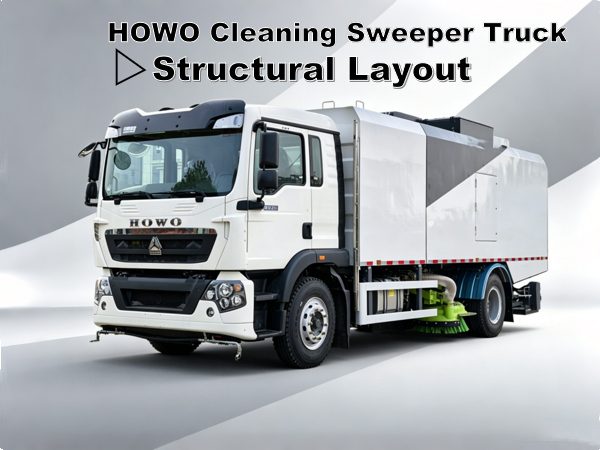

Plan structurel du camion balayeuse HOWO

Les balayeuses HOWO sont des équipements spécialisés essentiels aux opérations d'assainissement modernes. Elles intègrent le balayage, l'aspiration, le lavage haute pression et le nettoyage des chaussées. Capables d'effectuer plusieurs tâches en une seule opération, elles permettent notamment le ramassage des déchets, la réduction des poussières et le nettoyage des bordures de trottoir. Elles contribuent efficacement à la réduction des poussières, à l'amélioration de la qualité de l'air et à une gestion environnementale urbaine normalisée et optimisée.

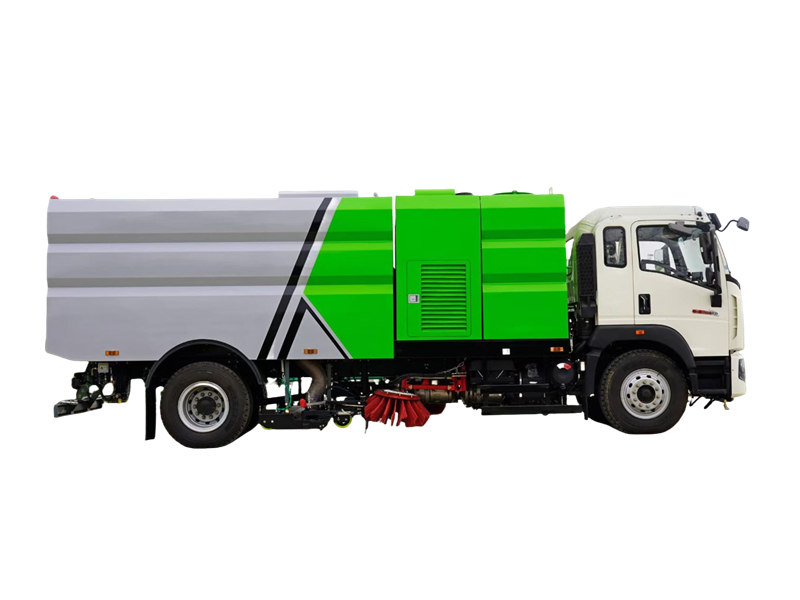

⇒ Schéma d'agencement général du véhicule :

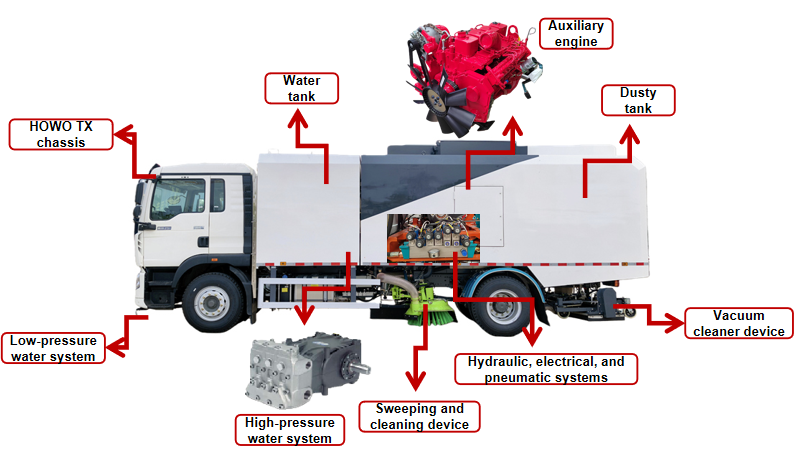

Le schéma d'agencement du camion balayeur HOWO montre que sa superstructure comprend une carrosserie, un châssis, un dispositif de balayage et de lavage, un système de dépoussiérage, un système d'alimentation électrique, un système d'eau haute pression, un système d'eau basse pression, un système d'arrosage, un système hydraulique, un système électrique et un système pneumatique. Le dispositif de travail est composé de deux disques de balayage disposés au centre, d'une buse d'aspiration large également située au centre et d'une rampe de pulvérisation en V.

1. Optimisation de la disposition de l'ensemble du réservoir :

● Les réservoirs d'eau propre sont situés indépendamment à l'avant du système d'alimentation, réduisant ainsi l'impact du bruit du système d'alimentation et des rayonnements électromagnétiques sur la cabine.

● Une autre partie du réservoir d'eau propre est intégrée à la poubelle, ce qui améliore l'utilisation de l'espace et augmente le volume de la poubelle à 6 m³ et celui du réservoir d'eau à 5 m³.

● Des buses à haut débit et haute pression sont installées à l'intérieur de la poubelle pour un rinçage rapide et un autonettoyage.

● Le réservoir d'eau propre et la poubelle sont tous deux fabriqués en acier inoxydable, offrant une excellente résistance à la corrosion et prolongeant la durée de vie des composants structurels.

● La conception triangulaire et le bord replié sur le dessus évitent les angles vifs, ce qui donne une apparence générale nouvelle et sophistiquée.

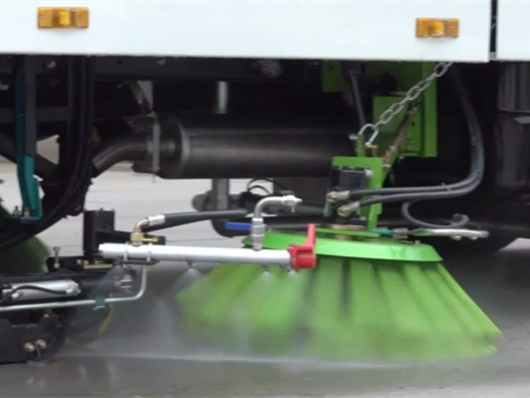

2. Dispositif de balayage à commande adaptative :

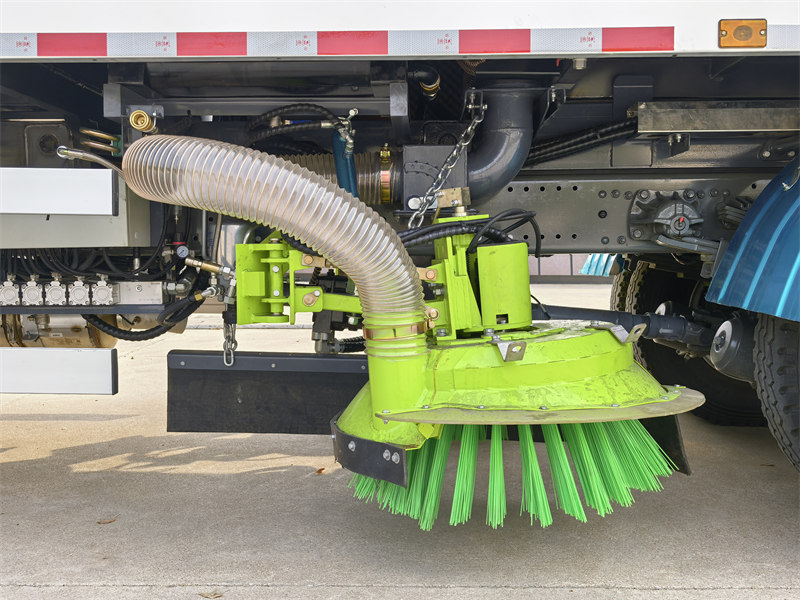

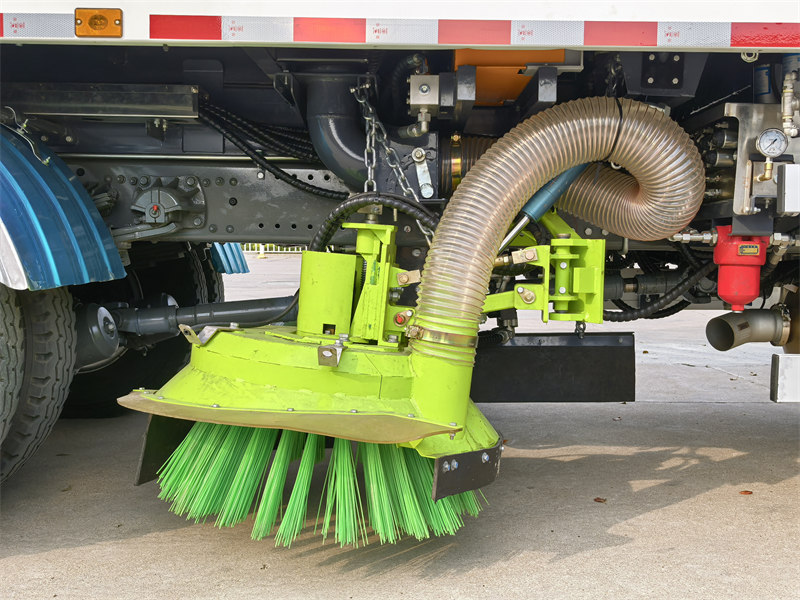

● Conception pour éviter les collisions : Les disques de balayage gauche et droit et la structure de la barre de pulvérisation sont dotés de fonctions de protection et de réinitialisation automatiques contre les obstacles, permettant d'éviter automatiquement les obstacles robustes.

● Brosses à haute résistance à l'usure : En ajustant les proportions de polypropylène, de polyéthylène, de charges inorganiques et de leurs additifs, une formule de poils présentant une excellente résistance au frottement et à l'usure a été conçue et développée.

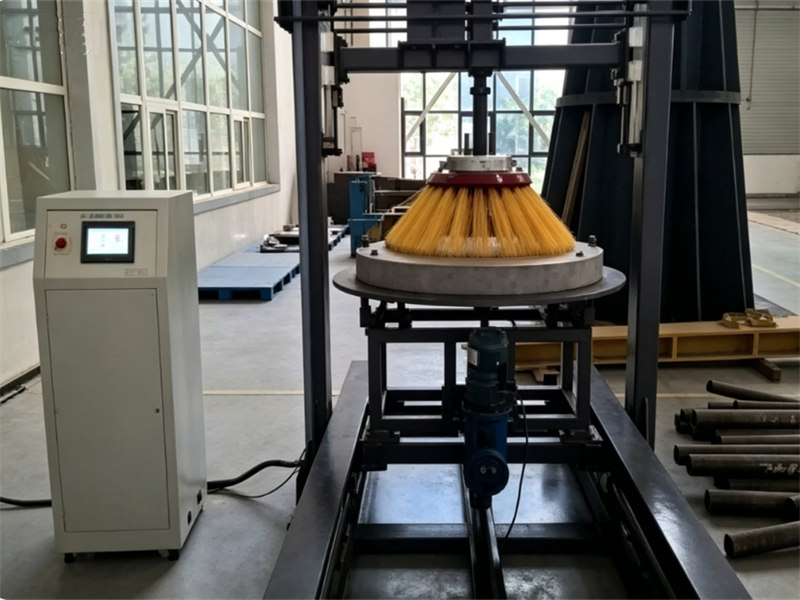

Parallèlement, des tests de performance ont été menés sur chaque formule expérimentale. Les poils de brosse en nylon ont permis d'augmenter leur durée de vie de 100 %, réduisant ainsi les coûts d'exploitation de 50 %.

3. Dispositif de dépoussiérage haute efficacité :

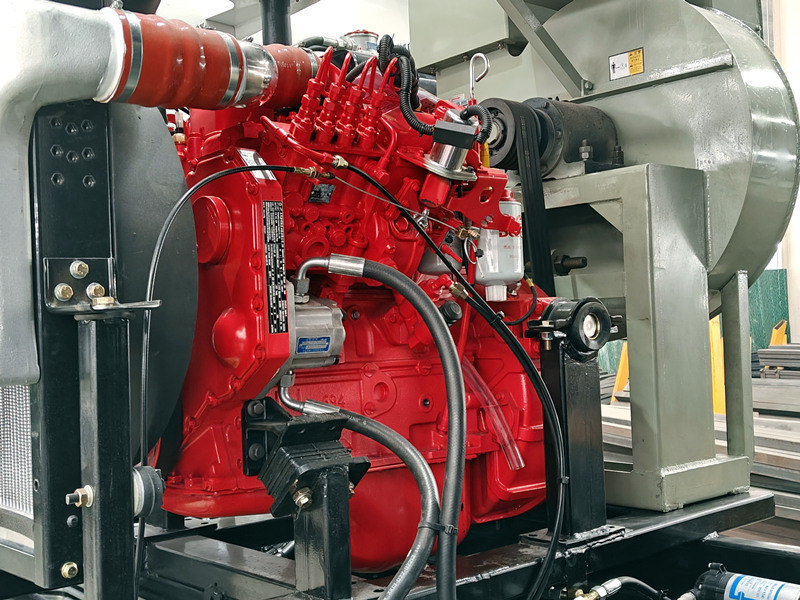

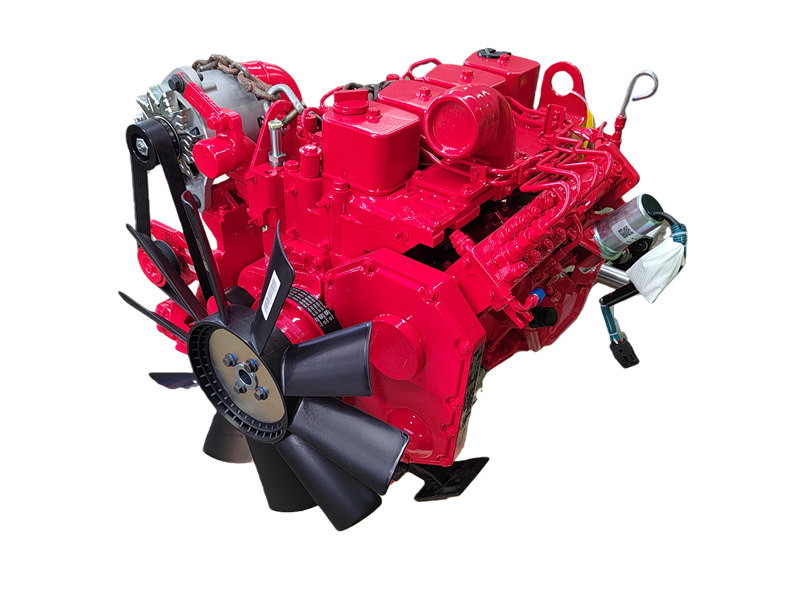

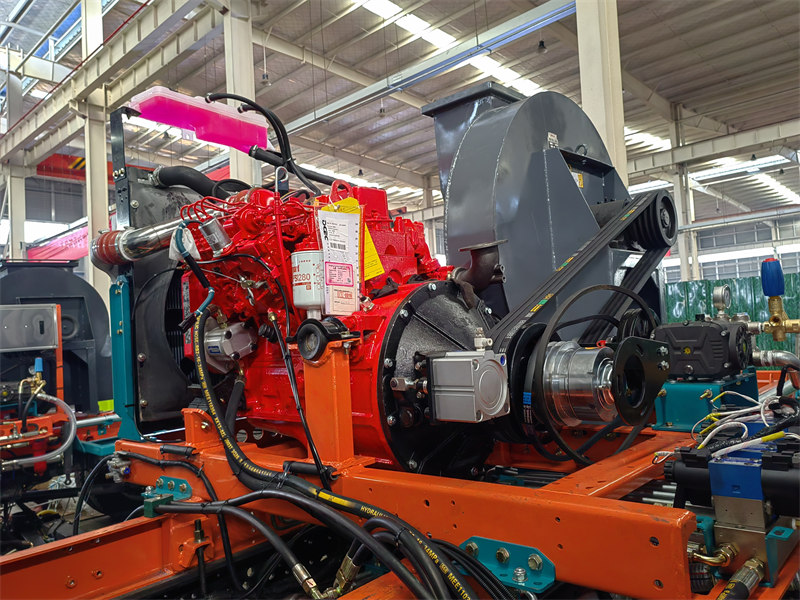

● Source d'énergie principale, moteur auxiliaire :

Le système de conduits d'air constitue la base du système de transport pneumatique de la balayeuse. Il comprend trois parties principales : la buse d'aspiration, le conduit de canalisation et le ventilateur, déterminant ainsi la puissance d'aspiration des débris.

● Ventouse haute performance :

♦ Le dispositif de dépoussiérage est situé à l'avant de l'essieu arrière du véhicule et utilise une buse d'aspiration flottante ainsi qu'une structure à double conduit d'air.

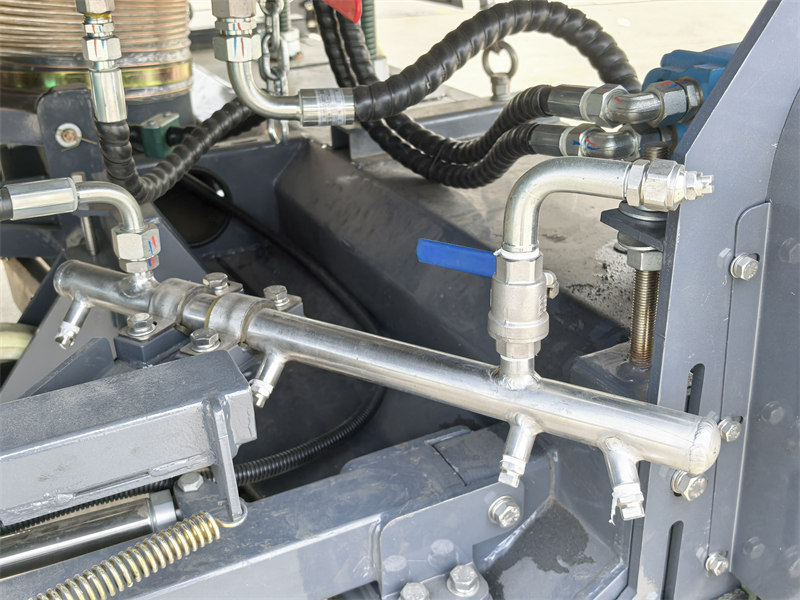

♦ Elle possède une large zone d'aspiration et intègre une rampe de pulvérisation d'eau haute pression à l'intérieur, avec des rampes de pulvérisation d'eau de chaque côté, à gauche et à droite.

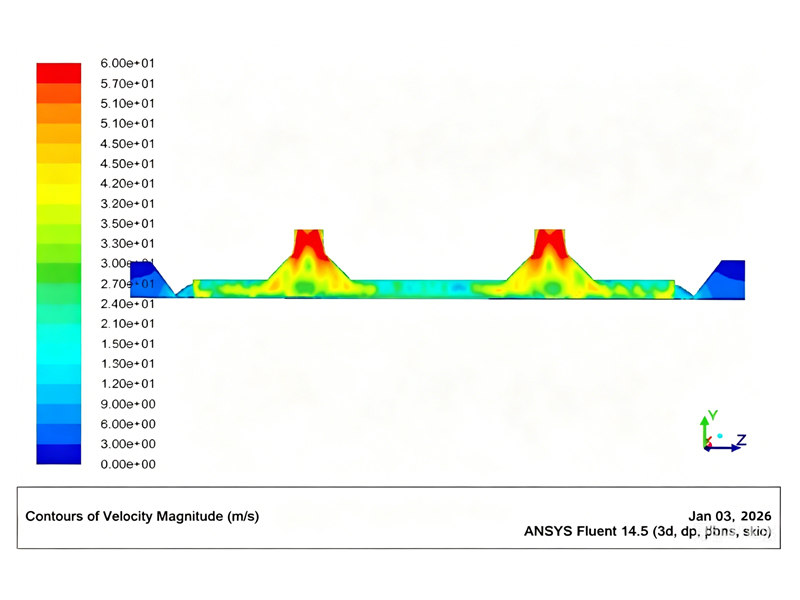

♦ Grâce à une optimisation du flux d'air et de la structure à l'intérieur de la buse d'aspiration, la capacité d'aspiration est améliorée, ce qui se traduit par une forte aspiration et une efficacité de nettoyage de 98 %.

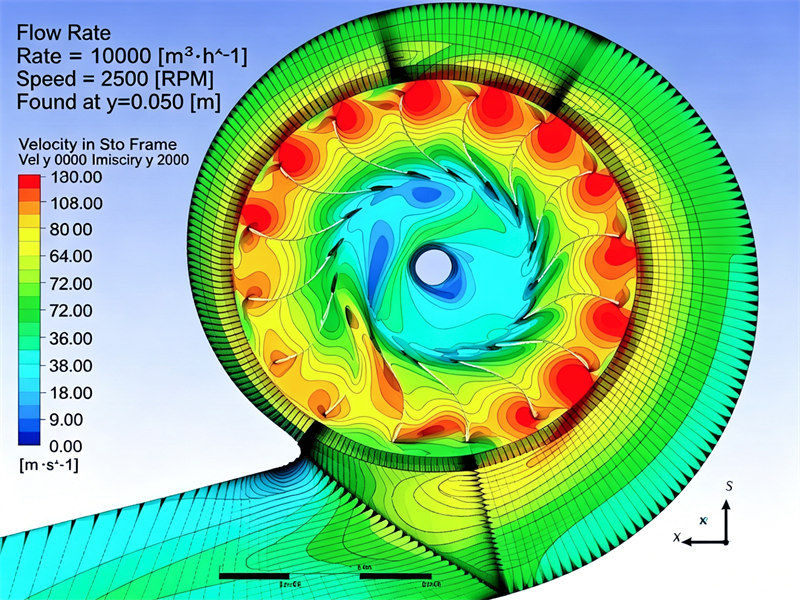

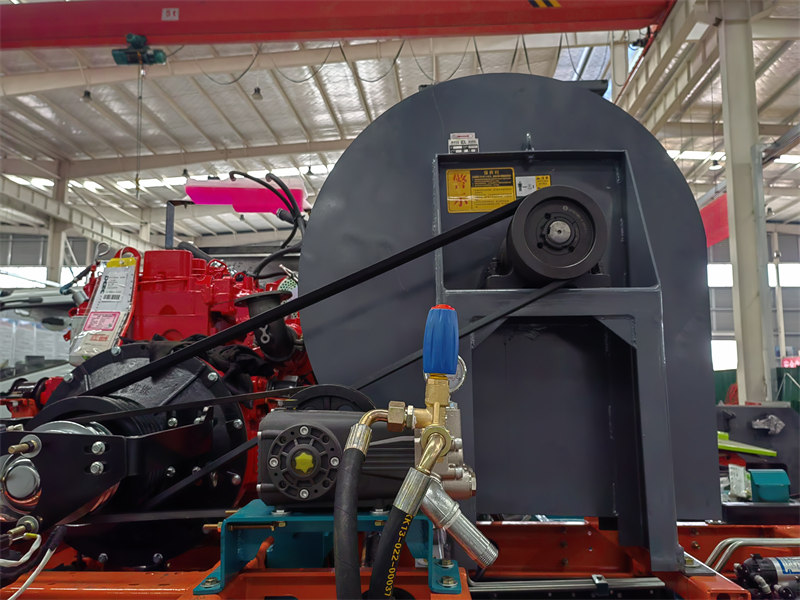

● Ventilateur centrifuge :

♦ Utilisant un ventilateur centrifuge haute pression développé en interne, le débit d'air maximal atteint 12 000 m³/h.

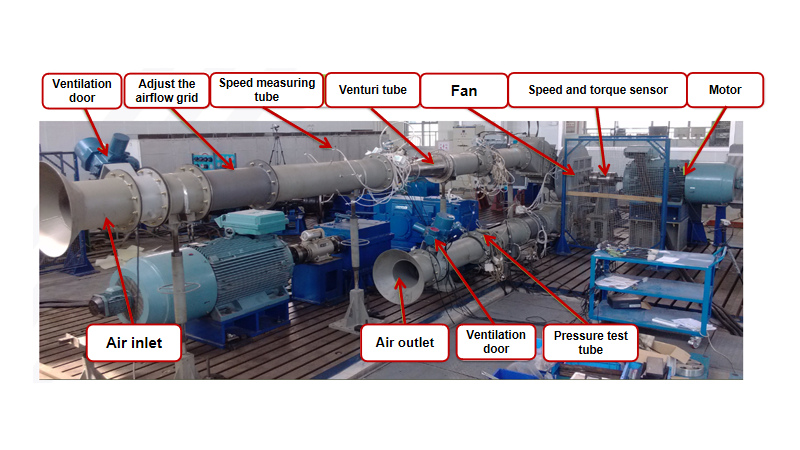

♦ Ce ventilateur se targue d'une pression totale élevée et d'un rendement élevé, augmentant l'efficacité mécanique de plus de 15 % et la pression d'air de 25 %.

♦ Les lames sont fabriquées en acier spécial, et leur forme unique les rend extrêmement résistantes à l'usure.

4. Système d'eau à haute pression sûr et fiable :

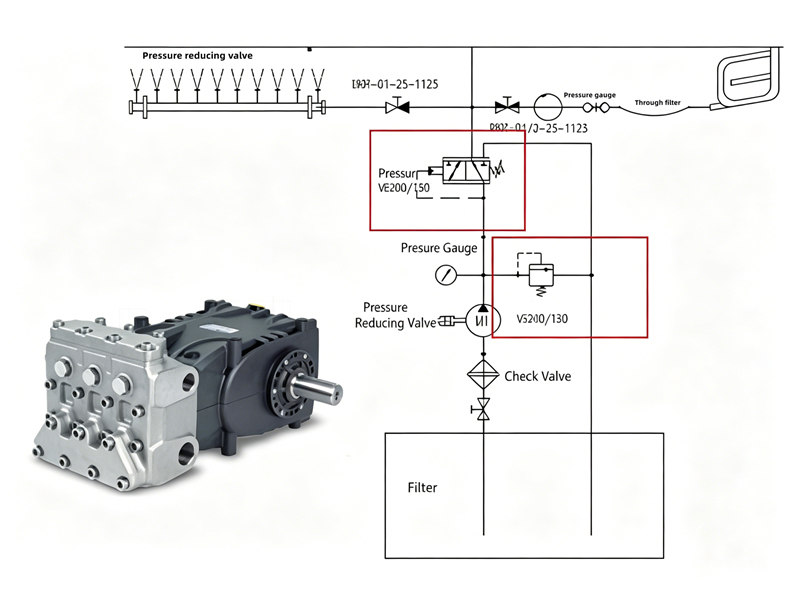

● Le système d'eau haute pression est doté d'une double protection contre les surpressions :

♦ Le premier niveau de protection est assuré par une soupape de décharge, réglée à 5 MPa.

♦ Le deuxième niveau de protection est assuré par une soupape de décharge, réglée à 7 MPa.

Lorsque le pistolet de pulvérisation portatif passe brusquement du mode pulvérisation au mode fermé, la pression du système augmente soudainement. La soupape de décharge n'a pas toujours le temps de réagir ; la soupape de sécurité s'ouvre alors instantanément, garantissant ainsi un fonctionnement plus sûr et plus fiable de la pompe à eau et des autres composants du système.

● Fonction de nettoyage pneumatique des canalisations :

♦ Le système d'eau à haute pression est équipé d'une interface de dispositif de soufflage d'eau antigel à connexion rapide afin d'empêcher le gel des composants du système d'eau par basses températures hivernales.

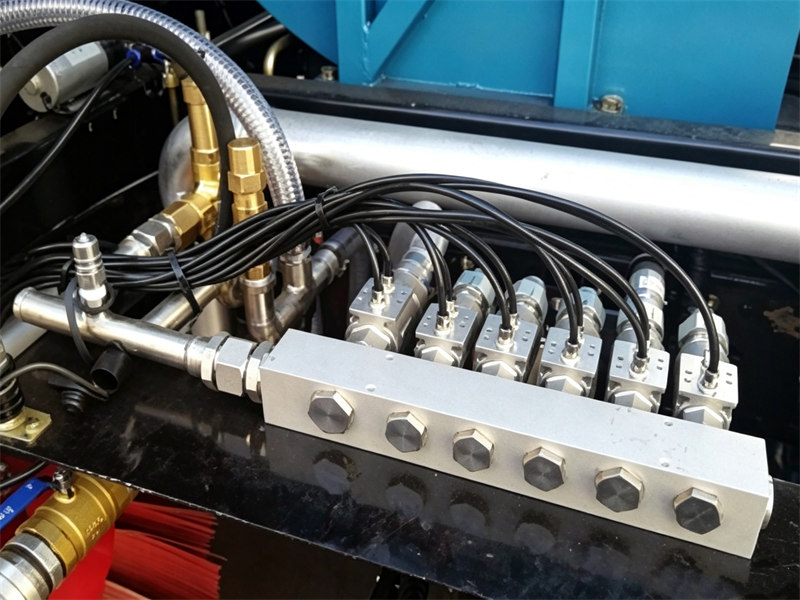

♦ La vanne de distribution d'eau haute pression utilise un ensemble de vannes d'eau pneumatiques intégrées, facile à entretenir et très fiable.

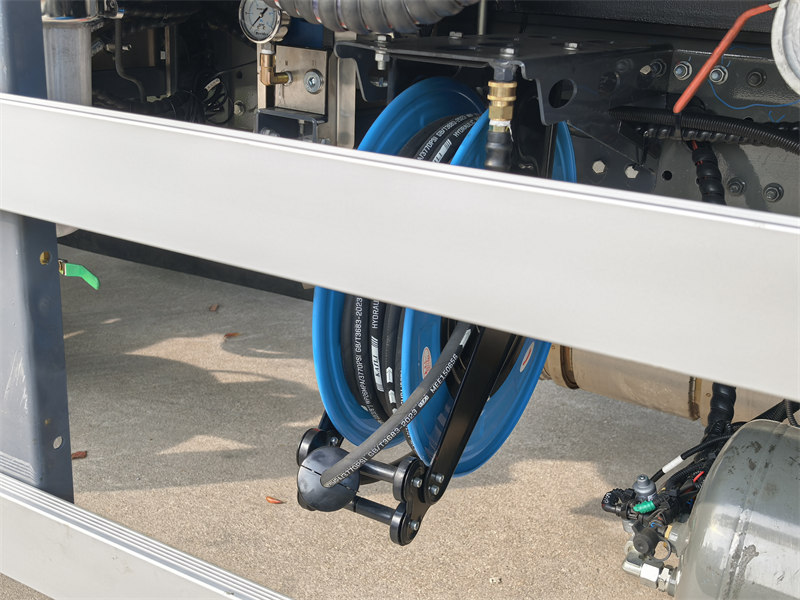

♦ Doté d'un enrouleur de tuyau automatique et d'un pistolet à eau haute pression, il permet d'effectuer un nettoyage ciblé et l'entretien des véhicules.

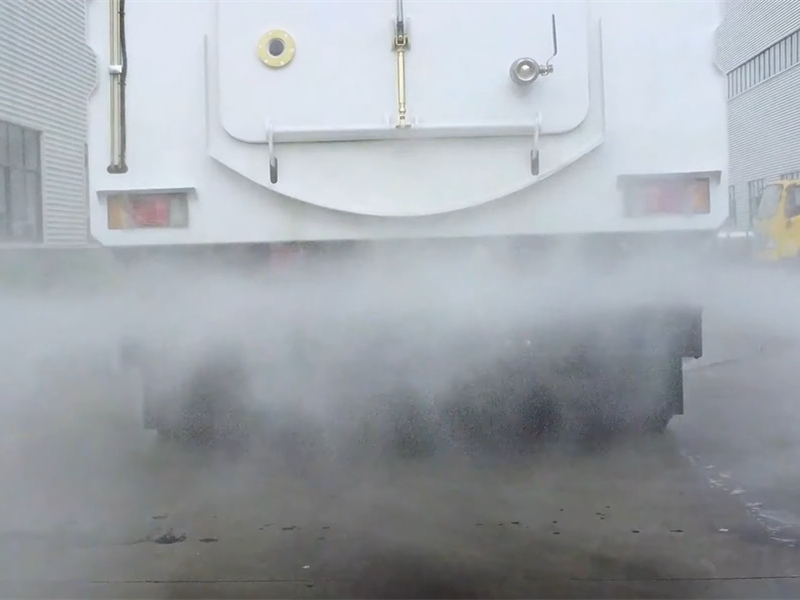

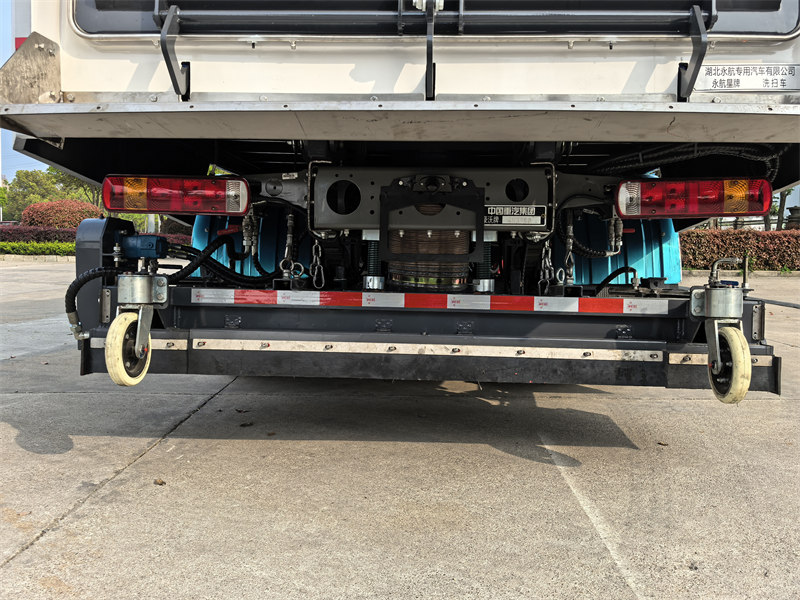

♦ Un système de pulvérisation arrière est installé à l'arrière du véhicule pour limiter la poussière.
