Grues mobiles fiables : composants et fabrication de précision

De nombreux acheteurs de grues sur camion ne comparent que le tonnage et le prix, négligeant souvent un facteur crucial : une grue soulève des charges très lourdes, de plusieurs milliers de kilos. Chaque opération de levage, de déploiement télescopique et de rotation met à l’épreuve la précision et la qualité de fabrication.

Si les composants structurels présentent des défauts d'usinage, une résistance de soudure insuffisante ou une qualité très variable des raccords hydrauliques, des problèmes mineurs tels que le blocage de la flèche télescopique et la dérive de la charge peuvent survenir. Pire encore, des déformations structurelles et des fissures dans les composants peuvent apparaître, engendrant de graves risques pour la sécurité.

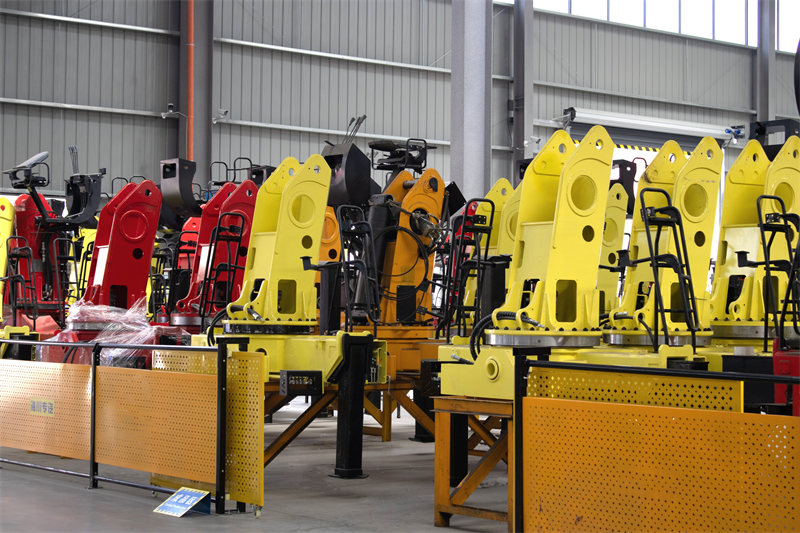

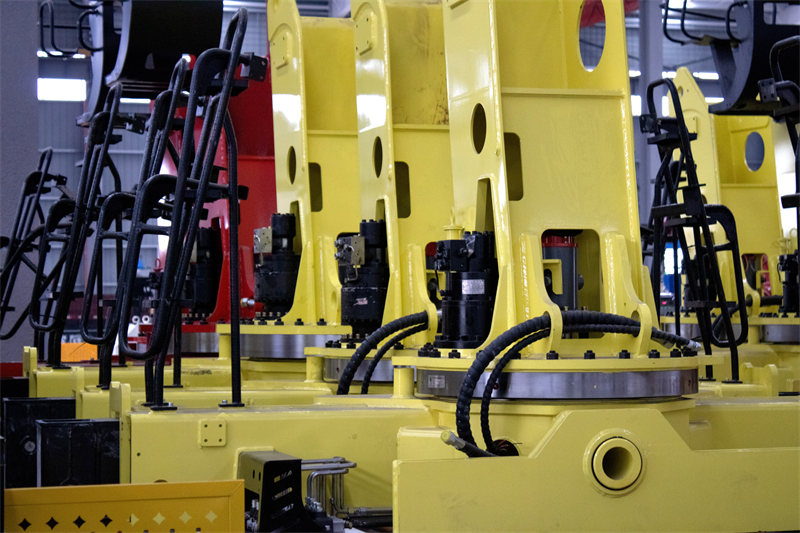

Une grue fiable n'est jamais un simple assemblage de plaques d'acier et de pièces détachées. Sa fabrication repose sur des normes rigoureuses tout au long de la chaîne de production : découpe, pliage et usinage des plaques, soudage robotisé, sélection du système hydraulique et revêtement de surface.

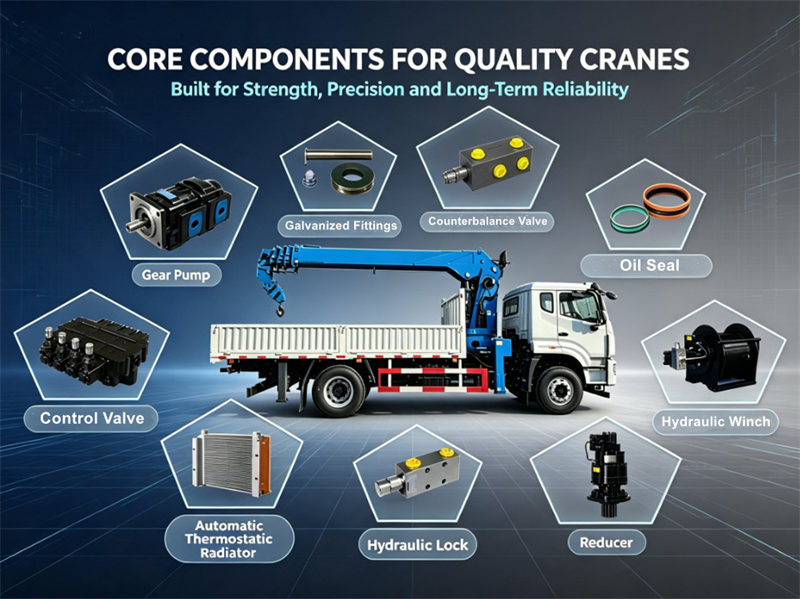

⚙ Approvisionnement en composants essentiels pour grues :

▣ Pompe à engrenages :

Nous utilisons des pompes à engrenages hydrauliques de marques chinoises réputées. Cette pompe à engrenages à double paroi en fonte est dotée d'une construction à flasques latérales, d'une technologie exclusive de compensation du jeu axial flottant et d'équilibrage radial, ainsi que de bagues autolubrifiantes DU. Elle offre un rendement volumétrique élevé, une pression de service élevée, une forte résistance aux vibrations, une excellente tolérance aux hautes températures et une durée de vie prolongée.

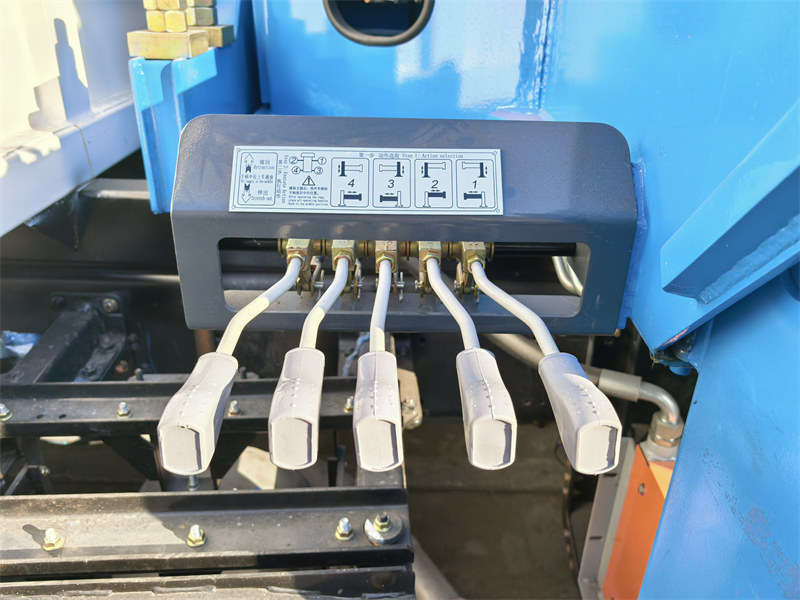

▣ Vanne de régulation :

Fourni par un fabricant chinois réputé, spécialisé dans les contrôleurs de mouvement, les systèmes de commande d'entraînement, les composants hydrauliques et la recherche et l'application des matériaux métalliques, ce système garantit un contrôle précis du mouvement et des performances stables et fiables de la grue lors d'un fonctionnement prolongé. Il ajuste dynamiquement la puissance en fonction des besoins de charge.

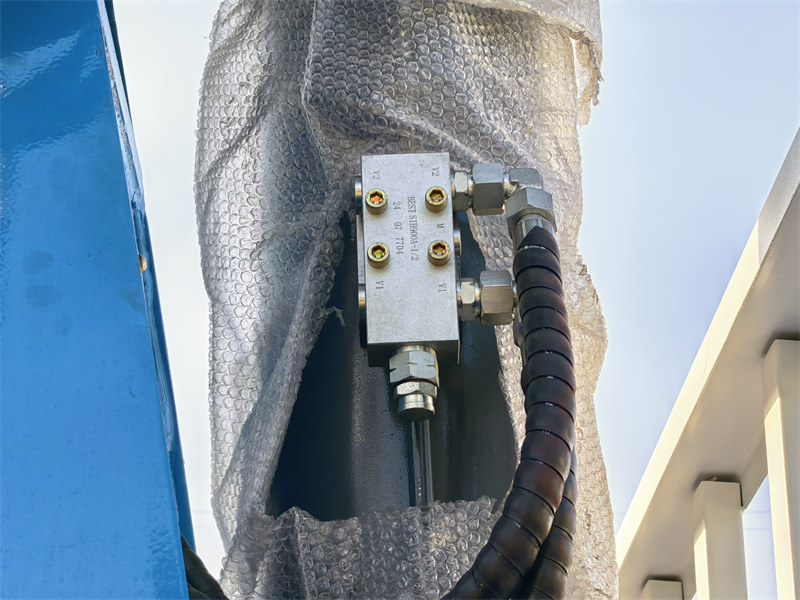

▣ Verrou hydraulique :

Ce produit provient d'un des principaux fabricants chinois de composants et de machines hydrauliques. Fournisseur stratégique de grandes entreprises nationales telles que XCMG et Lovol, il est certifié ISO 9001, ISO 14001, OHSAS 18001 et CE (UE) et propose des solutions complètes pour les systèmes hydrauliques.

▣ Treuil hydraulique :

1.Le tambour adopte une construction soudée, offrant une grande résistance et une adaptabilité flexible aux diverses exigences des clients.

2.Les ressorts de frein utilisent des ressorts de disque allemands importés, fabriqués selon des procédés de pointe.

3. Le traitement thermique, de type austénitisation isotherme (trempe bainitique), garantit une microstructure uniforme et des performances constantes. Les ressorts présentent une résistance élevée, une bonne ténacité et une excellente résistance à la fissuration ; la structure bainitique interne leur confère une durée de vie prolongée. L’équipement de découpe de précision assure une précision dimensionnelle et une qualité de produit supérieures.

4. Les engrenages sont en acier 20CrMnTi traité par carbonitruration et trempe pour une résistance et une ténacité élevées. Les joints des freins hydrauliques sont fournis par Hansheng, garantissant fiabilité et longue durée de vie. L'appareil est équipé d'un réducteur planétaire NGB assurant une répartition égale de la charge et une capacité de charge élevée.

▣ Raccords galvanisés :

Les accessoires auxiliaires de la grue sont désormais galvanisés, ce qui améliore considérablement leur résistance à la corrosion et à la rouille et prolonge leur durée de vie. Les surfaces galvanisées présentent une finition uniforme, brillante et propre, sans traces de rouille ni coulures, ce qui améliore l'aspect général de la grue.

▣ Joints d'huile importés :

Les cylindres adoptent une technologie d'étanchéité avancée et des joints d'huile Hallite haute performance importés du Royaume-Uni, offrant une excellente étanchéité, un fonctionnement stable et une longue durée de vie.

▣ Soupape de contrepoids :

Ce système assure une étanchéité optimale, même en cas de micro-fuites, lors du maintien de charges lourdes au sol et du levage de charges suspendues. Il prévient l'enfoncement lent et la dérive involontaire des flèches principale et secondaire. La flèche se lève et s'abaisse en douceur, sans à-coups ni vibrations, réduisant ainsi les risques de fuites internes, de fuites d'huile et de variations de vitesse.

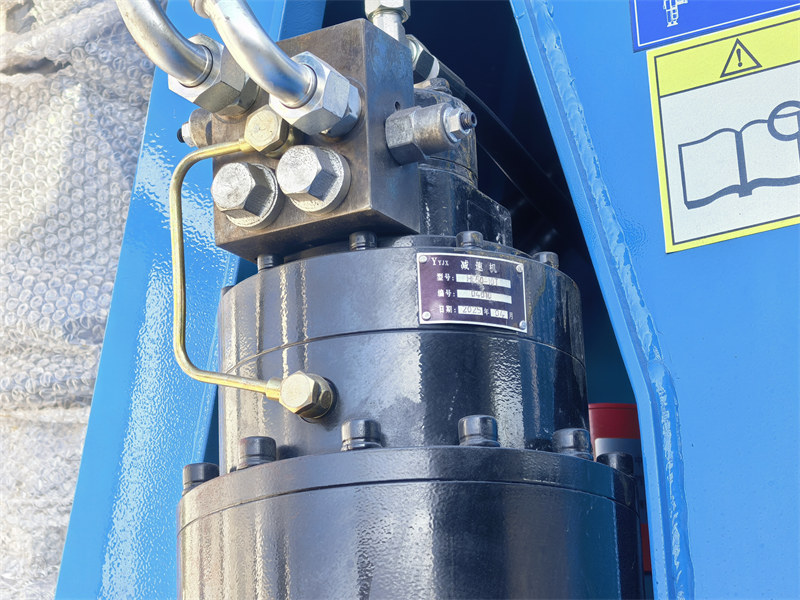

▣ Réducteur :

1. Les carters de couronne et les porte-satellites sont fabriqués par forgeage de précision pour une microstructure dense et une résistance élevée.

2. Les ressorts de frein utilisent également des ressorts de disque importés.

3. Les engrenages sont fabriqués en acier 20CrMnTi et ont subi un traitement de carbonitruration et de trempe pour une résistance et une ténacité élevées. Les joints de freins hydrauliques sont des produits Hansheng, reconnus pour leur fiabilité et leur longue durée de vie.

4. La réduction planétaire NGB avec répartition égale de la charge est appliquée pour réaliser une capacité de charge élevée.

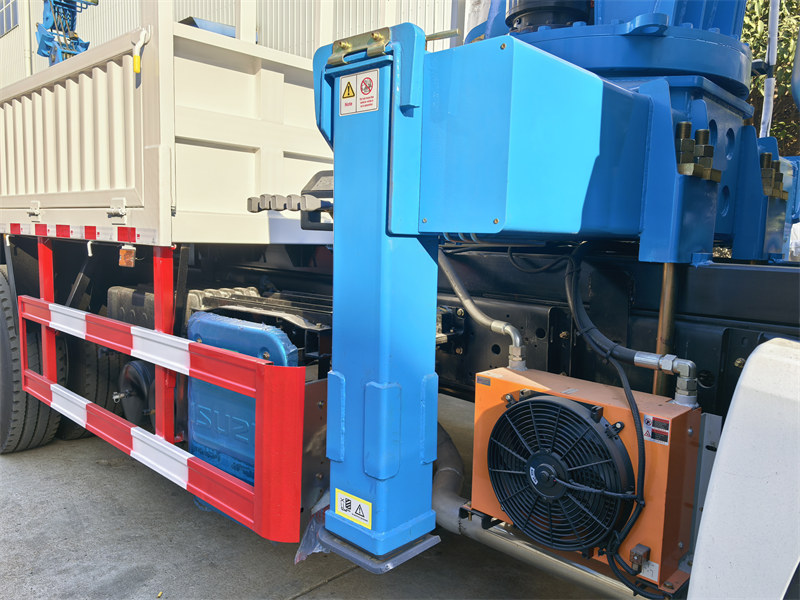

▣ Radiateur thermostatique automatique :

1. Radiateur thermostatique automatique de grande section avec régulation automatique de la température, éliminant les commutations manuelles fréquentes.

2. La structure d'échange thermique à ailettes à haut rendement assure une dissipation thermique suffisante de l'huile hydraulique et empêche l'oxydation thermique et la détérioration du fluide hydraulique.

3. Il prolonge l'intervalle de vidange d'huile, évite les pannes telles que le vieillissement des joints, le grippage des soupapes hydrauliques et l'usure de la pompe/du moteur causées par une température d'huile excessive, et améliore la durée de vie et la fiabilité opérationnelle de l'ensemble de l'équipement.

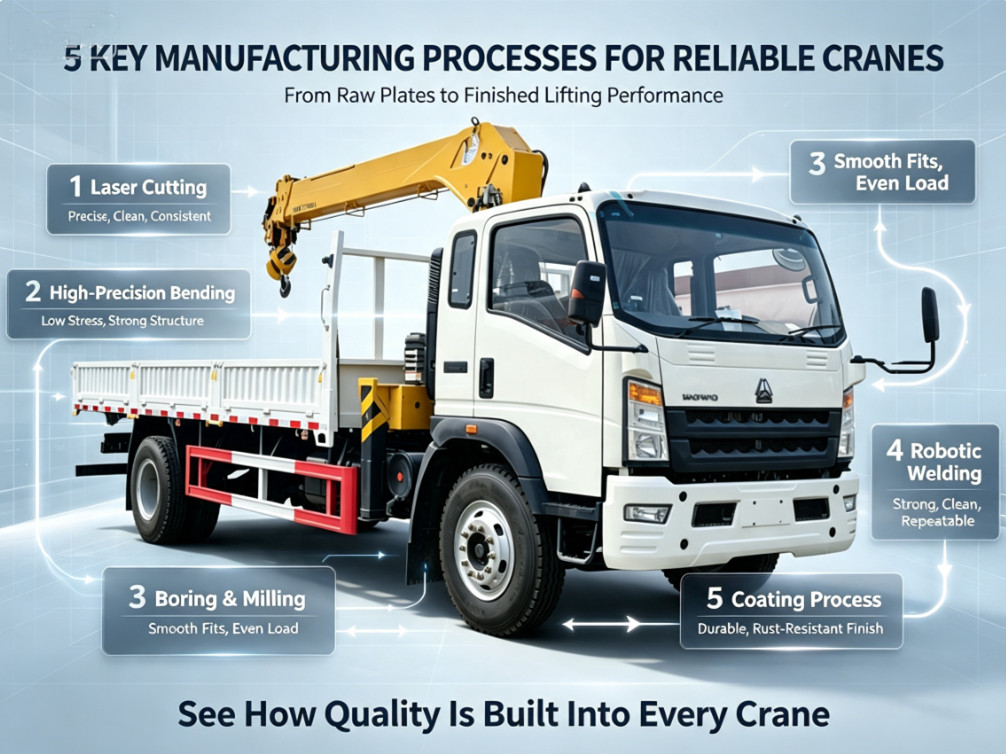

⚙Cinq processus de fabrication critiques pour les grues sur camion haut de gamme :

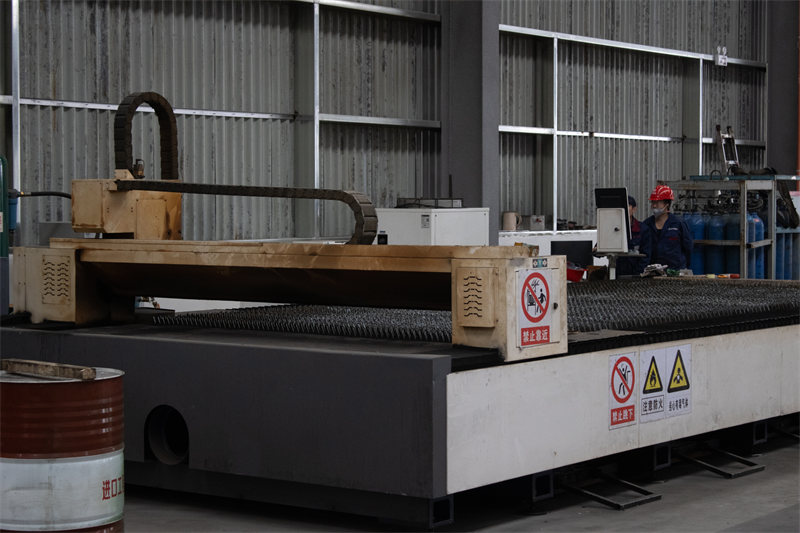

▣ Découpe laser :

♦ Couvre tous les composants en plaques minces et moyennement épaisses pour grues montées sur camion.

♦ Une seule machine permet de gérer de multiples applications et élimine les usinages secondaires.

♦ Il permet de traiter des formes spéciales complexes, des petits trous ronds, des angles vifs, des motifs évidés et des profils courbes complexes.

♦ Les bords coupés sont verticaux et lisses, sans bavures ni scories. Les plaques restent parfaitement planes ; les tôles fines, les panneaux minces en acier inoxydable et en aluminium conservent leur planéité sans se déformer ni se tordre après la découpe.

♦ Les bords coupés des plaques résistent à la décoloration et à la rouille.

♦ Les sections transversales nettes découpées au laser minimisent l'oxydation, facilitant ainsi les opérations ultérieures de peinture, de pliage et de soudage.

♦ Excellente homogénéité dimensionnelle : des centaines, voire des milliers de pièces produites en série présentent des dimensions et des contours identiques, sans erreur humaine.

♦ Parfaitement adaptés au soudage robotisé et aux chaînes d'assemblage standardisées pour former un système de précision en boucle fermée.

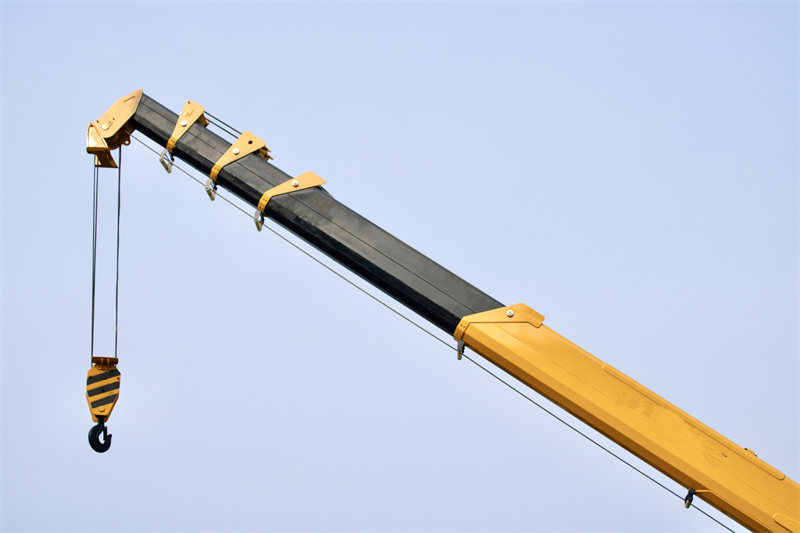

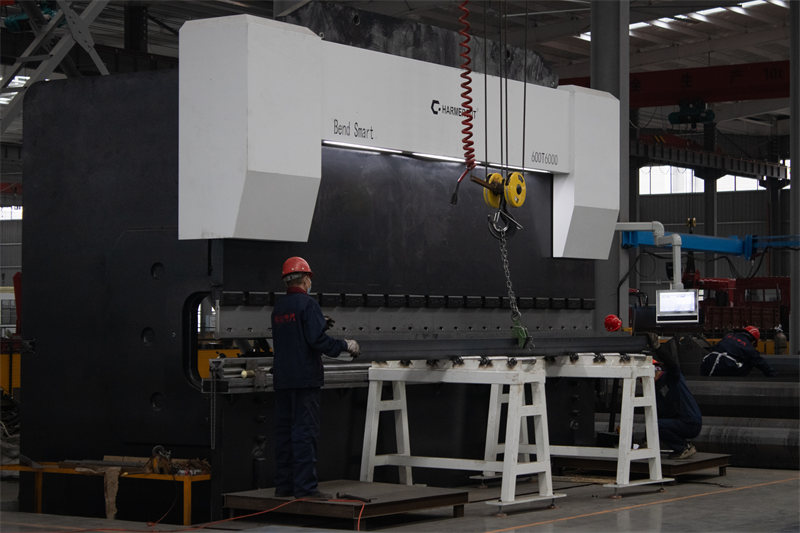

▣ Pliage de haute précision :

♦ Le pliage de haute précision permet d'obtenir des panneaux plats à faible contrainte résiduelle, améliorant ainsi la résistance structurelle et empêchant la déformation et la fissuration des composants porteurs de la flèche des grues montées sur camion.

♦ La tolérance du tube de flèche est contrôlée à ±1 mm près, ce qui permet un jeu minimal pour un télescopage plus fluide et une réduction des vibrations ou des blocages.

♦ La haute précision des tubes de flèche permet une réduction efficace des tolérances de conception grâce à la modernisation des équipements.

♦ La tolérance de chaque section de flèche peut être réduite de 4 mm par rapport à un traitement ordinaire, permettant une extension et une rétraction de flèche beaucoup plus fluides.

♦ Un ajustement plus précis entre les sections de flèche renforce la force d'emboîtement lors du levage de charges. Il optimise la coaxialité, la symétrie et la planéité ; les surfaces cintrées sont droites et nettes, avec une concentricité accrue après alésage.

♦ Évite les décalages des axes et des trous, la répartition inégale des contraintes et les fissures prématurées dues à un écart par rapport à la référence.

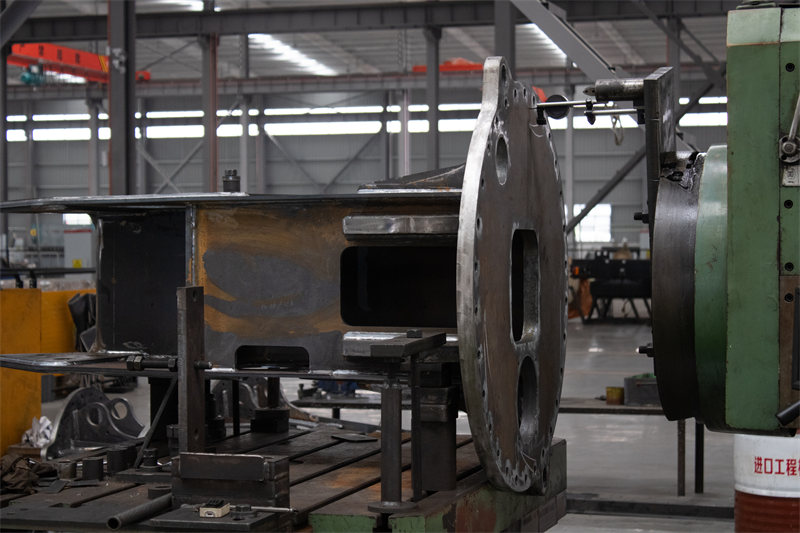

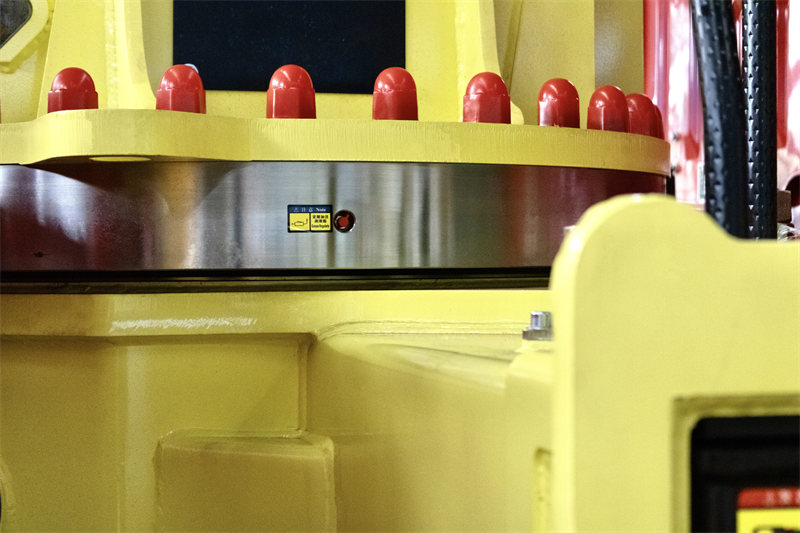

▣ Alésage et fraisage :

Ennuyeux: Permet de réaliser des finitions pour trous circulaires garantissant une ouverture précise, une rondeur supérieure, une concentricité exacte et des parois de trou lisses.

Fraisage : Aplanit et polit les surfaces des pièces pour garantir une planéité exceptionnelle.

♦ Les surfaces de travail présentent une variation de hauteur minimale et une concentricité élevée.

♦ Les trous sont de dimensions précises, bien ronds et sans distorsion elliptique.

♦ La perpendicularité des trous par rapport à la surface et l'espacement des trous sont strictement contrôlés pour un assemblage précis et sans défaut.

♦ Les roulements, les arbres, les axes et les brides s'emboîtent parfaitement sans jeu ; la rotation est stable, sans excentricité ni usure anormale.

♦ La répartition uniforme des forces crée un contact étroit entre les surfaces en contact, empêchant le desserrage et la fissuration.

♦ Des dimensions uniformes pour toutes les pièces permettent l'interchangeabilité des pièces de rechange.

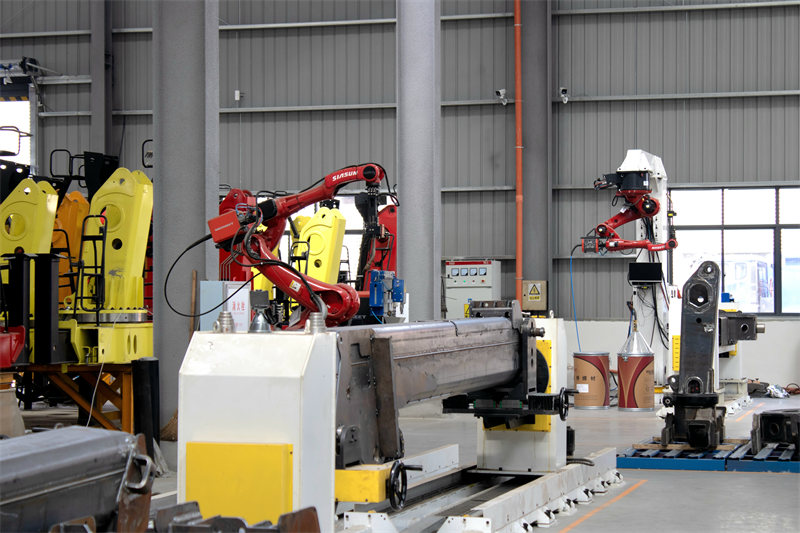

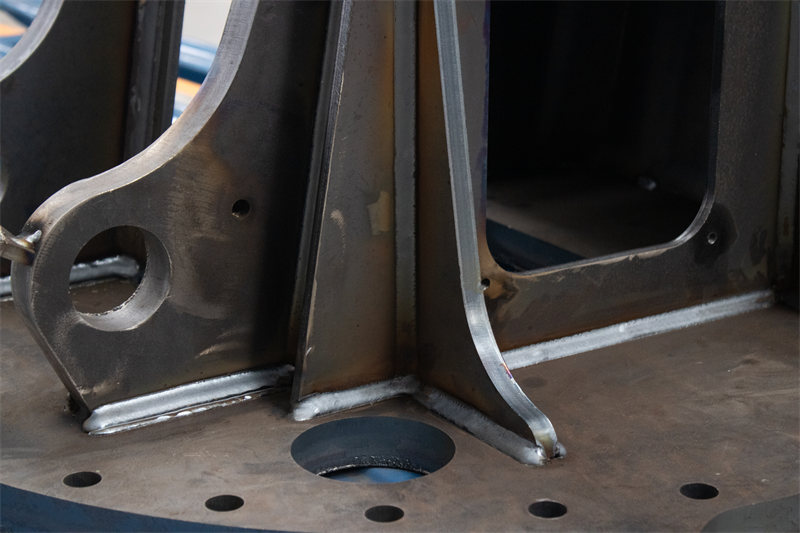

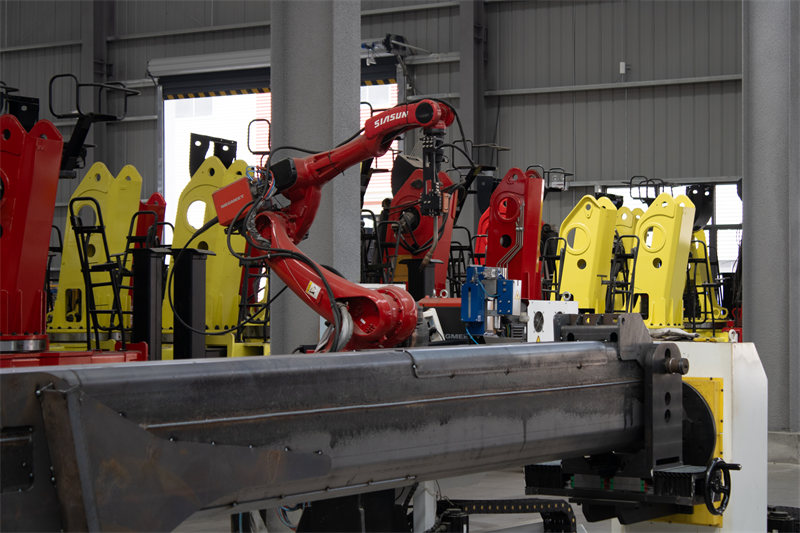

▣ Soudage robotisé :

♦ Formation de soudure uniforme et esthétique. La trajectoire de déplacement constante du robot assure une largeur de soudure régulière et des ondulations régulières.

♦ Aucun chevauchement, aucune bavure ni projection de soudure. Un meulage et un écaillage importants après soudage sont inutiles pour un aspect propre.

♦ Des points de soudure réguliers préviennent les plis et les déformations. Un apport de chaleur stable assure un chauffage uniforme, ce qui limite les risques de déformation ou d'affaissement des pièces.

♦ Les soudures longues et les soudures circulaires permettent d'obtenir une finition supérieure avec des joints continus et sans interstices et des transitions de joints lisses.

♦ La couverture uniforme de gaz de protection réduit les défauts internes et améliore la résistance à la traction et à la fatigue.

♦ L'apport de chaleur contrôlable et le rythme de soudage fixe assurent une répartition uniforme des contraintes internes, résistant à la fissuration des soudures dans des conditions de flexion, de mise en charge et de vibration ultérieures.

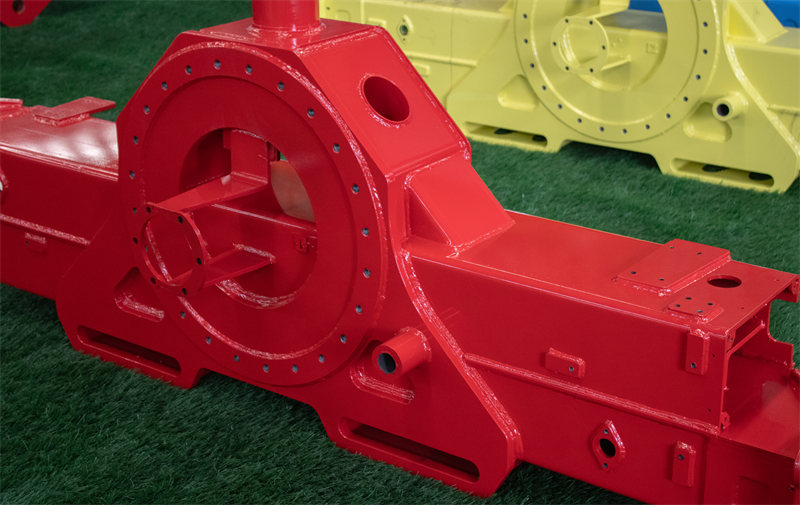

▣ Procédé de revêtement des grues :

♦ grenaillage

Le grenaillage élimine la calamine et les contaminants présents sur les surfaces des pièces, améliorant ainsi leur aspect. Le grenaillage à l'acier crée une surface texturée qui favorise l'adhérence du revêtement en poudre. Avantages : il réduit efficacement les contraintes de soudage, diminue le risque de rupture par fatigue et prolonge la durée de vie des composants.

♦ Processus de dégraissage et de lavage

Processus : Prédégraissage → Dégraissage → Prérinçage → Rinçage → Soufflage d’air → Séchage → Refroidissement forcé

Dégraissage : Élimine les graisses et les huiles des surfaces des pièces à usiner.

Lavage : Utilise de l'eau chaude à plus de 40 °C pour éliminer toute trace de graisse et de taches des pièces à travailler.

Après lavage, un soufflage d'air à 360° sans angle mort est appliqué, suivi d'un séchage à 120°C et d'un refroidissement forcé pour ramener la température de la pièce à environ 50°C.

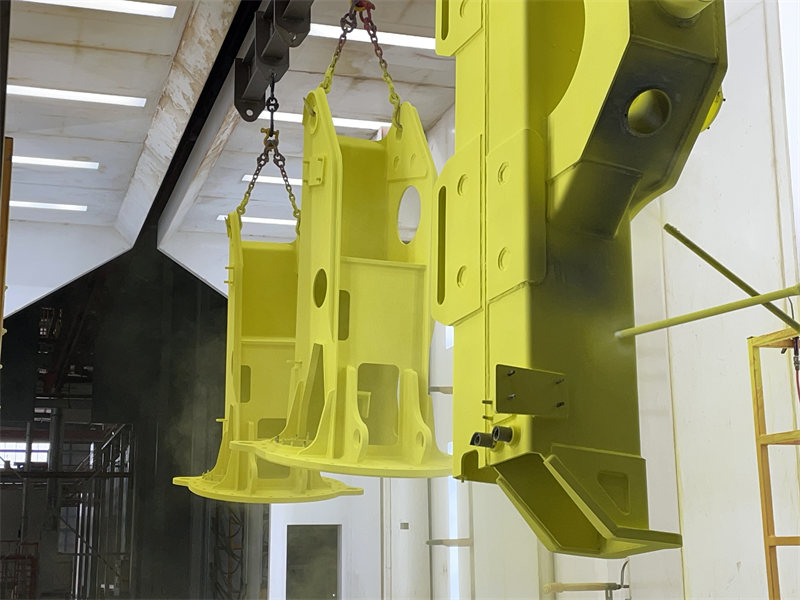

♦ revêtement en poudre

Les pièces sont acheminées vers des stations de numérisation laser pour le scan de leurs contours, puis transférées dans la cabine de revêtement en poudre. Grâce à une technologie de liaison multi-axes, plus de 60 pistolets de pulvérisation importés, situés à l'intérieur de la cabine, déposent des couches de revêtement uniformes sur toutes les surfaces des pièces, sans zones non couvertes.

♦ Séchage et cuisson

Les pièces sont acheminées vers le poste de cuisson final. Un système de chauffage infrarouge importé (IfraSol) assure une chauffe uniforme de la surface jusqu'au cœur, permettant une fusion rapide de la poudre. Le four utilise un procédé de cuisson en deux étapes : un préchauffage à 120 °C et une cuisson principale à 240 °C pendant 15 à 20 minutes, permettant la fusion, le nivellement et le durcissement de la poudre pour obtenir une finition de surface parfaite.
