Camion de nettoyage des eaux usées HOWO NX 15000L à double citerne : conception et avantages

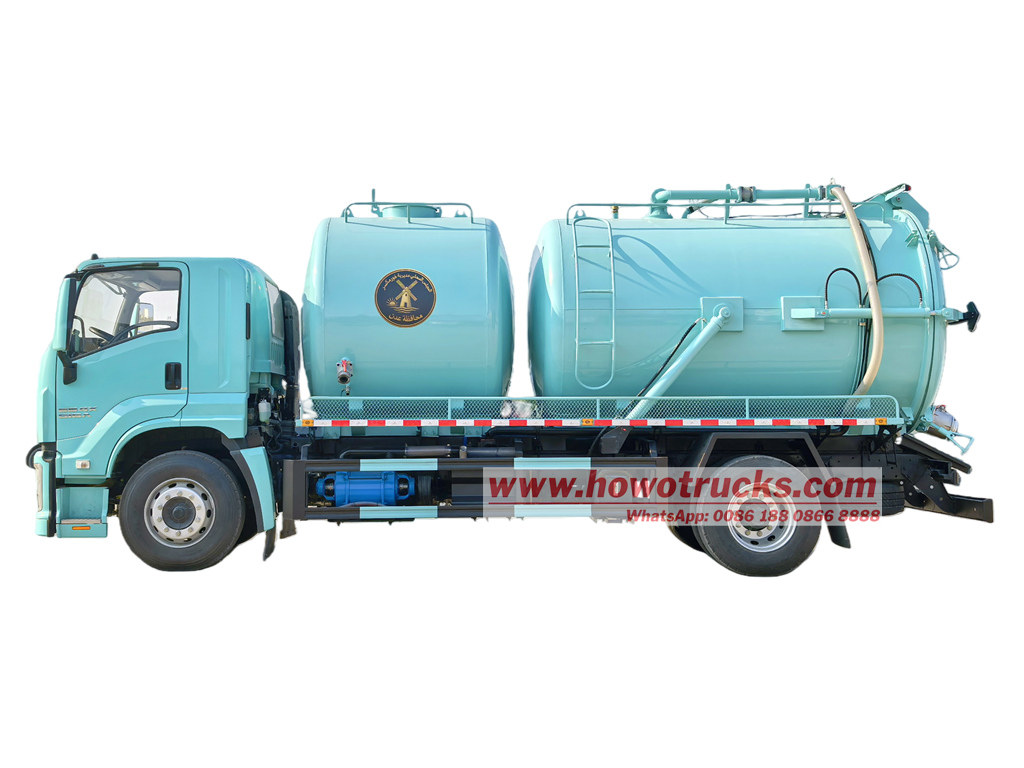

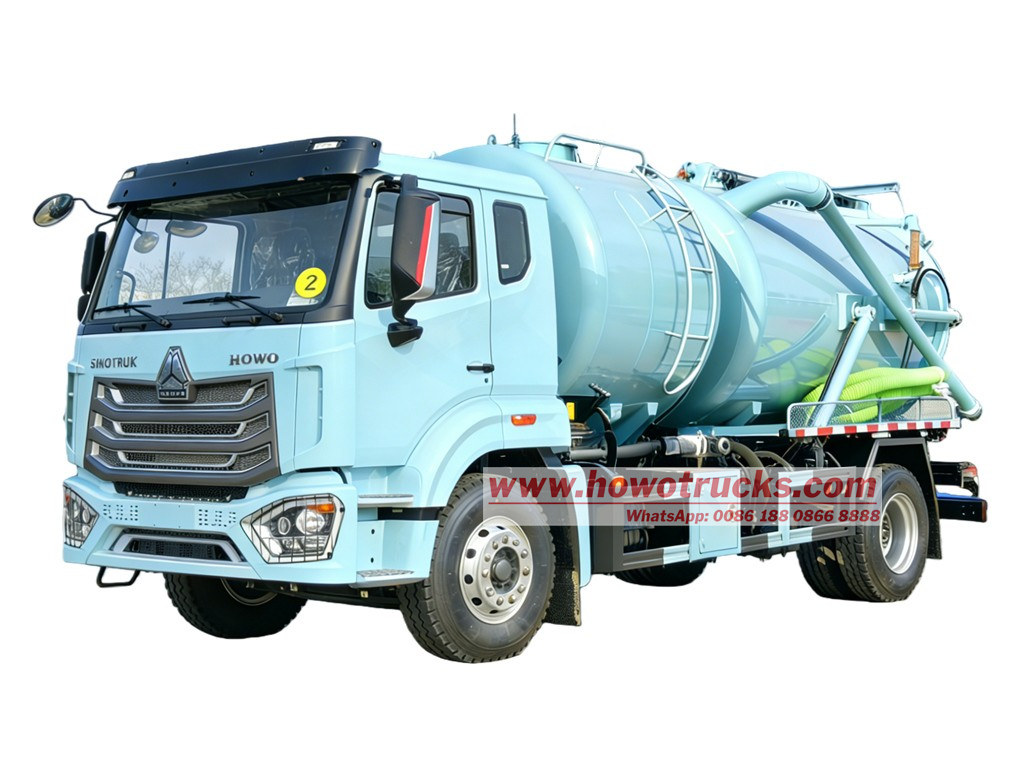

Qu'est-ce que le camion de nettoyage combiné des égouts HOWO NX 15000L ?

Le camion-citerne combiné d'aspiration des eaux usées Sinotruk HOWO est conçu sur la base du châssis 4x2 du modèle HOWO NX. Il est équipé d'un moteur diesel WEICHAI WD615.50 de 213 kW / 290 ch (9 726 cm³) et d'une boîte de vitesses manuelle HOWO HW15710 à 10 rapports avant et 2 rapports arrière, ce qui permet une consommation de carburant très faible. Le kit de cuve d'aspiration d'une capacité totale de 15 000 litres comprend deux citernes : une citerne à eaux usées de 10 000 litres et une citerne à eaux propres de 5 000 litres. Ces citernes sont conçues séparément et présentent les avantages suivants : Centre de gravité plus bas, facilitant l'entretien, sécurité accrue pour la conduite et le transport. Détails du système de vide et du système d'eau, comme illustré ci-dessous :

Assemblage sous vide : Réservoir d'une capacité de 15 000 litres, en acier Q355 d'une épaisseur de 6 mm pour la cuve et le couvercle, équipé de série d'un déflecteur de sécurité, d'une pompe à vide SK-12 adaptée au cycle d'eau, d'une pression maximale de 8 000 Pa, d'un débit efficace de 12 m³/min et d'une vitesse nominale de 970 tr/min. Il est équipé de série d'une vanne d'entrée DN100 et d'une vanne de sortie DN150, d'un réducteur adapté et d'un enrouleur de tuyau DN100 de 10 m.

Assemblage de l'eau : Capacité de 5000 litres, matériau Q355 d'une épaisseur de 4 mm pour la citerne et de 6 mm pour le couvercle de la coque, standard avec déflecteur de sécurité, associé à une pompe à jet haute pression modèle 3N2, pression maximale 240 bar/psi, débit maximal 170 L/min, vitesse de pompe 405 tr/min, associé à un enrouleur de tuyau de 60 m φ19 et à 10 jeux de buses efficaces.

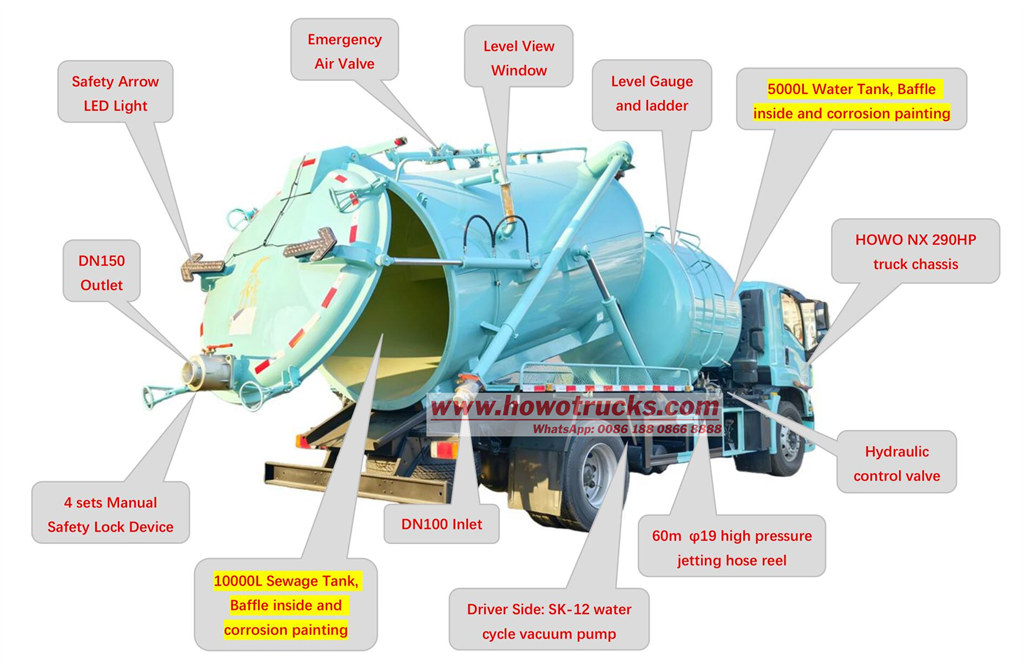

Composant principal du camion nettoyeur de canalisations HOWO 15CBM ?

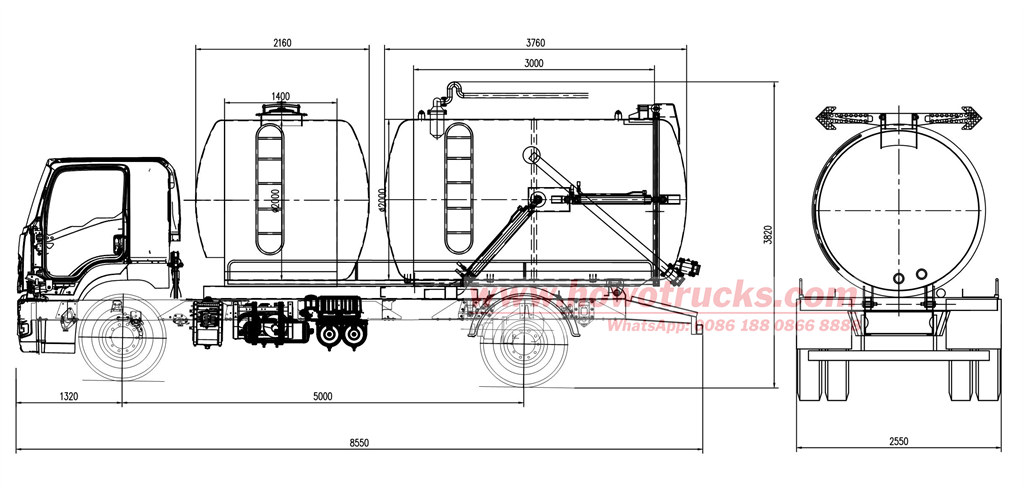

Dessin technique et paramètres du camion de nettoyage à jet d'eau sous vide HOWO ?

Nom du camion	nettoyeur haute pression à vide combiné HOWO NX
Cabine	HOWO NX 290
Moteur	WEICHAI WD615.50, 290 ch, 9726 cm³
Transmission	HW15710, 10F et 2R
Réservoir d'eau	Capacité de 5000 L Pompe haute pression 3N2, 24 MPa et débit 170 L/min, avec enrouleur de tuyau de 60 pouces.
Réservoir d'eaux usées	Capacité de 10 000 litres Pompe à vide SK-12, 8000 Pa et débit 12 m3/min, à une vitesse de 970 tr/min
Type de corps	Matériau Q355, avec kit de carrosserie de citerne séparé, avant pour l'eau propre, arrière pour les eaux usées
