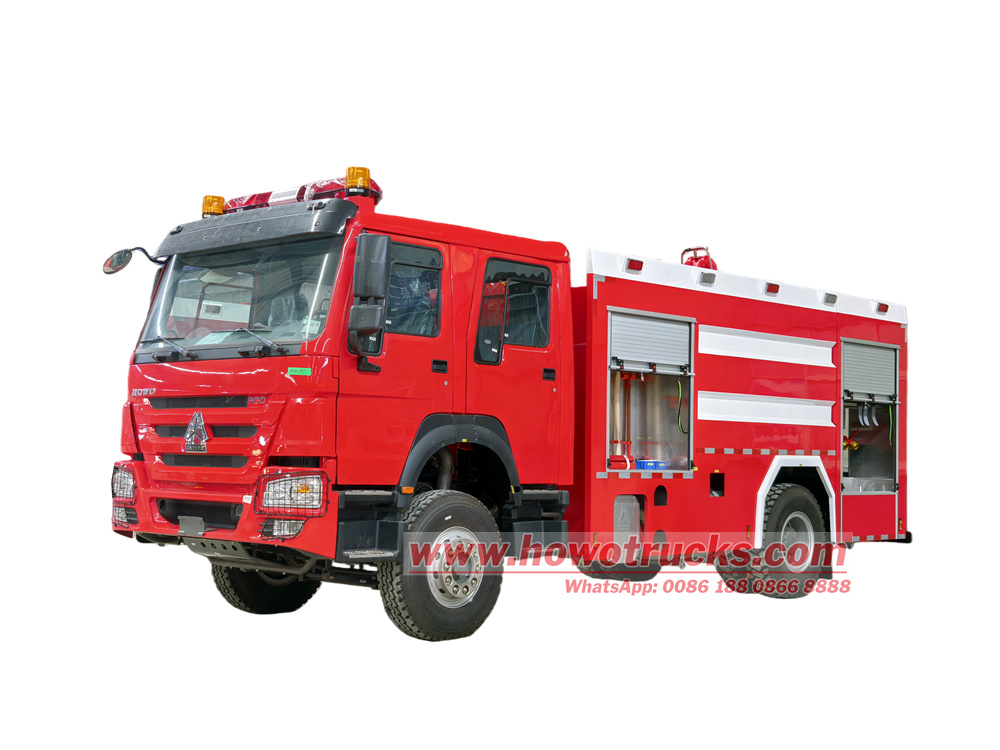

Camion-pompe de secours Sinotruk HOWO pour la police

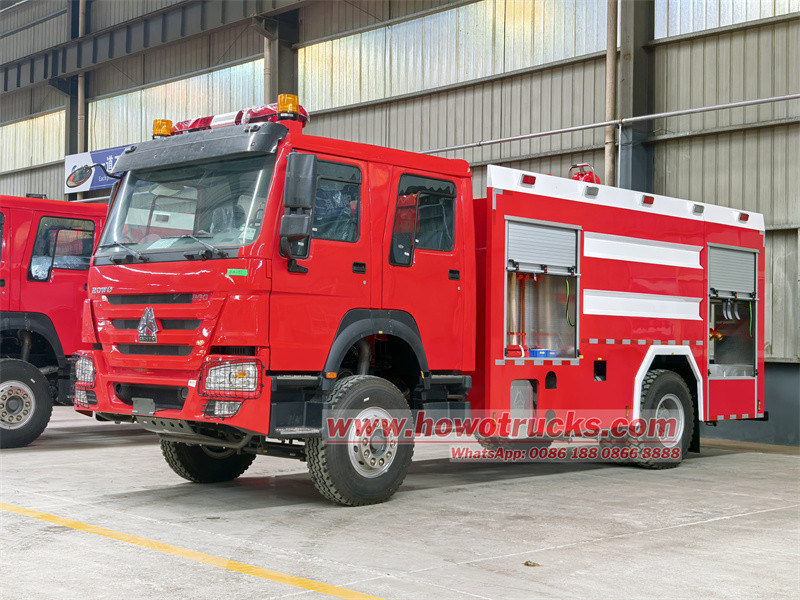

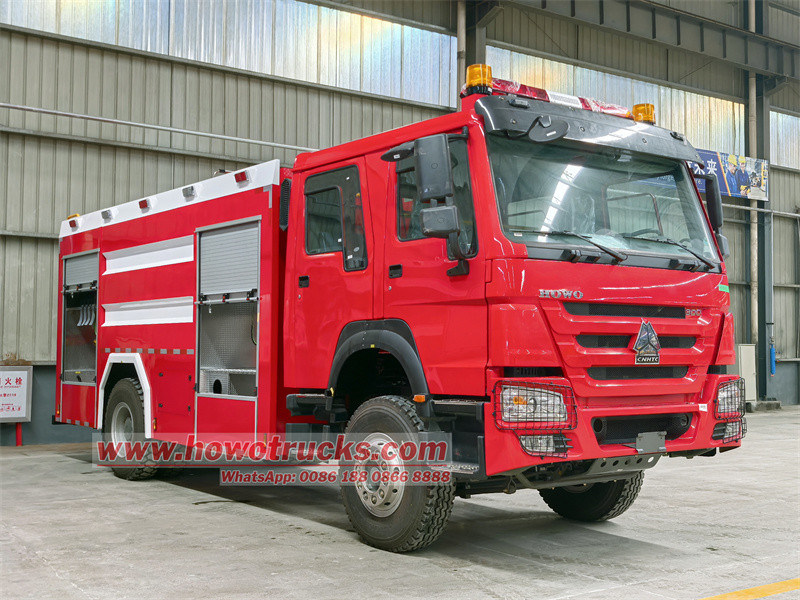

Le camion de pompiers Howo de 5 m³ à mousse est équipé d'une cabine Sinotruk HW76 à empattement de 4 600 mm, d'un moteur WEICHAI WP10.300E22 et d'une boîte de vitesses HW19710. La partie avant de la superstructure abrite un compartiment de rangement pour divers équipements de lutte contre l'incendie, tandis que la partie centrale comprend une citerne d'eau en acier au carbone de 4 m³ et une citerne à mousse de 1 m³. À l'arrière se trouve la salle des pompes, équipée d'une pompe à incendie CB10/60-RS, d'un panneau de commande et de matériel de lutte contre l'incendie. Un canon à eau PL8/48 est monté sur le toit.
capacité de travail :
5000LType de cabine :
HOWO HW76Système d'entraînement :
4X2Empattement ( mm ) :
4600Spécifique au moteur :
300 HP / WEICHAI WP10.300E22boîte de vitesses :
HW19710 , manual, 10 forwards & 2 reversesEssieu avant ( kg ) :
9500Essieu arrière ( kg ) :
16000kgLe Camion-pompe de secours Sinotruk HOWO pour la police Ce camion de pompiers de taille moyenne, très mobile et à réponse rapide, est équipé d'un système de pulvérisation de mousse et convient aux missions d'incendie et de sauvetage en milieu urbain, rural, industriel, minier et portuaire. Modifié à partir du châssis Sinotruk Howo HW76 et doté d'un moteur de 300 chevaux, il se distingue par une conception rationnelle, une grande fiabilité et un système eau/mousse de 5 m³, ainsi qu'une pompe et un canon à eau de haute qualité, lui conférant d'excellentes capacités de lutte contre l'incendie.

Notre usine est un fabricant professionnel dans le secteur des camions.
Nous garantissons que tous nos produits sont neufs et de haute qualité.
»I.Définition et introduction du produit :
Fabricant:CS TRUCKS GROUP LIMITÉE
Caractéristiques
Châssis fiable : Utilise un châssis Sinotruk HW76, un moteur Weichai de 300 ch et une transmission HW19710, offrant une puissance élevée et une transmission efficace.
Réservoir pratique : Un réservoir d'eau de 4 mètres cubes et un réservoir de mousse de 1 mètre cube, adaptés aux opérations combinées eau et mousse sur les incendies de petite à moyenne ampleur.
Forte capacité de lutte contre les incendies : Équipé d'une pompe CB10/60-RS et d'un canon à eau PL8/48 monté sur le toit, offrant un débit élevé, une entrée d'eau rapide et une longue portée.
Structure raisonnable : Des zones clairement définies pour les équipements avant, le réservoir central et la salle des pompes arrière facilitent l'accès aux équipements.
Applications variées : Convient pour la première intervention en cas d'incendie dans les zones urbaines, les villes, les installations industrielles et minières, les dépôts pétroliers et les usines chimiques.
» II.Paramètre produit pour HOWOCamion de sauvetage incendie à mousse de 300 CV:
| Camion-citerne à mousse HOWO de 5 m³ | |||
| Spécifications principales | Marque de camions | Camions CS | |
| Dimensions hors tout (L*l*H) | 8580×2540×3660 mm | ||
| Cabine | Cabine HOWO HW76, double rangée, avec climatisation, vitres électriques et port USB. | ||
| Poids total autorisé en charge/Poids à vide | 16000/10500 kg | ||
| Modèle de conduite | 4x2, conduite à gauche | ||
| Charge sur l'essieu avant/arrière | VGD95, 9500/MCX16, 16000kg | ||
| Empattement | 4600 mm | ||
| Dimension et nombre de pneus | 12.00R20,6+1 roues | ||
| Transmission | SINOTRUK HW19710, manuel, 10 F & 2 R | ||
| Couleur | Rouge, standard. | ||
| Moteur | Type de moteur | Moteur six cylindres en ligne, refroidi par eau, quatre temps, suralimenté et refroidi par échangeur, rampe commune haute pression | |
| Modèle de moteur | WEICHAI WP10.300E22 | ||
| puissance en chevaux | 300 CV/ 221 kW | ||
| Déplacement | 9,726 L | ||
| Émission | EURO 2 | ||
| Haut du corps | |||
| Réservoir | Capacité | Réservoir d'eau de 4000 L,Réservoir de mousse de 1000 L | |
| Matériel | Réservoir d'eau en acier au carbone, réservoir en mousse en acier inoxydable | ||
| pompe à incendie | Modèle | CB10/60-RS | |
| Pression | 1 MPa | ||
| Pression de service maximale | 1,082 MPa | ||
| Pression d'entrée maximale admissible | 0,4 MPa | ||
| Flux | 60 L/s | ||
| Hauteur d'aspiration maximale | 7m | ||
| vitesse nominale | 3200±50 tr/min | ||
| Rapport de vitesse | 1:1.44 | ||
| Moniteur d'incendie | Modèle | PL8/48 | |
| Couler | 48 L/s | ||
| Pression de service nominale | 0,8 MPa | ||
| Gamme | Eau | ≥70 m | |
| Mousse | ≥60m | ||
| Rotation du tangage | - 45~+70° | ||
| Rotation horizontale | 0~360° | ||


» Ⅲ.Configuration du châssis

• Taxi: La cabine allongée du Sinotruk HW76 offre une excellente visibilité et un confort de conduite optimal.
• Empattement : 4600 mm
• Moteur: Moteur diesel Weichai WP10.300E22, cylindrée de 9,726 L, puissance maximale 220 kW/300 ch.
• Transmission: La boîte de vitesses manuelle à 10 rapports Sinotruk série HW19710 offre des positions de vitesse claires, une efficacité de transmission élevée et une adaptabilité aux conditions routières complexes.

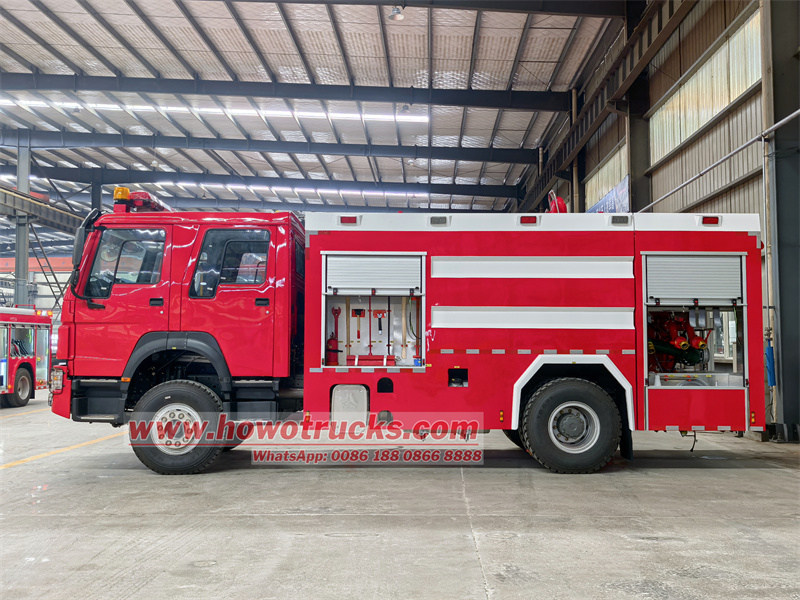

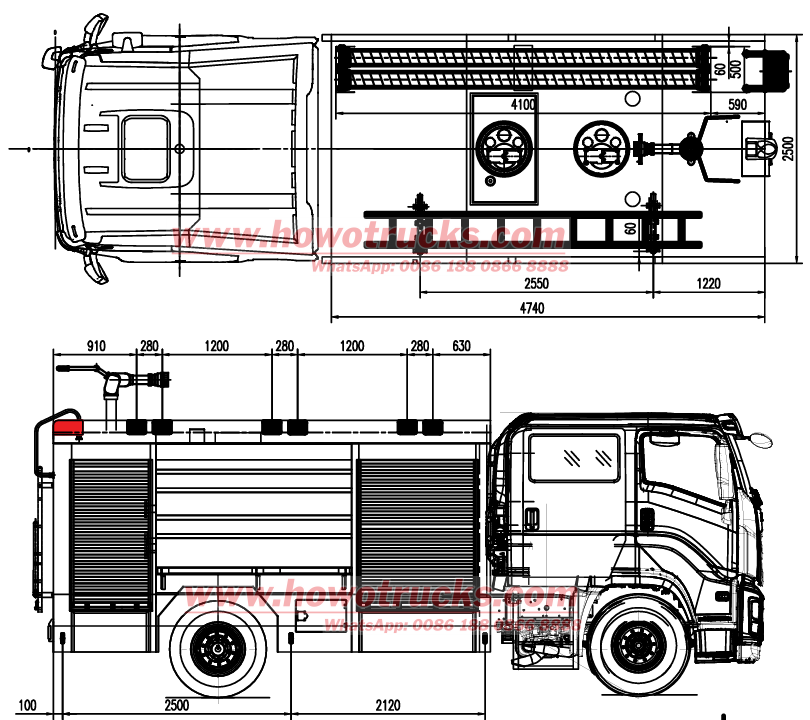

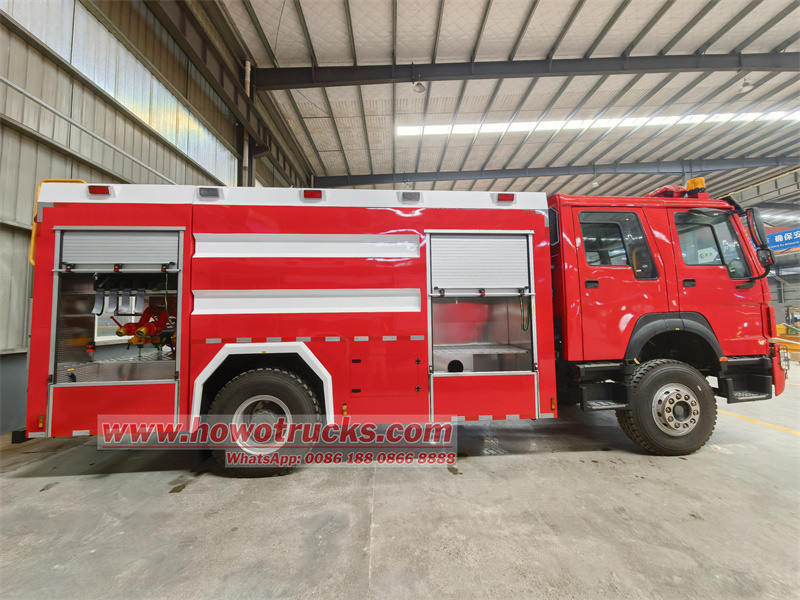

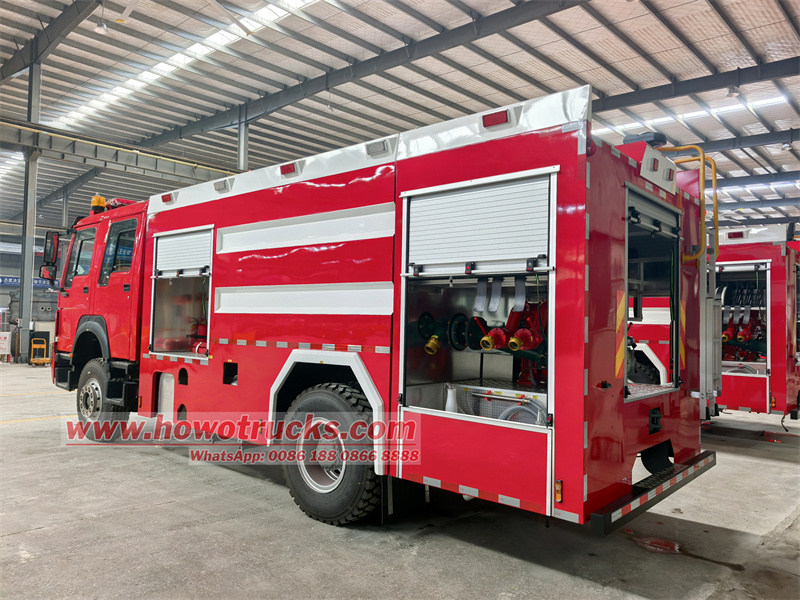

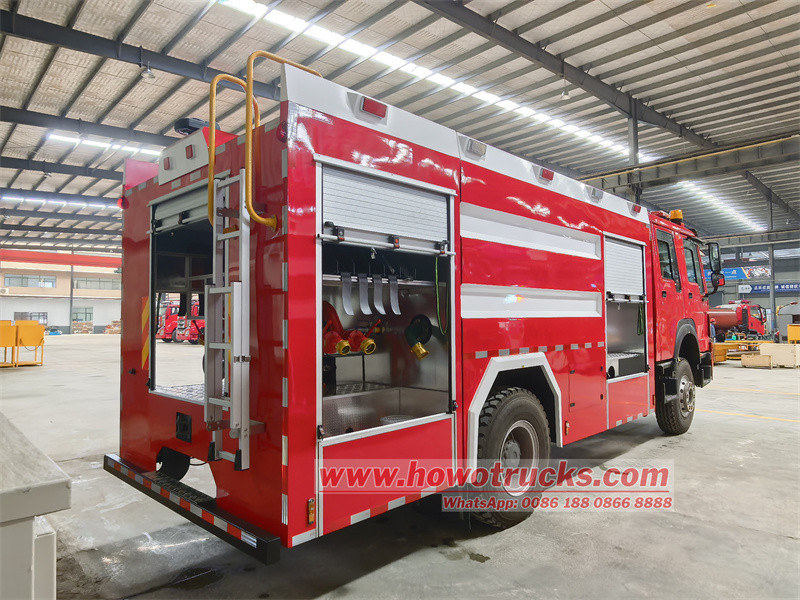

La structure supérieure adopte une conception modulaire, divisée en quatre zones principales : salle des machines, réservoir d’eau, réservoir de mousse et salle des pompes.

1. Salle des équipements (avant)
• Situé derrière la cabine du conducteur, il offre un espace généreux, entièrement revêtu de panneaux à motifs en alliage d'aluminium brillant, et est doté d'une porte à enroulement en alliage d'aluminium.
•Il peut contenir le matériel de lutte contre l'incendie couramment utilisé, comme des pelles à incendie, des haches, des pioches, des clés pour bornes d'incendie aériennes et souterraines, des pieds-de-biche, des haches de taille, des marteaux en caoutchouc, des ponts de tuyaux, des housses de tuyaux, des extincteurs, etc. Ces équipements sont rangés à des emplacements fixes, clairement étiquetés et facilement accessibles.

2. Réservoirs de liquides (section centrale)
• Capacité du réservoir d'eau : 4 mètres cubes, acier au carbone, avec cloisons internes pour réduire les oscillations pendant la conduite.
• Capacité du réservoir à mousse : 1 mètre cube, séparé du compartiment à eau, en acier inoxydable.

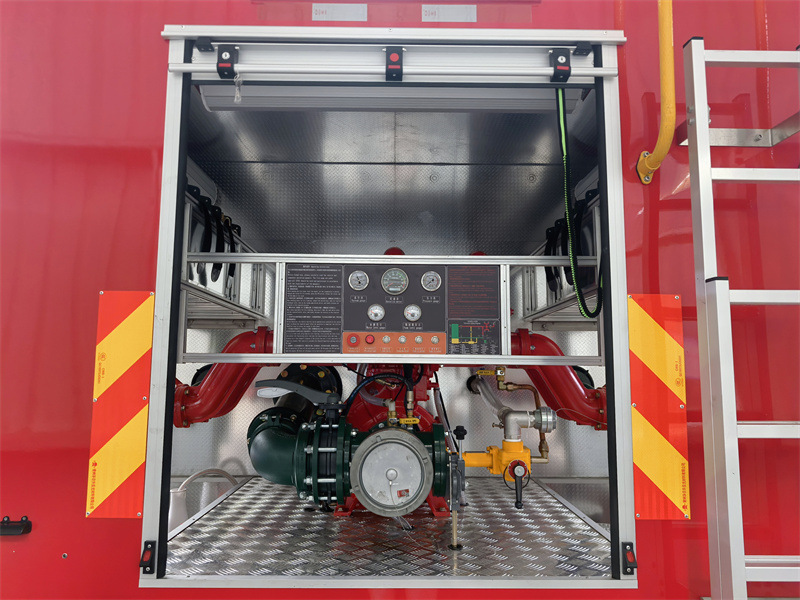

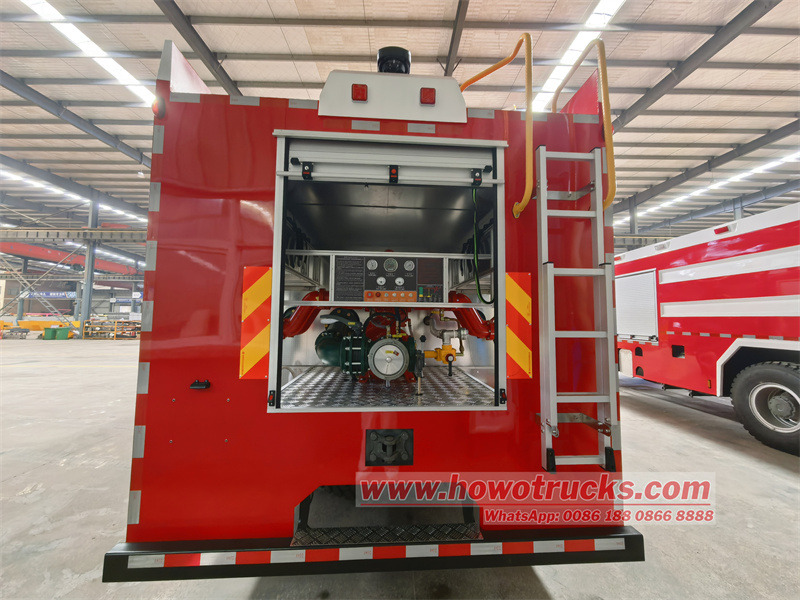

3. Salle des pompes (arrière)
La salle des pompes arrière est le cœur du système de production d'énergie du véhicule ; toutes les opérations de lutte contre l'incendie dépendent de ce système.
• Comporte une porte à enroulement en alliage d'aluminium et un cadre en alliage d'aluminium.

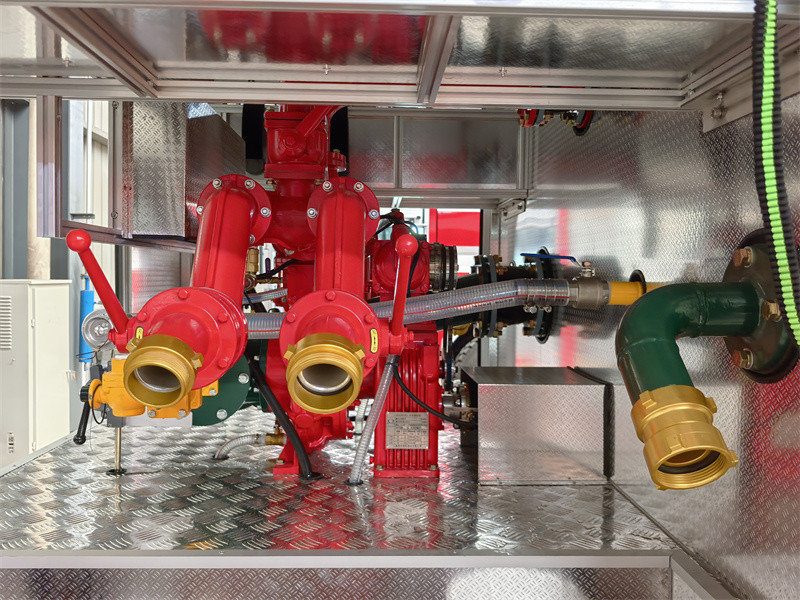

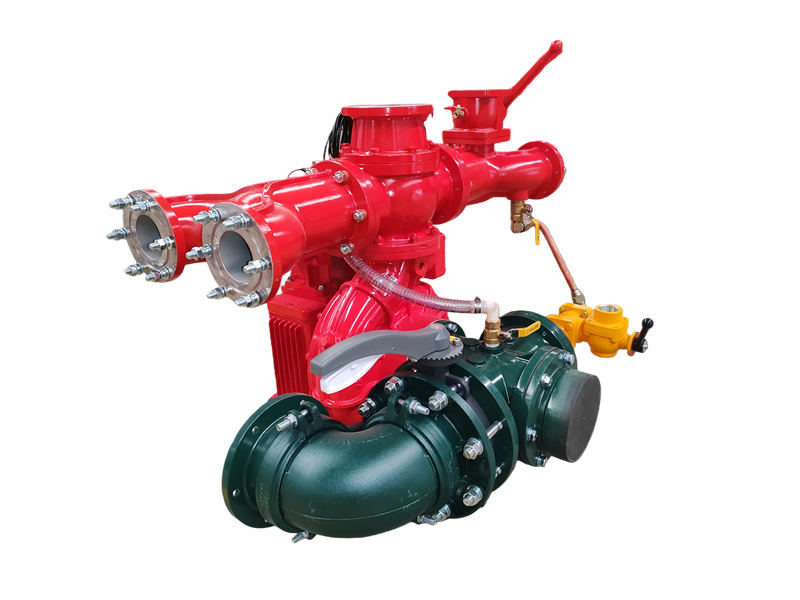

• Pompe à incendie : Équipé d'une pompe à incendie basse pression CB10/60-RS,
Débit nominal 60 L/s à 1,0 MPa,
Profondeur d'aspiration maximale 7 m,
Temps d'amorçage ≤50s,
Vide maximal ≥ 85 kPa
| Modèle de pompe à incendie | Flux(L/s) | Pression(MPa) | vitesse de l'arbre de la pompe(tr/min) | Puissance (kW) | Profondeur d'aspiration (m) | Pression de service maximale |
| CB10/60-RS | 60 | 1.0 | 3200±50 tr/min | 99,71 | 3 | 1,082 MPa |
| 42 | 1.3 | 3528±50 tr/min | 109,18 | - | ||
| 30 | 1.0 | 3326±50 tr/min | - | 7 | - |

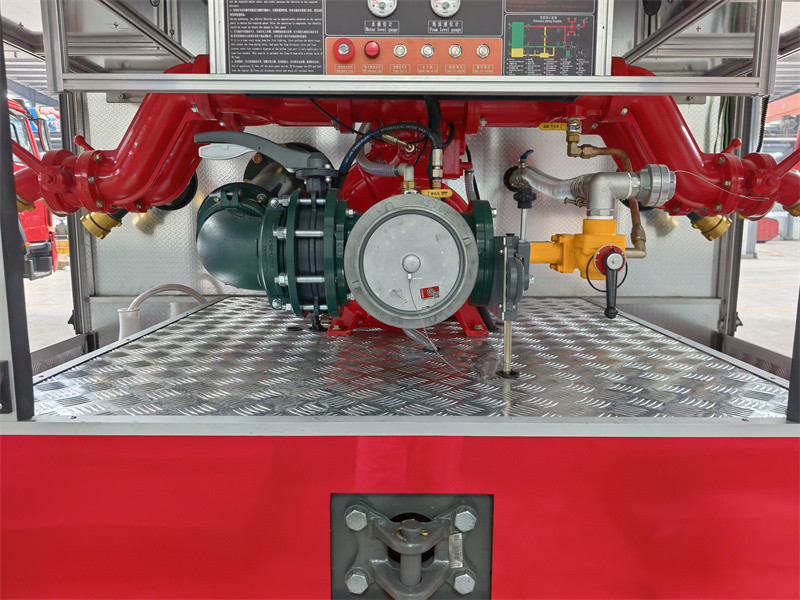

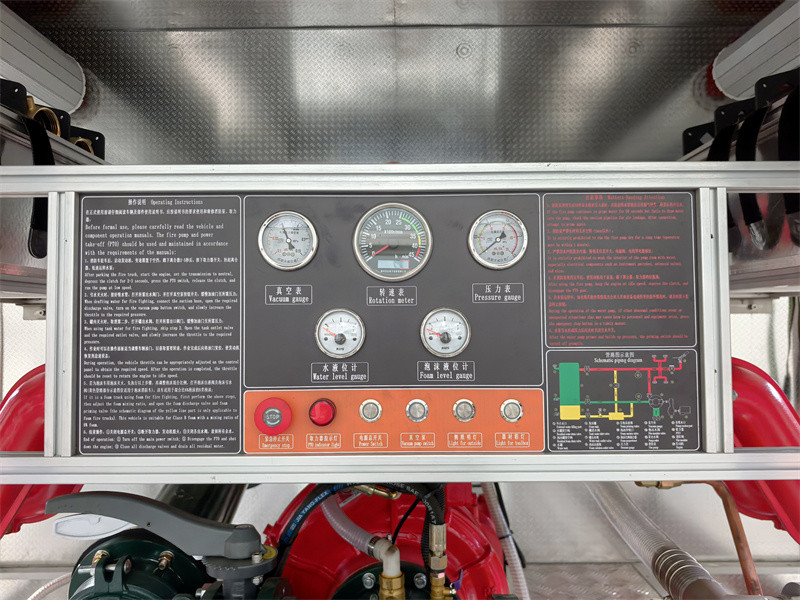

• Panneau de contrôle:
Intégré avec les instructions de fonctionnement, les précautions, le schéma de tuyauterie et les indicateurs pour le manomètre à vide, le tachymètre, le manomètre de pression, la jauge de niveau d'eau, la jauge de niveau de mousse, etc. ; boutons pour l'arrêt d'urgence, l'indicateur de prise de force, l'interrupteur principal, la pompe à vide, l'éclairage latéral et l'indicateur du boîtier d'équipement ; fonctionnement intuitif.

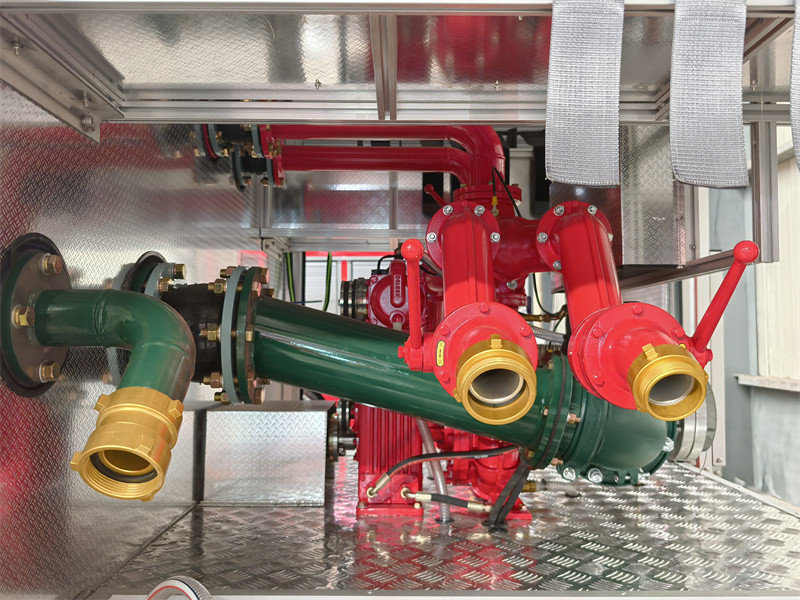

• Système de tuyauterie :
Il comprend une entrée de pompe DN150, deux entrées d'eau externes DN100 de chaque côté du réservoir, et une sortie DN80 et une sortie DN65 de chaque côté de la pompe. Il permet l'auto-amorçage du réservoir, l'alimentation en eau externe, la distribution d'eau ou de mélange mousseux depuis le réservoir et le fonctionnement simultané des canons à eau/tuyaux d'incendie.

• Équipement de lutte contre l'incendie :

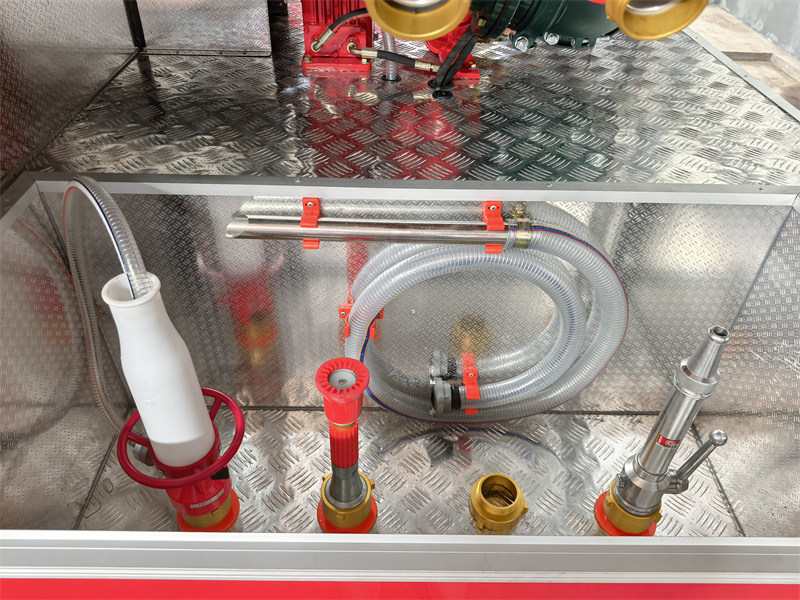

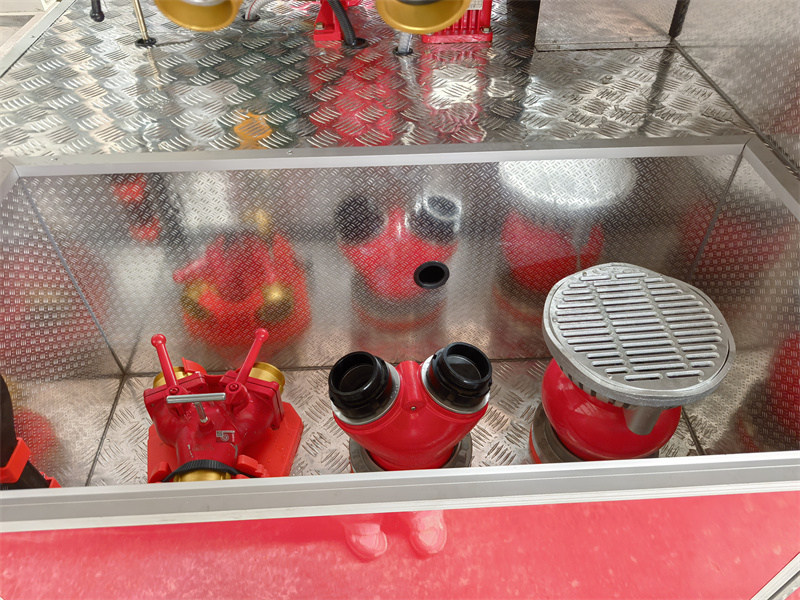

La salle des pompes est équipée de tuyaux d'incendie, de canons à mousse, de réducteurs, de tuyaux d'aspiration de mousse, de collecteurs d'eau, de filtres, de distributeurs et de tuyaux d'incendie.

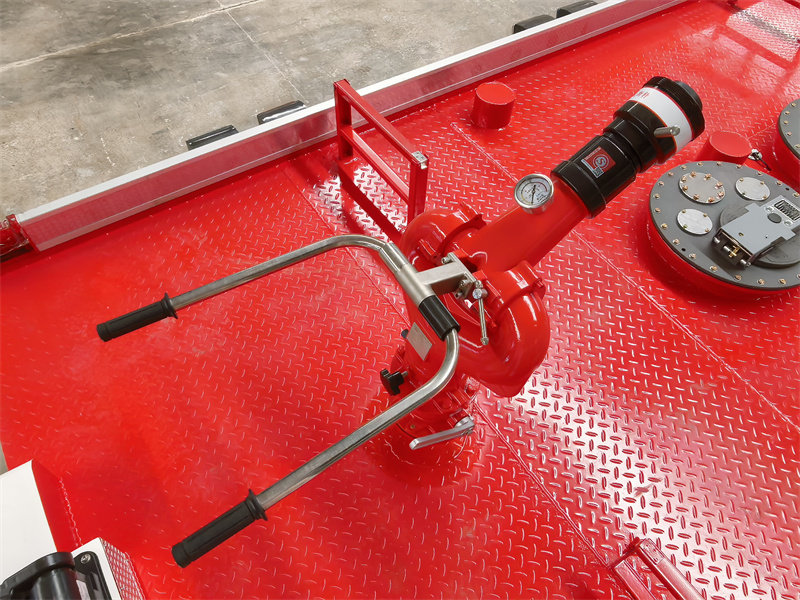

4. Moniteur d'incendie de type débardeur :

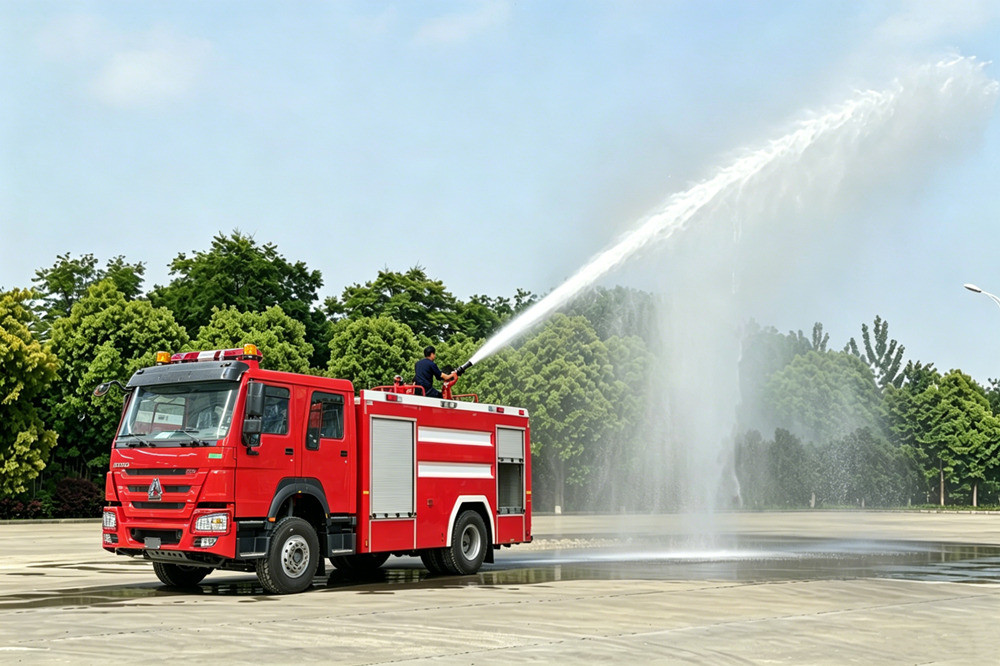

Modèle : PL8/48, débit 48 l/s, portée ≥ 70 m pour l’eau, ≥ 60 m pour la mousse, rotation horizontale à 360°, inclinaison de -45° à +70°. Adapté à la suppression à longue distance des incendies de grande surface, à l’attaque des foyers en hauteur et à l’extinction des incendies dans les zones dangereuses inaccessibles au personnel. Il s’agit du système de projection le plus puissant du véhicule.
» Ⅴ. Essai:
