Guide d'utilisation étape par étape du camion de distribution d'asphalte HOWO NX

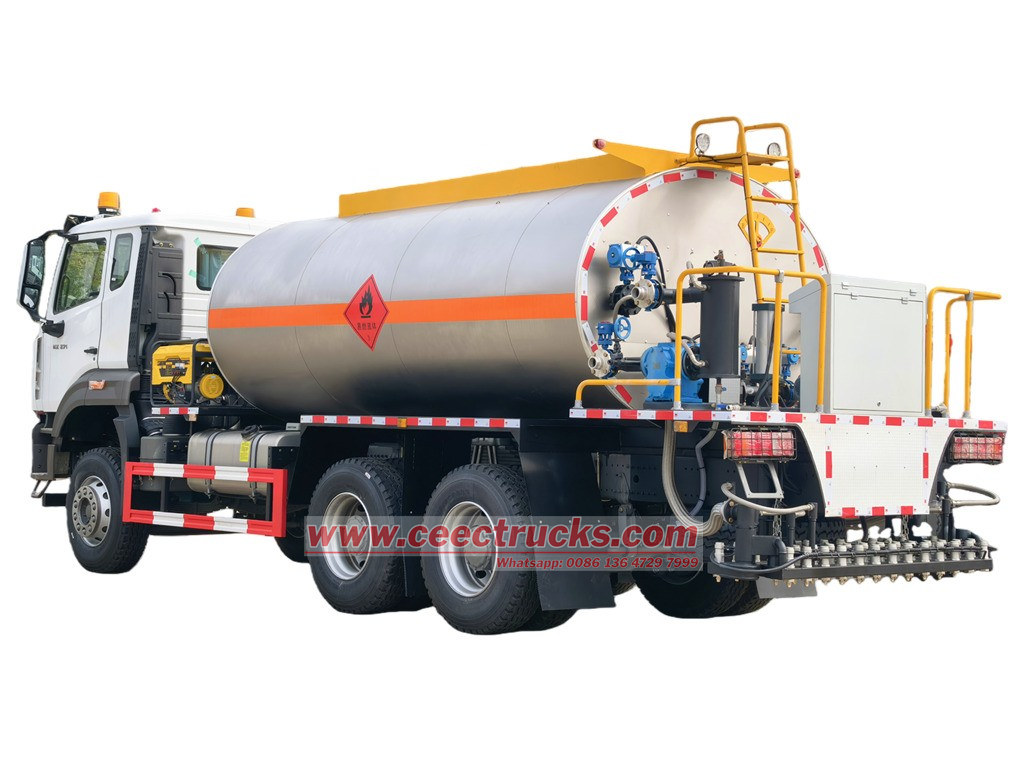

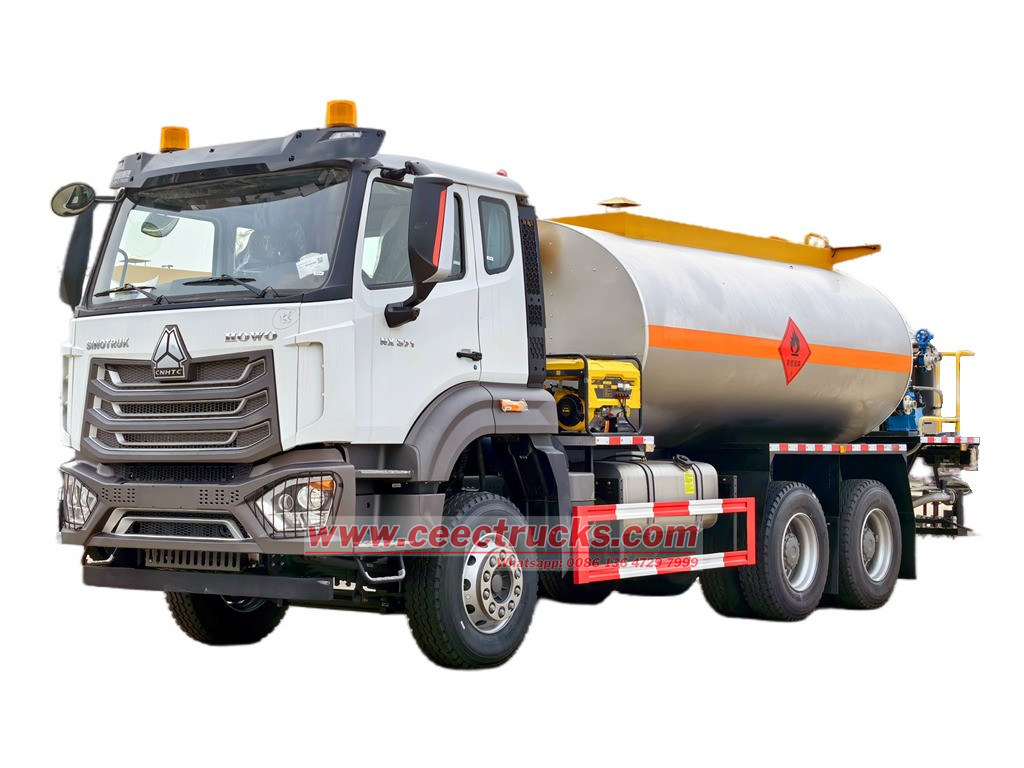

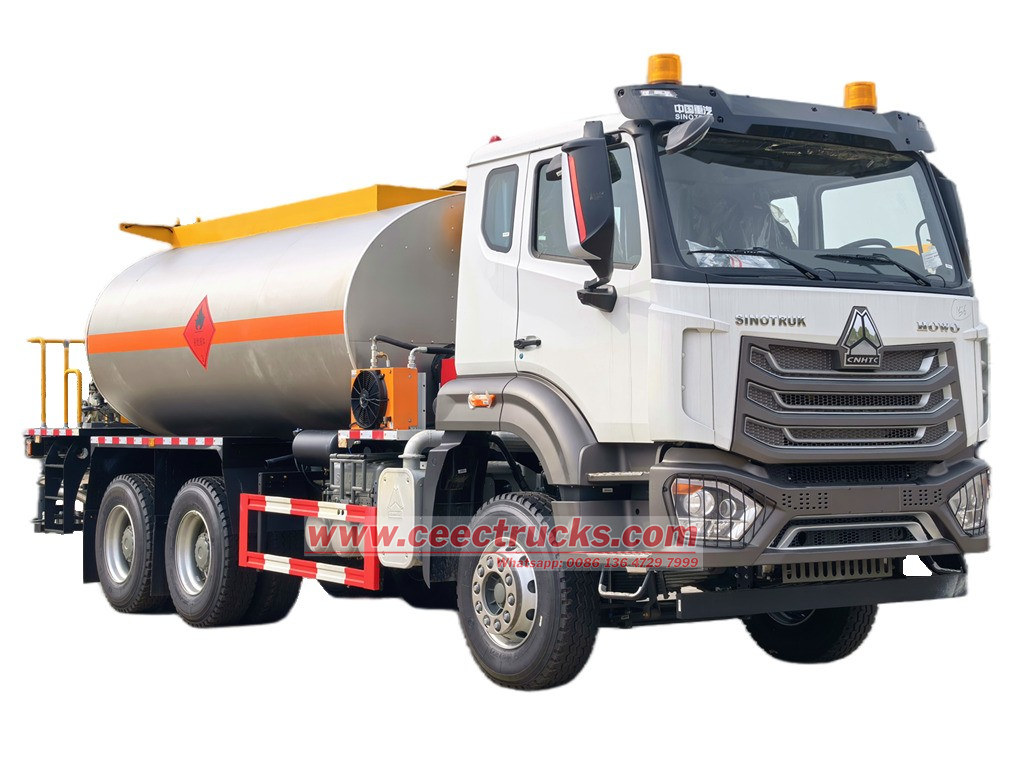

Qu'est-ce que le camion de distribution de bitume intelligent HOWO NX 15000L ?

Le Camion distributeur d'asphalte Sinotruk HOWO NX 6X4 Conçus pour être exportés vers l'Afrique, notamment le Nigéria, ces camions, dotés d'un empattement de 3800 + 1350 mm, sont équipés d'un moteur diesel Sinotruk WD615.47 de 371 ch et d'une cylindrée de 9726 cm³, d'une boîte de vitesses HW19710 à 10 rapports avant et 2 arrière, offrant une très faible consommation de carburant et une grande facilité de conduite, d'une cuve à asphalte de 15 m³, d'une pompe à asphalte intelligente RCB38/0.6-80F, d'une pompe à huile thermique Hebei, d'un brûleur italien G20 et d'un moteur pneumatique Lutian. Ils peuvent transporter de l'asphalte modifié, de l'enrobé à chaud, de l'émulsion d'asphalte et d'autres types de bitume. Véhicule de distribution de bitume intelligent HOWO NX 6x4 Elle allie haute efficacité, intelligence et durabilité, ce qui la rend adaptée à divers scénarios de construction routière et constitue un choix idéal pour les opérations de pulvérisation d'asphalte dans les projets de construction routière.

Nom	Distributeur de bitume HOWO NX
Moteur	Moteur diesel WEICHAI WD615.47, 371 ch et 9 726 cm³
Transmission	boîte de vitesses manuelle HW19710
Empattement	3800+1350 mm
Pneu	12.00R20
Cabine	HOWO NX
Modèle de conduite	Conduite à gauche / Conduite à droite
Peinture	Peinture et logo personnalisés



Haut du corps	Kit de citerne à bitume
Capacité	15 000 litres
Matériel	Acier au carbone à haute résistance
Pompe à bitume	RCB38/0.6-80F, type intelligent, Débit 38 m³/h Pression 0,6 MPa
Système de chauffage	G20 brûleur diesel italien Riello Puissance de chauffage 140-200 kcal/h Fioul domestique 40-25-160
Contrôle	Boîtier de commande PLC en cabine Boîtier de commande intégré arrière

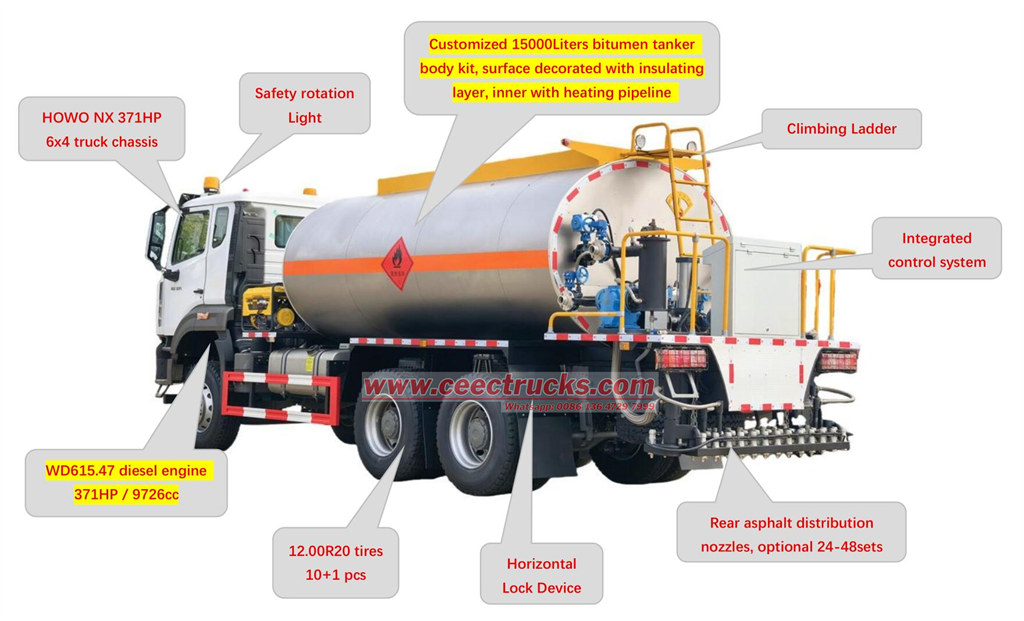

Composant principal du camion de distribution de bitume HOWO NX ?

→ Unité de contrôle intégrée intelligente à base de puce Infineon allemande ;

→ Poutre de pulvérisation avec joint pliable intégré ;

→ Chauffage complet du pipeline ;

→ Technologie d'amorçage de pulvérisation basée sur la fonction ;

→ Pulvérisation intermittente.

•

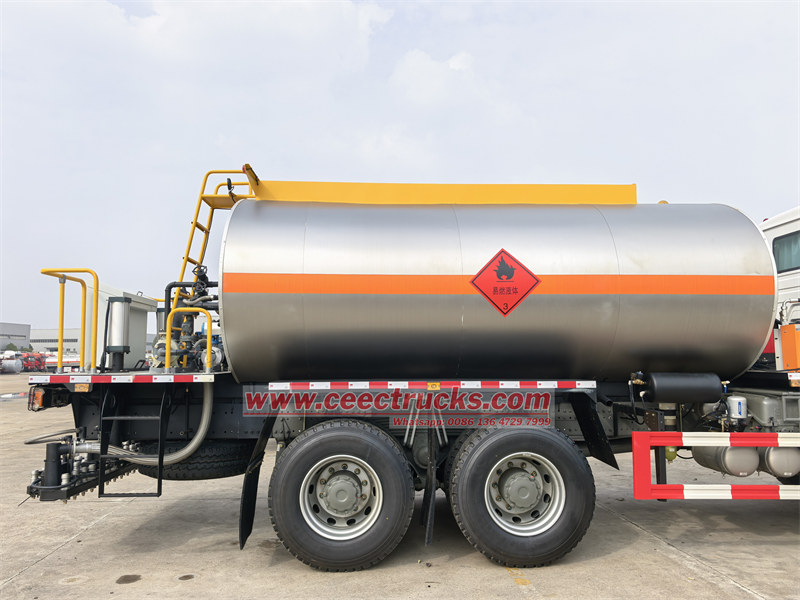

  kit de camion-citerne de distribution d'asphalte HOWO
•

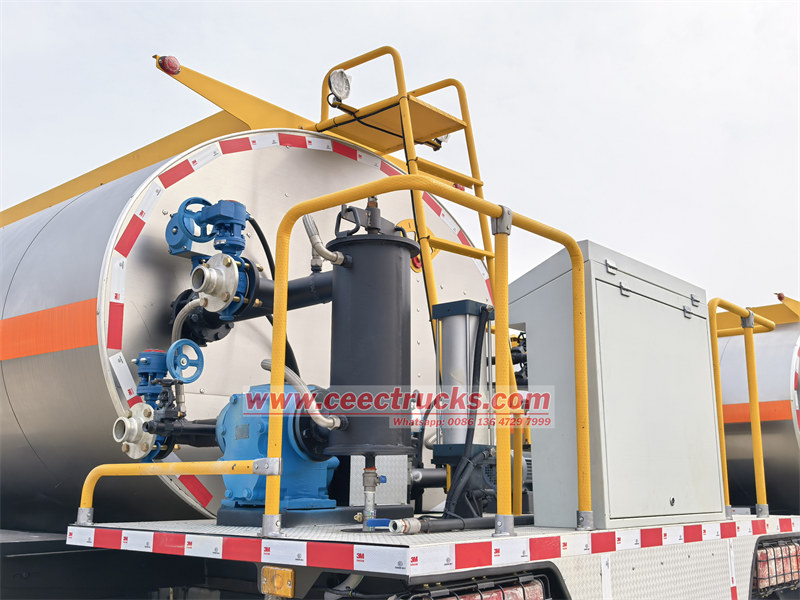

  Plateforme arrière avec accessoires nécessaires
•

  Camion bitumier avec buses de pulvérisation arrière

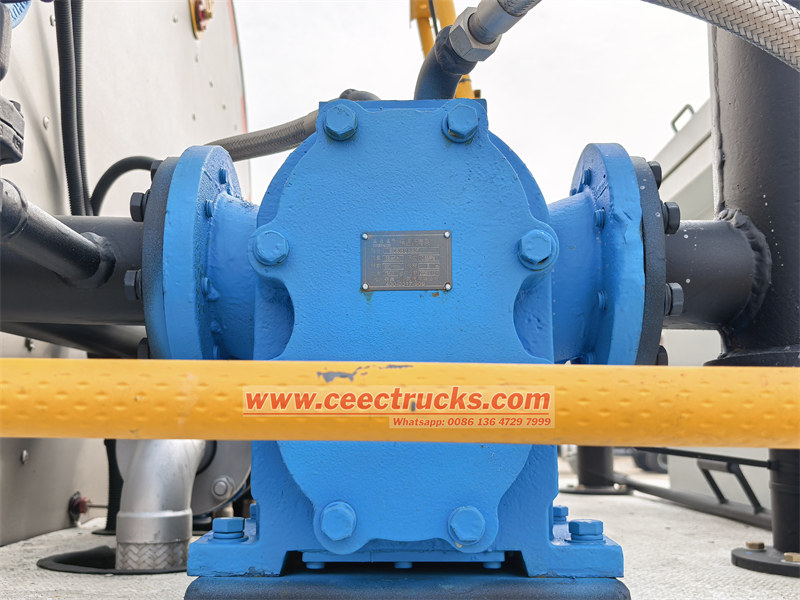

Ensemble de pompe à asphalte



Modèle : RCB38/0,6-80F

Débit : 38 m³/h

Pression : 0,6 MPa

Vitesse de rotation : 960 tr/min

Hauteur d'aspiration : 5 m

Puissance : 15 kW

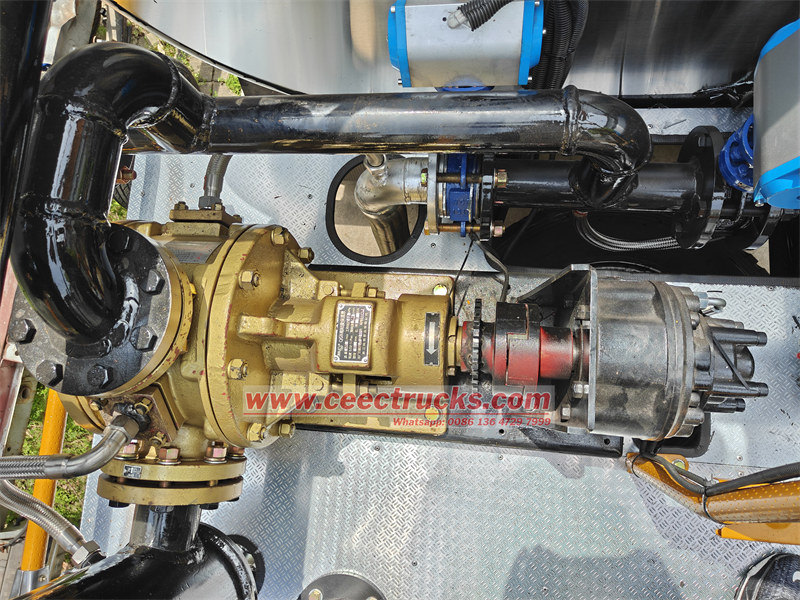

Pompe d'isolation à haute viscosité



Modèle : QGB

Débit : 680 L/min

Pression de service : 0,8 MPa

Viscosité : 0,02-1,3 Pas

Vitesse de travail : 584 tr/min

Diamètre du tuyau : 80 mm

Puissance : 11 kW



•

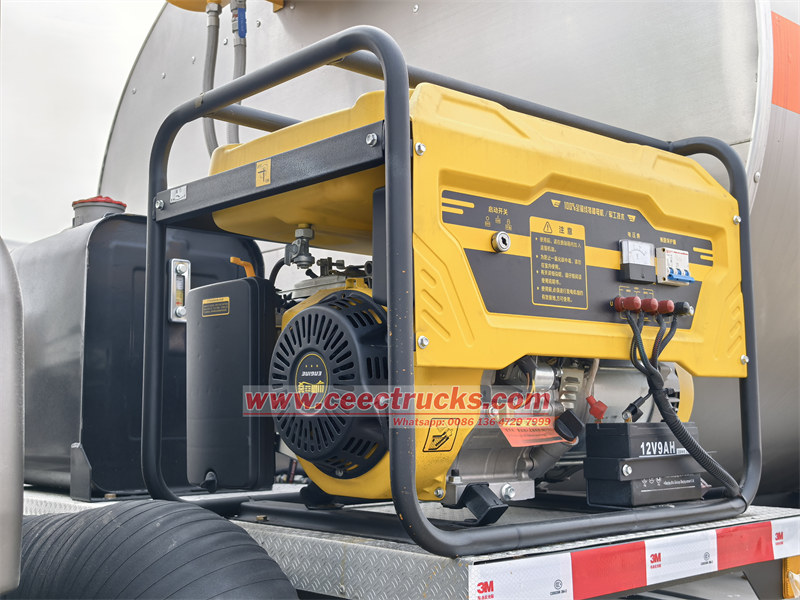

  Assemblage du générateur
•

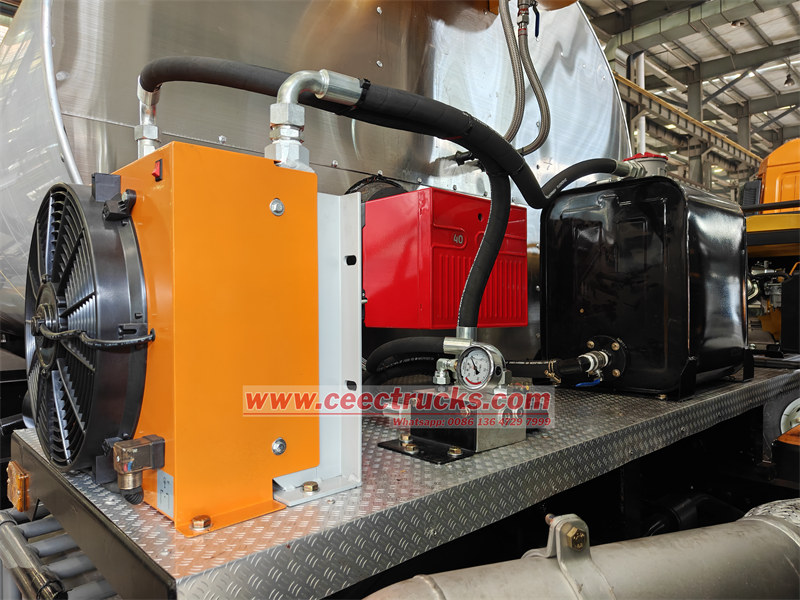

  G20 brûleur diesel italien Riello
•

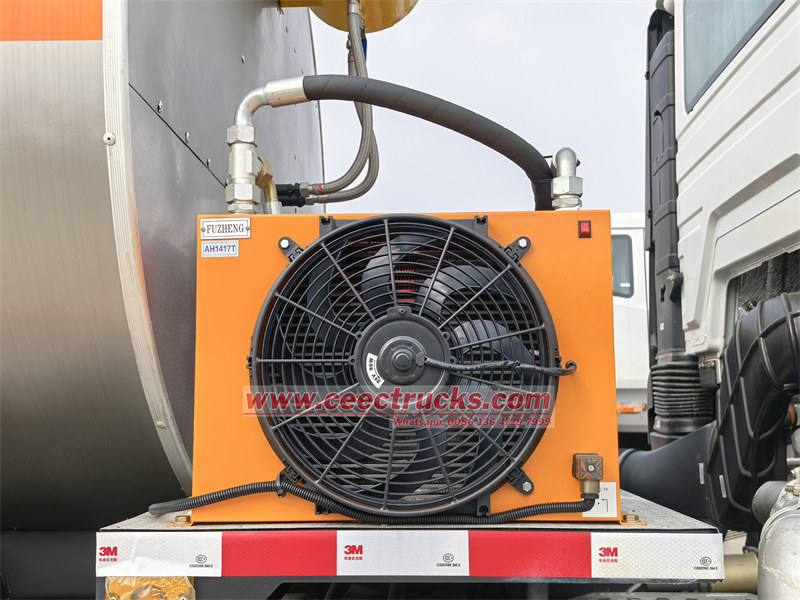

  Ensemble radiateur





Le camion-citerne à asphalte est conçu et construit sur le châssis du camion HOWO 6x4 NX. Il comprend une citerne intérieure, des matériaux isolants, un carénage, un déflecteur, une chambre de combustion, des conduites d'asphalte internes, un système de chauffage, un brûleur, un filtre à huile, un compteur volumétrique et un boîtier de commande intelligent. Le schéma technique du système de distribution de bitume par camion-citerne et des canalisations est présenté ci-dessous.

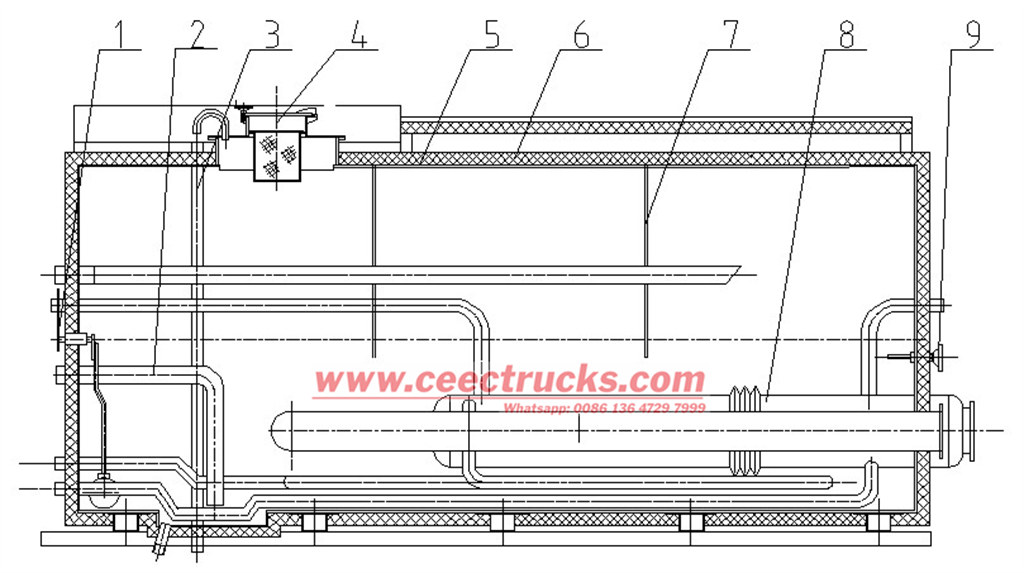

assemblage de camions-citernes à asphalte

1 compteur de volume,

2 Tuyau d'aspiration d'huile,

3 Tuyau de trop-plein,

4 Filtre à huile,

5 Réservoir intérieur,

6 Matériaux d'isolation thermique,

7 Déflecteur,

8 Chambre de combustion,

9 Thermomètre

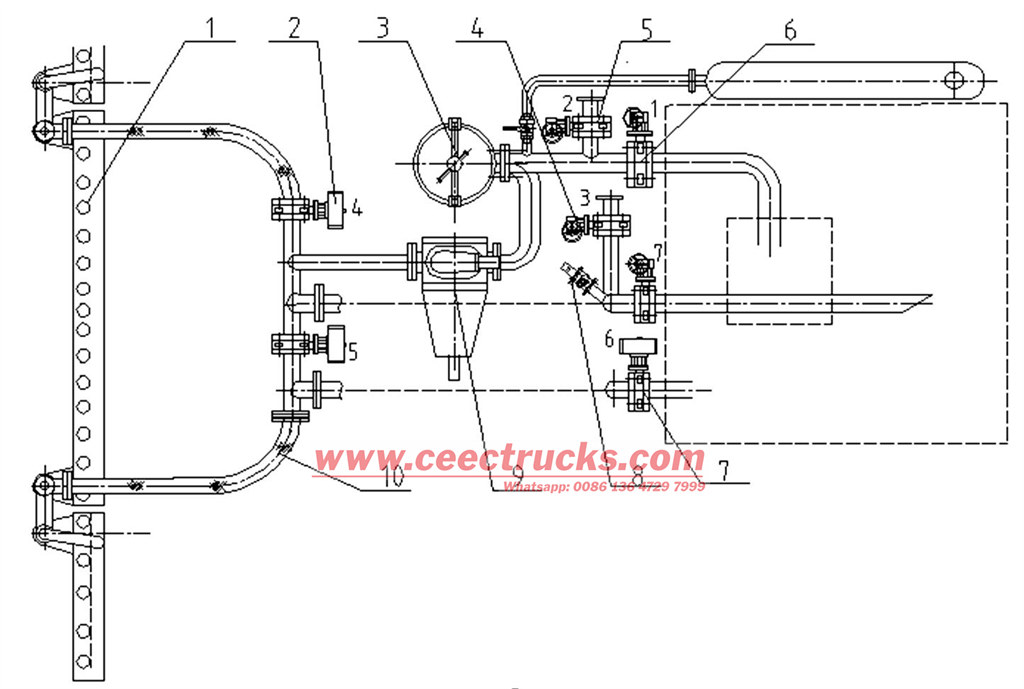

Système de pompage et de canalisation d'asphalte



1 Ensemble buse du cylindre, 2 Vannes de sortie d'huile, 3 Filtre, 4 Vanne de transfert, 5 Vanne d'auto-aspiration, 6 Vanne d'entrée d'huile, 7 Vanne de retour d'huile pneumatique, 8 Vanne de rampe de pulvérisation manuelle, 9 Pompe à asphalte, 10 Tuyau en acier inoxydable

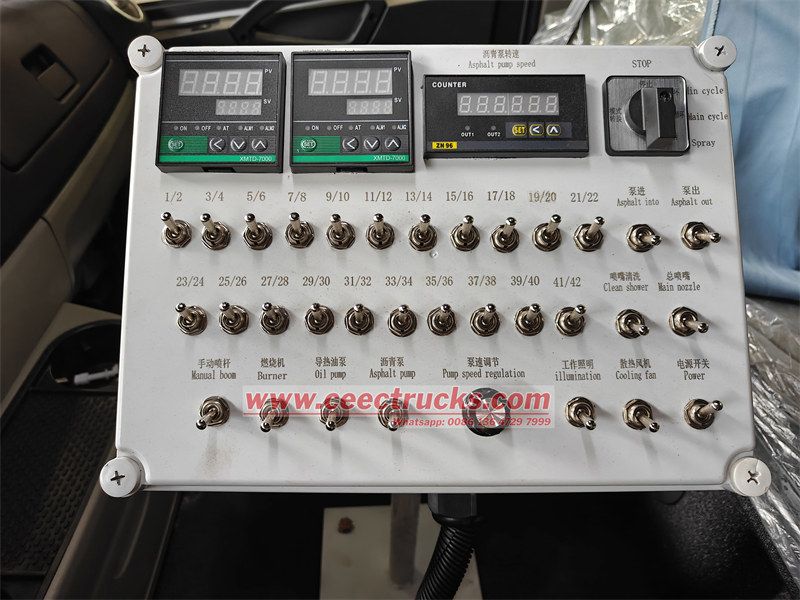

Boîtier de commande intégré en cabine pour le fonctionnement séparé des buses

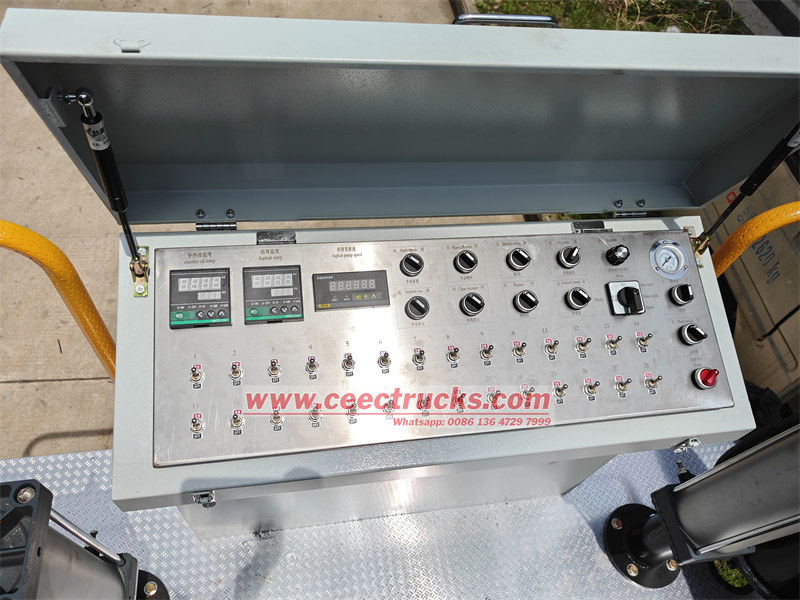

Boîtier de commande intégré monté à l'arrière sur la plateforme pour une utilisation en toute sécurité
