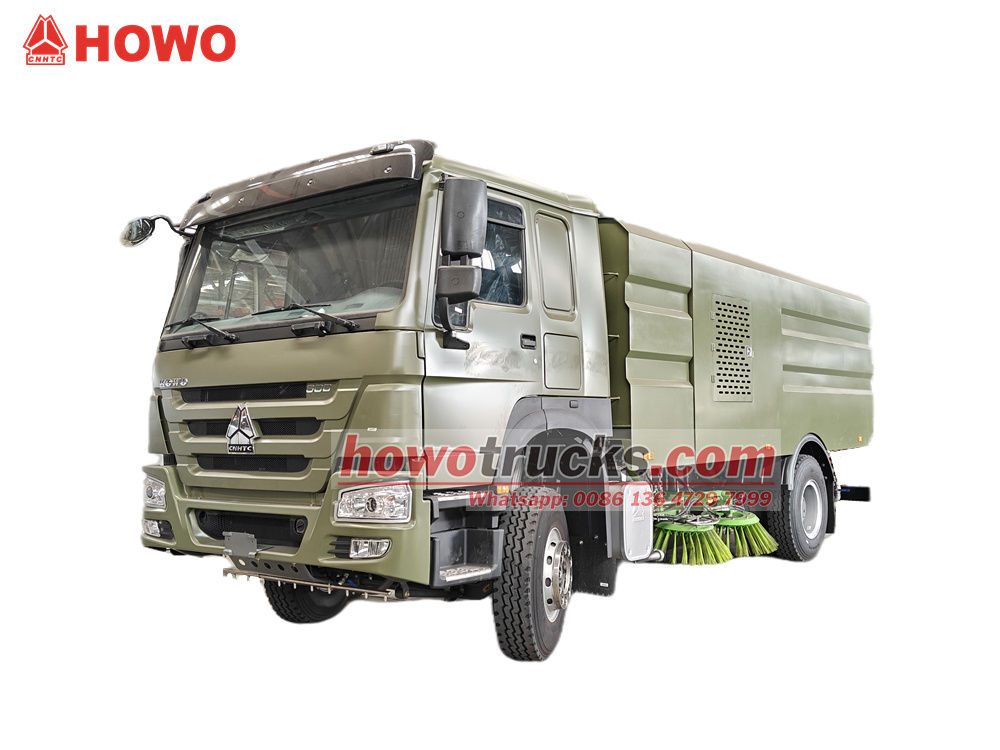

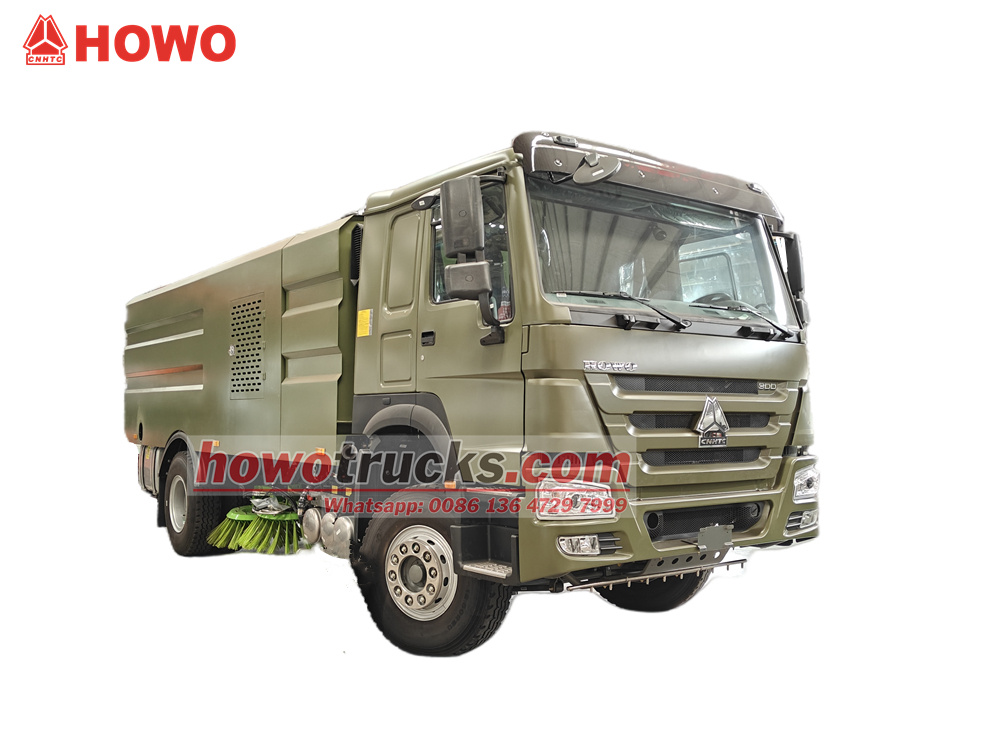

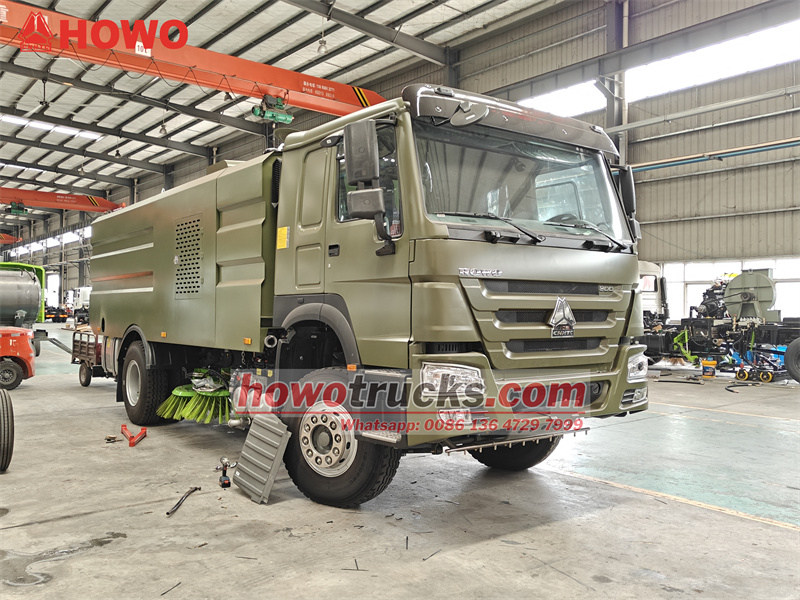

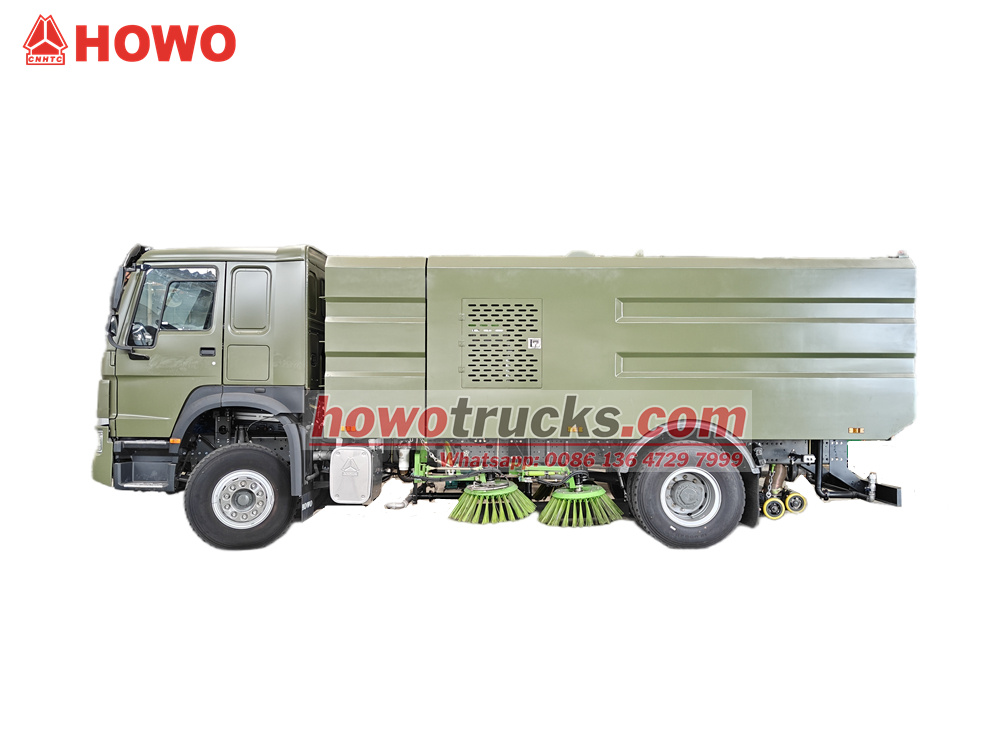

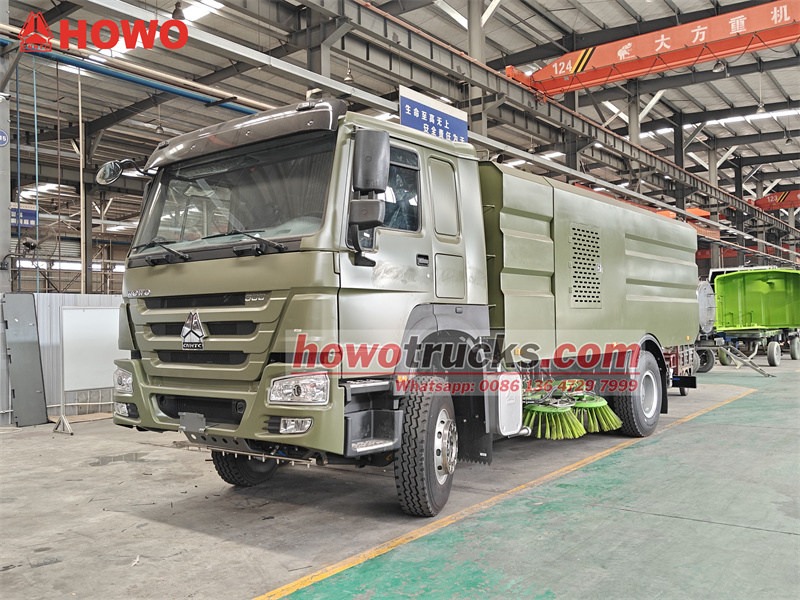

Balayeuse de voirie Howo 12 m³ montée sur camion
La balayeuse de voirie HOWO de 12 m³ est une version modifiée du châssis-cabine HOWO HW76. Son empattement est de 4 600 mm et elle est équipée d'un moteur Weichai WP10.300E22, d'une boîte de vitesses Sinotruk HW19710, d'une cuve à eau de 4 000 litres en acier au carbone, de deux bennes à déchets (une intérieure et une extérieure en acier au carbone, l'une en acier inoxydable et l'autre en acier au carbone) de 8 000 litres, ainsi que d'un moteur auxiliaire Dongfeng Cummins B140 33. Le véhicule est équipé de quatre brosses de balayage et d'une ventouse, d'un souffleur Weiye, d'une pompe à piston haute pression PINFL PF36 (1 150 tr/min) et d'une pompe à eau basse pression Hangzhou Weilong 60/90 (60 m³/min).³/h). Plusieurs buses de rinçage sont situées à l'avant de la cabine et une buse de pulvérisation à l'avant de la brosse de balayage. La largeur de rinçage à l'eau haute pression est de 2,5 m, la largeur de balayage de la brosse est de 3,5 m et la capacité de balayage maximale est de 60 000 m².³La vitesse de balayage est de 3 à 20 km/h. Le véhicule est commandé par un boîtier de commande électronique dans la cabine et un boîtier de commande de fonctionnement au niveau de la pompe.
capacité de travail :
12cbmType de cabine :
Howo HW76 cabinSystème d'entraînement :
4x2,LHDEmpattement ( mm ) :
4600Spécifique au moteur :
300 HP / WEICHAI WP10.300E22boîte de vitesses :
HW19710 transmission, 10 forward and 2 reverseEssieu avant ( kg ) :
6500Essieu arrière ( kg ) :
11500LeBalayeuse de voirie Howo 12 m³ montée sur camionIl s'agit d'un véhicule d'assainissement très performant, conçu pour le nettoyage et l'entretien des routes, places, zones industrielles et autres espaces urbains. Il est équipé d'une cuve à eau en acier au carbone de 4 000 litres et d'une poubelle de 8 000 litres à revêtement en acier inoxydable. Son système de balayage comprend quatre jeux de brosses à disques et de larges ventouses, permettant une largeur de balayage jusqu'à 3,5 mètres, une largeur de rinçage haute pression de 2,5 mètres et une capacité de balayage maximale de 60 000 m².³/h. Le véhicule utilise une pompe haute pression allemande, une pompe à eau basse pression de Hangzhou et un souffleur Weiye, combinés à une pulvérisation multi-étapes pour la suppression de la poussière, ce qui entraîne une faible génération de poussière pendant le fonctionnement.
Le système de commande électronique intelligent intègre deux boîtiers de commande, l'un dans la cabine et l'autre près des ventouses, permettant de contrôler d'une simple pression des fonctions telles que le relevage et l'abaissement des brosses, la vidange du réservoir et le démarrage/arrêt du souffleur, pour un fonctionnement pratique et efficace. Ce véhicule bénéficie d'une conception modulaire intégrée qui regroupe le système d'alimentation, le système de balayage, le système d'alimentation en eau et le système de commande intelligent, pour un fonctionnement performant, économe en énergie et respectueux de l'environnement.

Notre usine est un fabricant professionnel dans le secteur des camions.
Nous garantissons que tous nos produits sont neufs et de haute qualité.
»I.Définition et introduction du produit :
Fabricant:CS TRUCKS GROUP LIMITÉE
Caractéristiques du produit
1. Haute efficacité et économies d'énergie : La conception à double moteur comprend des groupes motopropulseurs indépendants avec une répartition claire des tâches entre le moteur principal et le moteur auxiliaire, réduisant ainsi la consommation d'énergie de plus de 20 %.
2. Conformité environnementale : Un système de nettoyage entièrement fermé avec pulvérisation multi-étapes réduit la concentration de poussière pendant le fonctionnement. ≤1 mg/m³.
3. Fiable et durable : Les composants essentiels (tels que les pompes à eau haute et basse pression, les ventilateurs, les moteurs auxiliaires et les systèmes hydrauliques) proviennent de marques renommées, garantissant ainsi des performances stables.
4. Intelligent et pratique : Le système de commande électronique présente une conception hautement intégrée avec une logique de fonctionnement claire, réduisant ainsi les coûts de formation des conducteurs.
» II.Paramètres du produit pour la balayeuse de voirie HOWO 12CBMcamion:
| Camion balayeuse de voirie HOWO 12 m³ | ||
| Spécifications principales du camion balayeuse | ||
| Marque du véhicule | Camions CS | |
| Marque du châssis | ISUZU | |

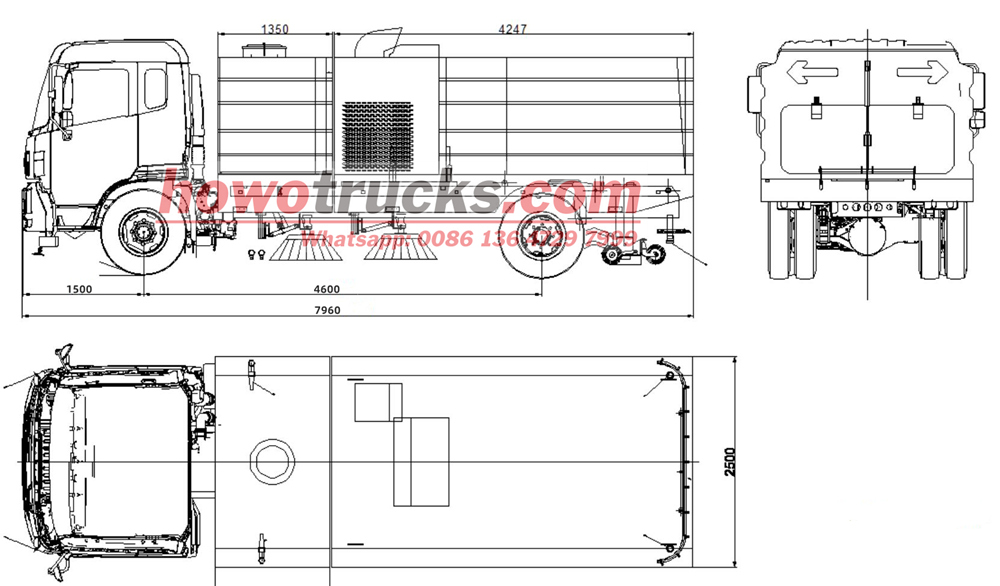

| Dimensions hors tout (L x l x H) | 7960x2500x3100 mm | |
| Type de lecteur | 4x2, conduite à gauche, 6 roues | |
| Empattement | 4600mm | |
| Cabine | HOWO HW76 cabine, avec climatisation, 2 sièges et un dormeur, | |
| Poids | Poids total autorisé en charge (PTAC) | 18000kg |
| Poids à vide | 11850 kg | |
|
Moteur | Modèle | WEICHAI WP10.300E22 |
| puissance | 300 HP/220 kW | |
| Type de moteur | Diesel | |
| Norme d'émission | Euro 2 | |
| Transmission | Manuel | boîte de vitesses HW19710, 10 vitesses avant + 2 vitesses arrière |
| Tire | 12.00R20 | 6+1 t de rechangeire |
| Paramètre de la structure supérieure | ||
| Volume du réservoir d'eau | 4000L | |
| Volume de la poubelle | 8000L | |
| Matériel | réservoir d'eau: acier au carbone | |
| réservoir à ordures: intérieur en acier inoxydable, extérieur en acier au carbone | ||
| vanne hydraulique | marque taïwanaise célèbre | |
| Moteur hydraulique | marque nationale célèbre | |
| Changer | Interrupteur de commande Schneider | |
|
Moteur auxiliaire | Marque | Dongfeng Cummins B140 33 |
| Taper | 4 cylindres en ligne, suralimenté et refroidi par échangeur,diesel | |
| puissance | 140HP | |
| Puissance nominale/Puissance nette maximale | 103/101 kW | |
| limite d'altitude autorisée | 3000 m | |
| vitesse nominale | 2500 tr/min | |
| Ralenti | 750 tr/min | |
| Couple maximal | 502 N.m | |
| Déplacement | 3,9 L | |
| Consommation de carburant à la puissance nominale | 88 mm³/strcke | |
| Norme d'émission | Euro 3 | |
|
Nettoyage haute pression technique | largeur de lavage (mm) | 2500 mm |
| vitesse de lavage | 3-20 km/h | |
| pression de l'eau de lavage | 10 MPa | |
| débit de la pompe à eau | 154 L/min | |
|
Technique de balayage | Largeur de balayage maximale (mm) | 3,5 m |
| Capacité de balayage maximale | 60 000 m3/h | |
| Vitesse de balayage | 3-20 km/h | |
| efficacité de nettoyage | ≥98% | |
| Inhalation maximale de particules | 110 mm | |
| taille de l'extension de la brosse du plateau de disque | ≥400 mm | |
| angle de déchargement maximal de la porte du réservoir à déchets | ≥50° | |
|
Système de balayage |
Taper | Total 4 pièces L'appareil est équipé de brosses et d'un disque d'aspiration intégrés au fluide, entraîné par un moteur hydraulique. Sa vitesse est réglable et indépendante, et il dispose d'une fonction d'évitement automatique. |
| Diamètre de la brosse de balayage | Φ850mm | |
| Vitesse de balayage du disque | 110 tr/min (vitesse élevée), 80 tr/min (vitesse moyenne), 50 tr/min (vitesse basse) | |
| Réglage de l'angle d'inclinaison du disque de balayage | extraversion 4° ~ 6° vers l'avant 4° ~ 7° | |
|
disque à ventouse | Taper | Double orifice d'aspiration, commande hydraulique, suspension à ressort |
| diamètre de l'orifice d'aspiration | 180 mm | |
| largeur du disque d'aspiration | 2400 mm | |
|
Système hydraulique | Taper | Type ouvert, commande électrique |
| Composants principaux | Pompe à engrenages, moteur hydraulique, vérin hydraulique, électrovanne | |
| Pression | 16 MPa | |
| Volume d'huile hydraulique | 60L | |
| température de l'huile | 60°C | |
| système de pulvérisation d'eau | Composants | Pompe, buse(Chasse d'eau avant et arrosage arrière), filtre à eau, etc. |
|
Système d'eau à haute pression | Taper | Pompe à piston haute pression |
| Modèle | Allemagne PINFL PF36 | |
| Pression du système | 10 MPa | |
| vitesse de rotation | 1150 tr/min | |
| type de vanne d'eau | vanne à bille hydraulique haute pression | |
| pression de la vanne d'eau | 7 MPa | |
| Type de buse | Type de lavage à haute pression | |
| Filtre à eau | maille de passoire | |
| Treuil | 20 m | |
|
Système d'eau à basse pression | Modèle | Hangzhou Weilong 60/90 |
| débit | 60 m3/h | |
| distance de livraison d'eau | 90 m | |
| Largeur de lavage | 24 m | |
| Lance latérale | taper | Rampe de pulvérisation en V, avec fonction d'évitement automatique |
|
Système électrique | Taper | 24 V CC, commande par automate programmable |
| Volts | 24V | |
| Batterie | 2x12V | |
| Outils | ||
| lance à incendie | 2 pièces | |
| clé à incendie | 1 pièce | |
| clé à filtre à eau | 1 pièce | |
| pistolet à peinture haute pression | 1 pièce | |
| culbuteur de pompe hydraulique manuelle | 1 pièce | |
| Des pièces de rechange | ||
| Brosse de balayage | 88 pièces | |
| Joint d'étanchéité pour ventilateur | 1 pièce | |
| Joint d'étanchéité de la porte arrière | 1 pièce | |
| joint du tube d'aspiration | 2 pièces | |
| Liste des pièces importées | ||
| Pompe à eau haute pression | Allemagne PINFL PF36 | |
| vanne de déchargement automatique | Allemagne PINFL VB200/150 | |
| soupape de décharge | Allemagne PINFL VS200-180 | |
| Boîtier de commande électrique | Allemagne STW | |
| Interrupteur rotatif | Japon | |
| Capteur de fosse septique | USA | |
| vannes hydrauliques | Taïwan SWH-G02-C4-D2H | |

» Ⅲ.Produit Introduction détaillée

Configuration du châssis

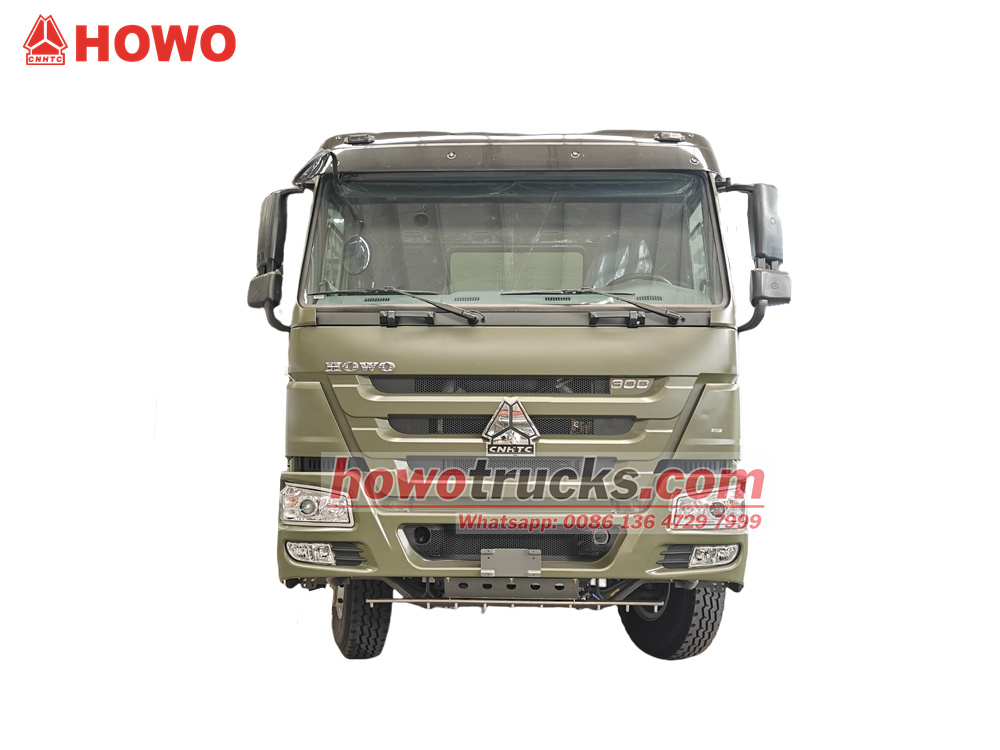

• Modèle de châssis : Châssis-cabine Sinotruk HOWO HW76, empattement de 4600 mm.
• Moteur principal : Moteur diesel Weichai WP10.300E22, cylindrée de 9,5 L, puissance maximale de 300 ch/220 kW, offrant une puissance élevée et une excellente économie de carburant.
• Transmission: Transmission manuelle Sinotruk HW19710 (10 vitesses), avec passage de vitesses fluide, forte capacité de couple et une parfaite adéquation avec le moteur principal.

Superstructure

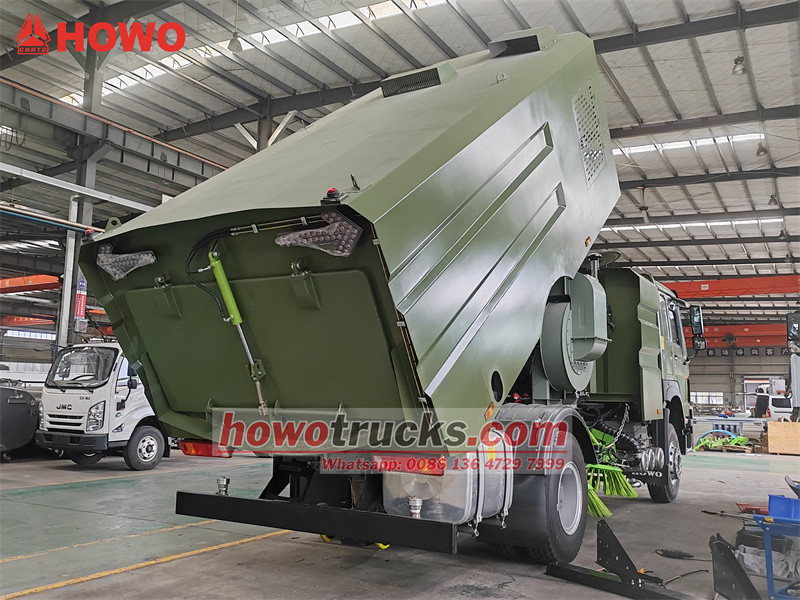

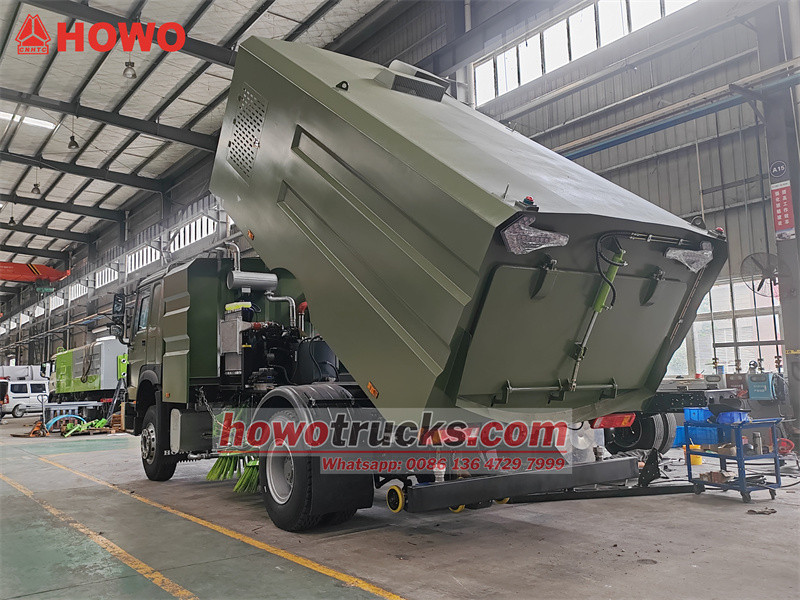

• Poubelle : Capacité de 8 000 litres. Doté d’une structure composite avec une paroi intérieure en acier inoxydable et une paroi extérieure en acier au carbone, il allie la résistance à la corrosion de l’acier inoxydable à la robustesse structurelle de l’acier au carbone, garantissant une longue durée de vie et un entretien facile.
• Réservoir d'eau : Capacité de 4000 litres. Fabriqué en acier au carbone, il fournit une quantité d'eau suffisante pour les systèmes de rinçage haute pression et de suppression des poussières.

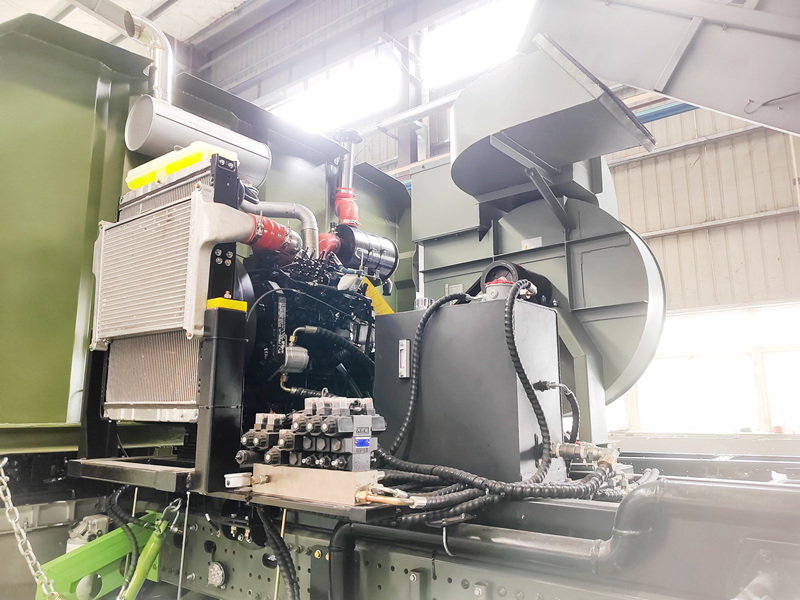

• Moteur auxiliaire : Équipé d'un moteur diesel Dongfeng Cummins B140 33, il est conçu pour alimenter les systèmes supérieurs de la balayeuse de route (souffleur, pompe à eau, etc.), offrant des performances stables et une faible consommation d'énergie.

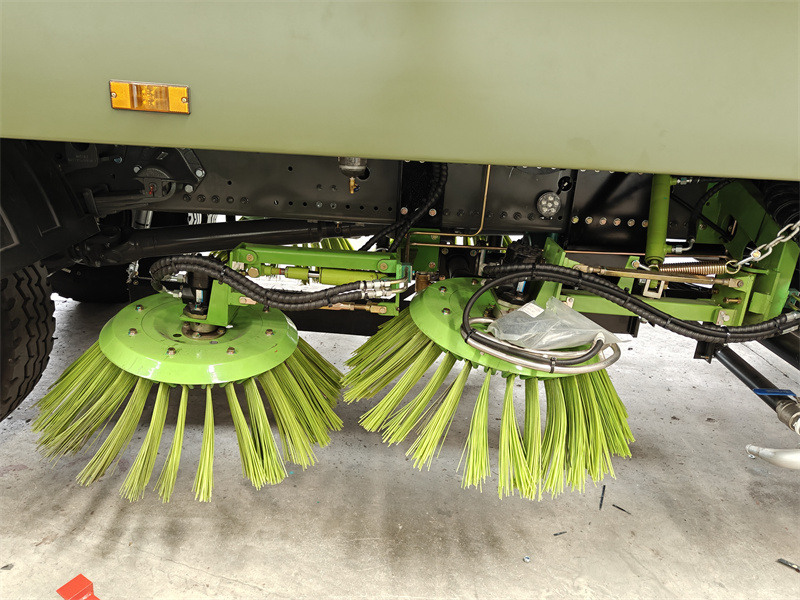

• Système de balayage :

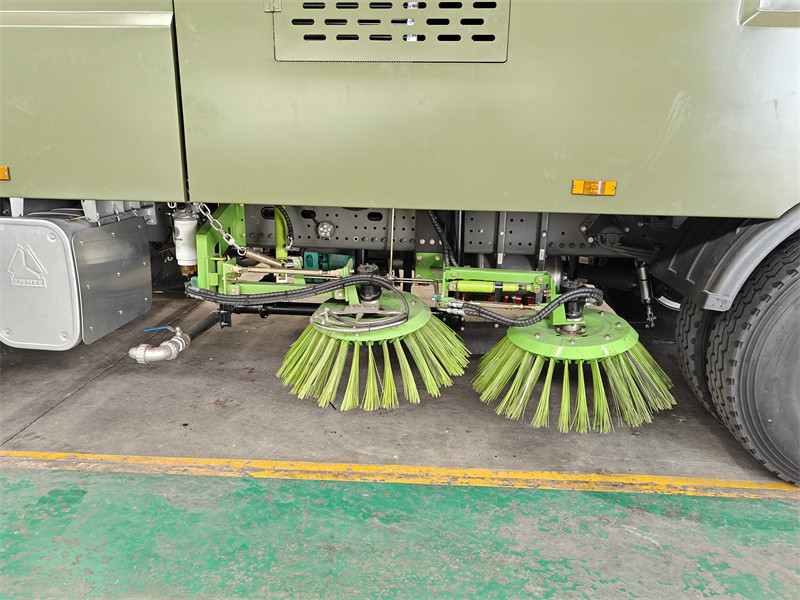

◊ Pinceaux : Doté de 4 brosses (2 de chaque côté), capable de fonctionner dans plusieurs modes de balayage combinés.
◊ Largeur de balayage : La largeur de balayage maximale atteint 3,5 mètres, garantissant une efficacité opérationnelle élevée.
◊ Capacité de balayage maximale : Jusqu'à 60 000 m³/h.
◊ Vitesse de fonctionnement : 3-20 km/h, ajustable en fonction du niveau de contamination de la route.

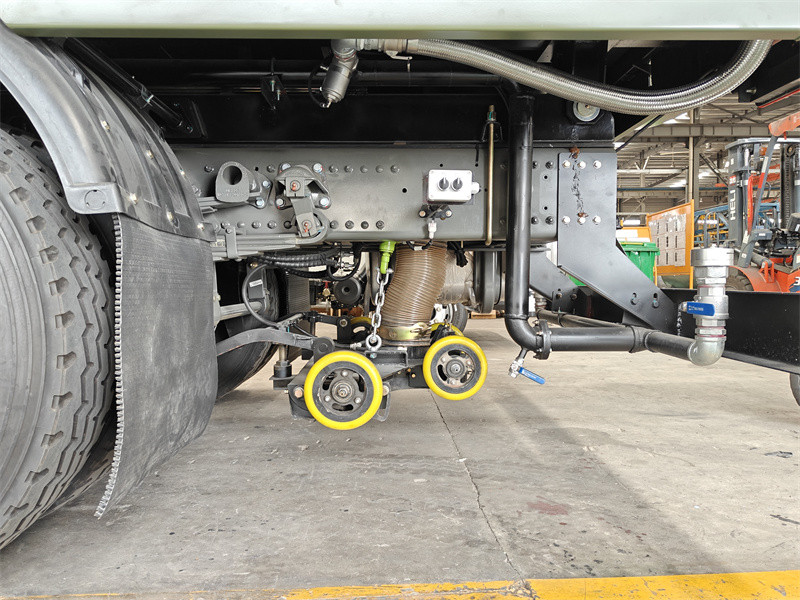

• Système d'aspiration :
Il est doté d'une large ouverture d'aspiration qui fonctionne en coordination avec le ventilateur pour collecter et acheminer efficacement les débris recueillis par les brosses dans le réservoir à déchets.

• Système de lavage haute pression :
◊ Pompe haute pression : Pompe à piston haute pression PINFL PF36 (Allemagne) (vitesse de fonctionnement 1150 tr/min, pression 16 MPa, débit 150 L/min), fournissant de l'eau à très haute pression pour éliminer les taches tenaces.
◊ Largeur de lavage : La largeur du lavage haute pression est de 2,5 mètres.
◊ Disposition des buses : Plusieurs buses de lavage sont installées à l'avant de la cabine pour un rinçage efficace du sol.
• Système de suppression des poussières à basse pression :
◊ Pompe basse pression : Pompe à eau basse pression Hangzhou Weilong 60/90 avec un débit de 60 m³/h. Des buses supplémentaires en forme d'éventail sont positionnées devant les brosses pour la suppression des poussières pulvérisées, évitant ainsi la pollution secondaire par les poussières pendant le fonctionnement.

• Système de ventilation :
◊ Utilise un ventilateur Weiye, qui génère une pression et un débit d'air élevés pour créer une aspiration puissante au niveau de l'orifice d'aspiration, assurant ainsi une récupération complète des déchets. Doté d'une fonction autonettoyante, il élimine automatiquement la poussière et les débris accumulés à l'intérieur du ventilateur, garantissant un fonctionnement optimal.
◊ Des buses sont également installées devant les brosses, permettant une coordination parfaite entre le lavage et le balayage.
»IV.Fonctionnement et contrôle
Le véhicule est équipé de deux systèmes de commande opérationnels pour un fonctionnement flexible et efficace :

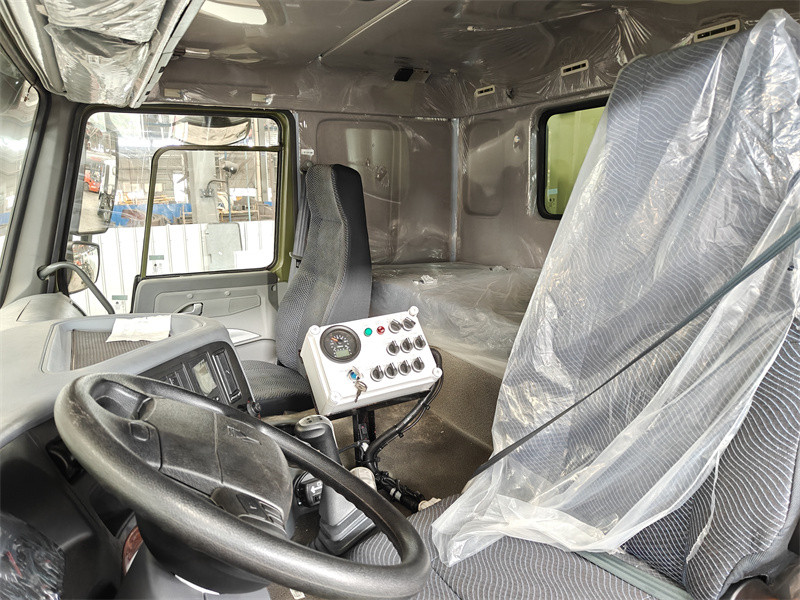

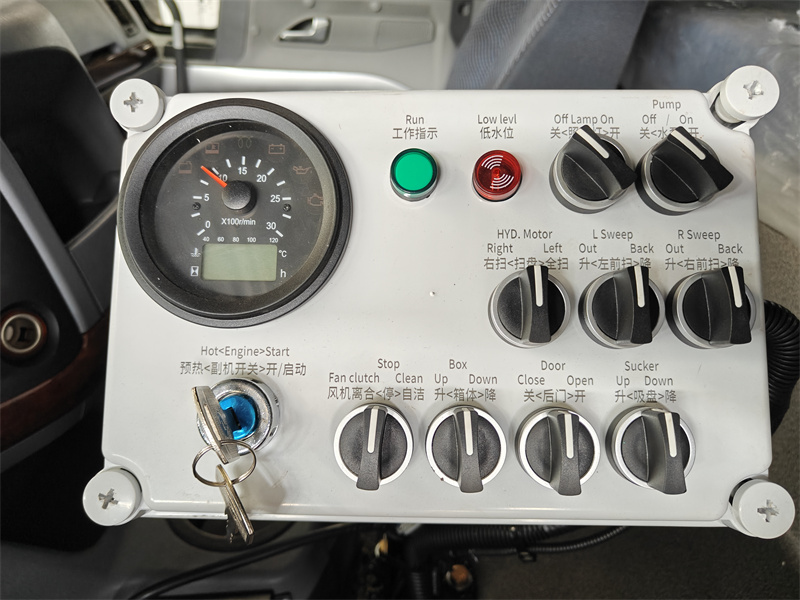

1. Panneau de commande dans la cabine : Intègre le contrôle et l'affichage de toutes les fonctions principales, permettant à l'opérateur d'effectuer la plupart des tâches sans quitter la cabine. Comprend :
★ Unité d'affichage: Tachymètre du moteur auxiliaire, indicateurs d'état de fonctionnement, voyant d'avertissement de niveau d'eau bas.
★Interrupteurs de fonction: Interrupteur d'éclairage, interrupteur de pompe à eau.
★ Boutons de commande:

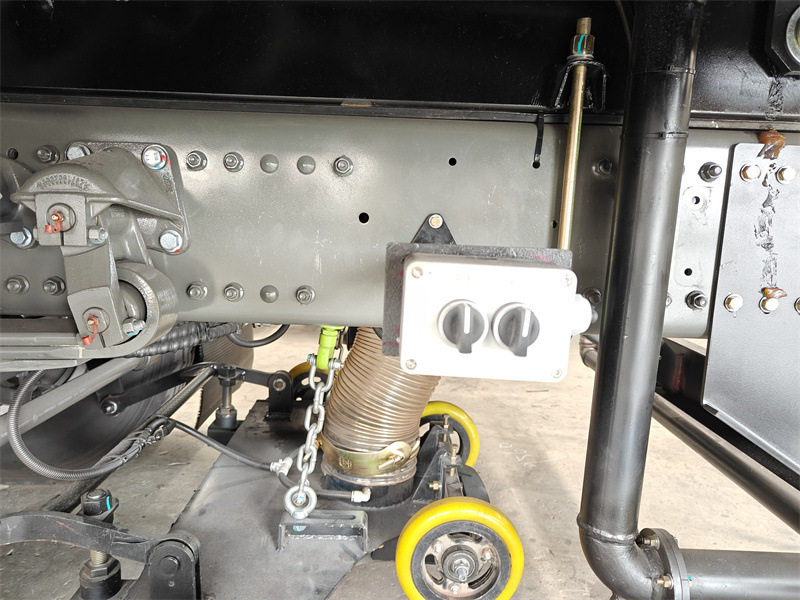

2. Boîtier de commande auxiliaire près de l'orifice d'aspiration:
Conçu pour une utilisation aisée, ce boîtier de commande secondaire comprend :
Bouton d'ouverture/fermeture de la porte arrière
