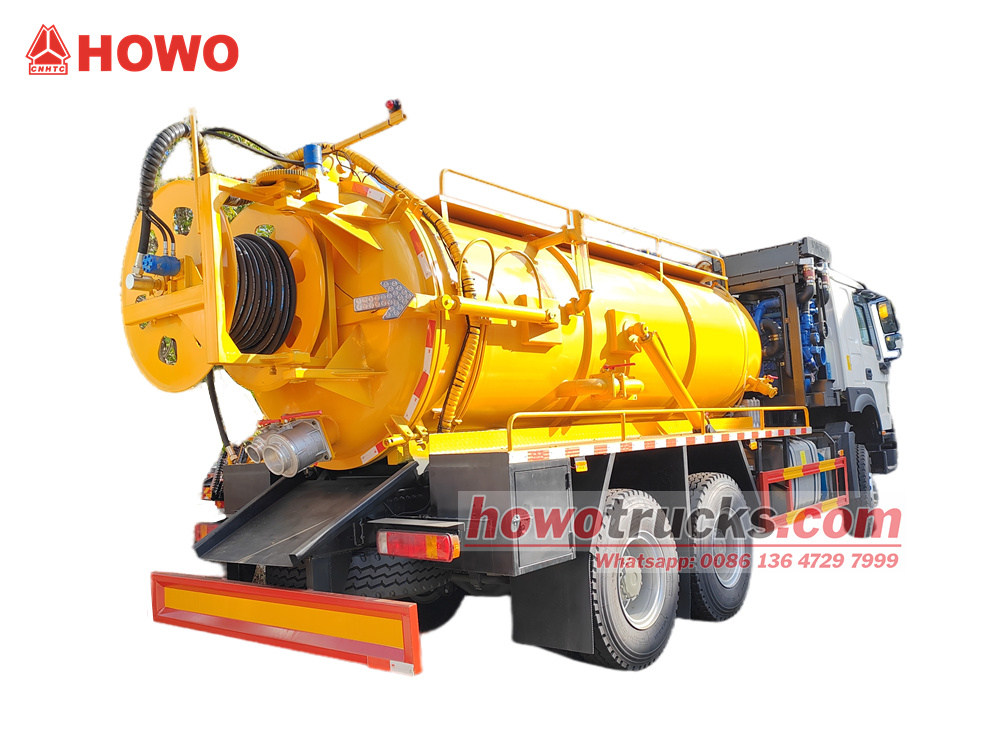

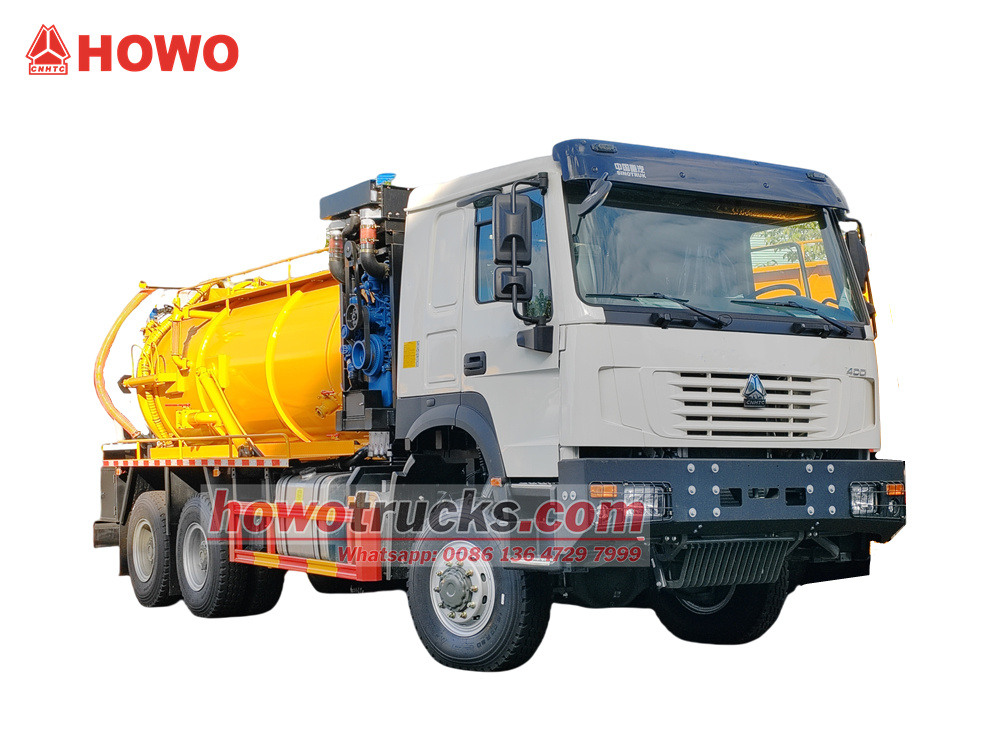

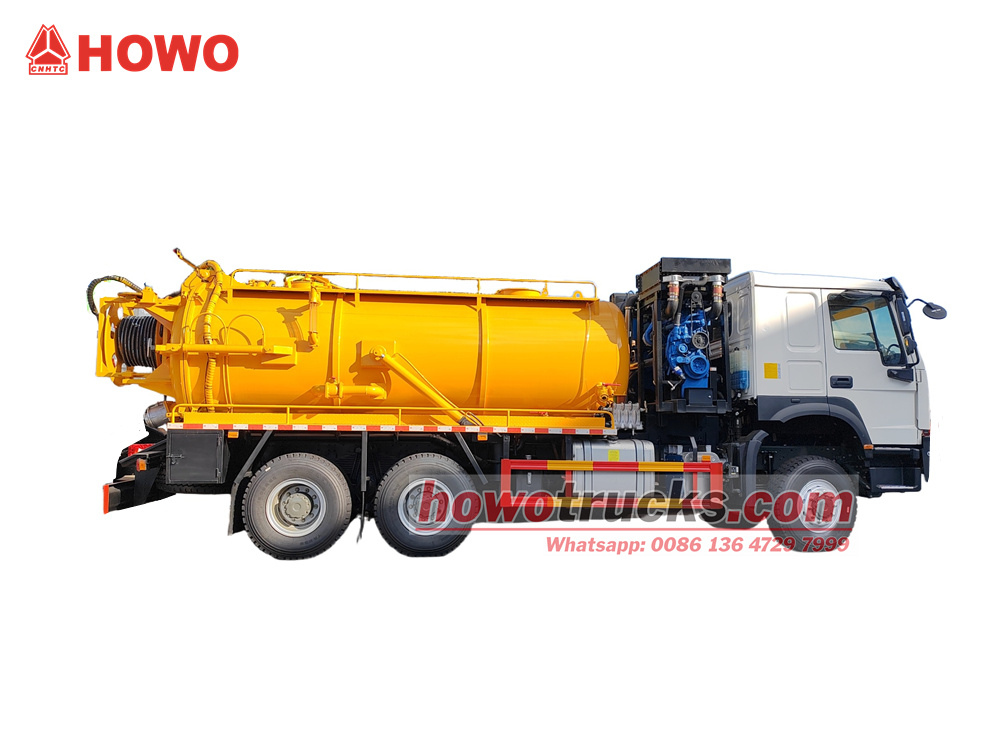

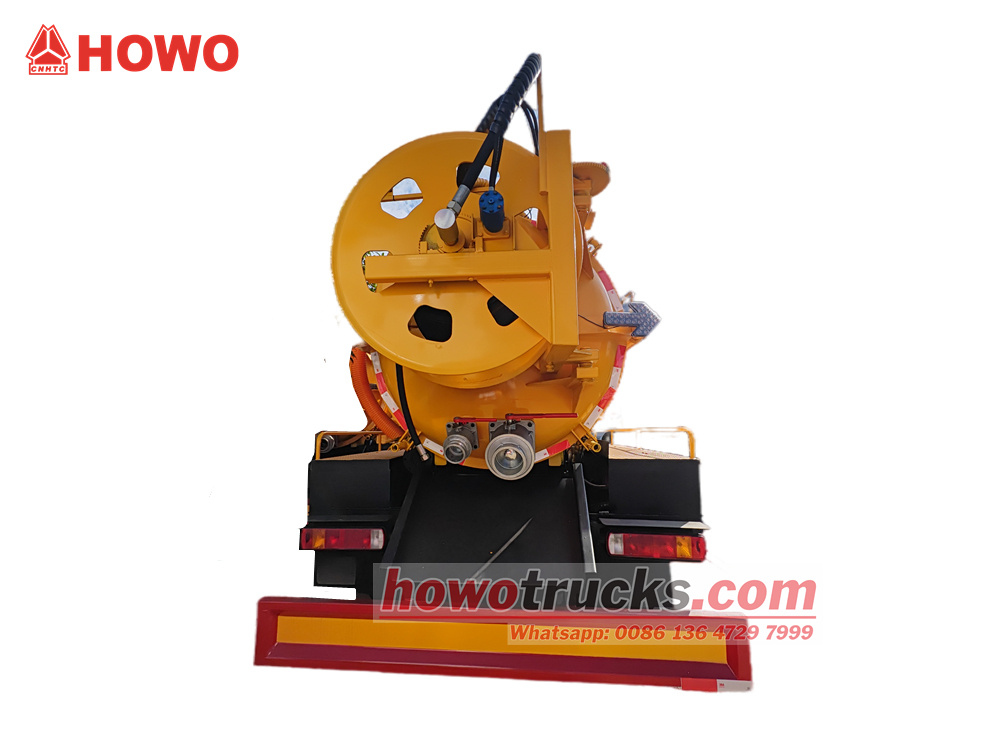

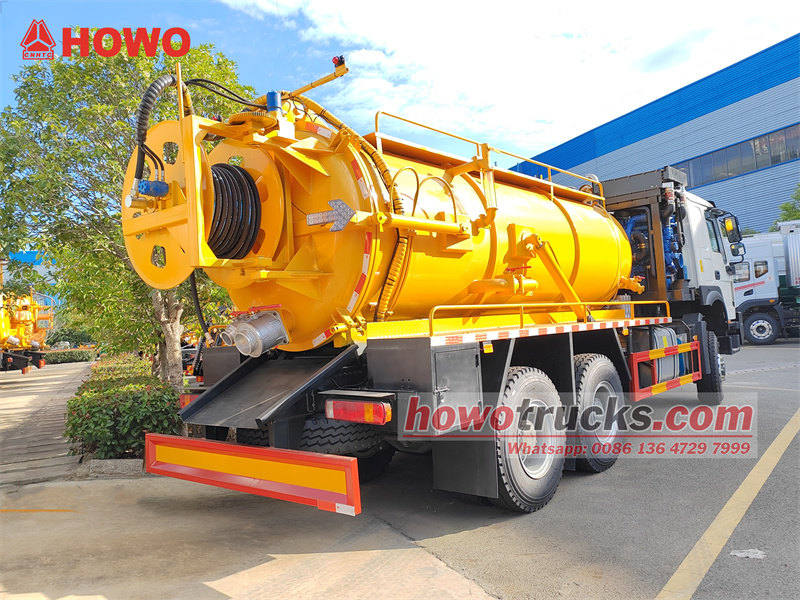

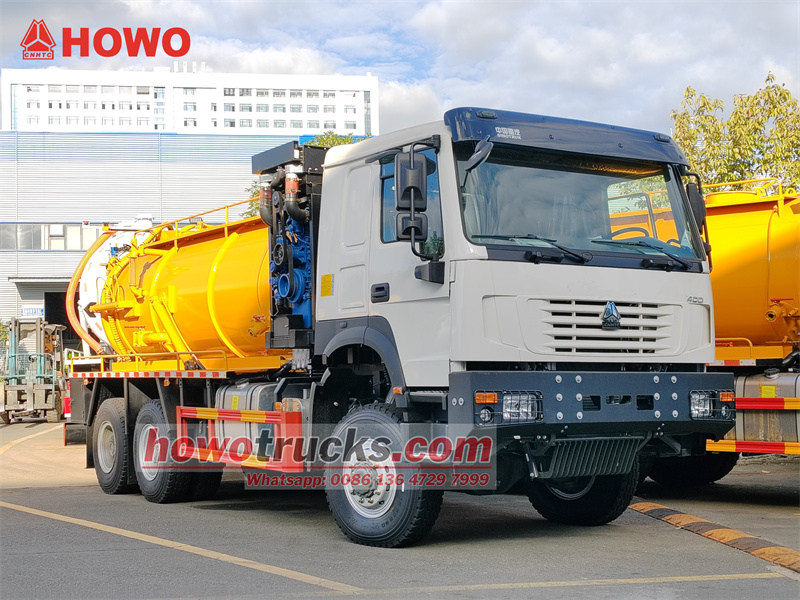

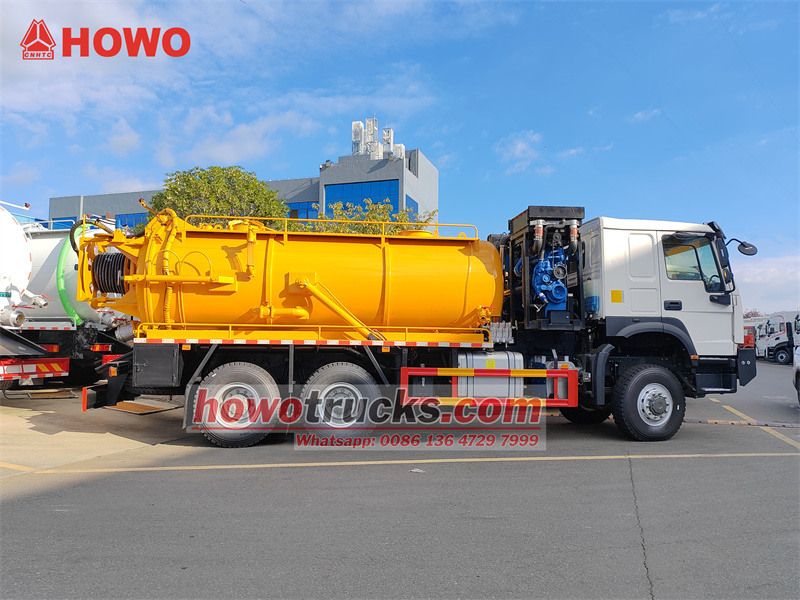

Véhicule de nettoyage par jet d'eau sous vide combiné Howo 6x6

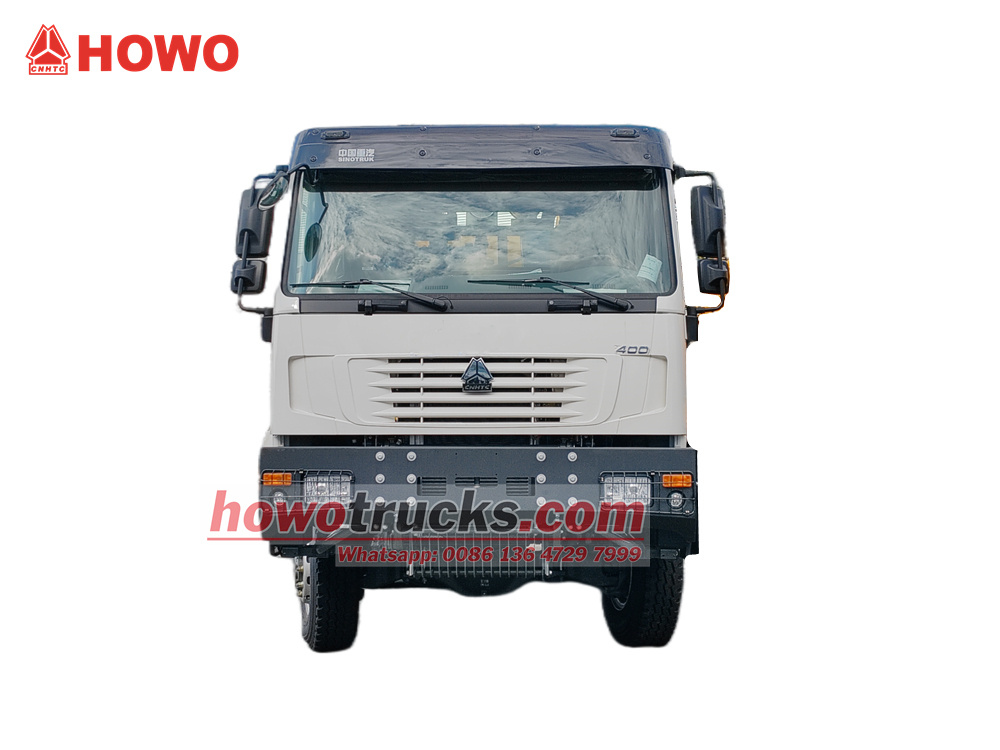

La drague combinée HOWO 6X6 de 12 m³ est une version modifiée du châssis à quatre roues motrices Sinotruk HOWO 6x6. Elle est dotée d'une cabine semi-rigide, d'un empattement de 4 300 mm + 1 400 mm et est équipée d'un moteur Weichai WP10H400E62 Euro 6 de 400 ch et d'une boîte de vitesses à 10 rapports HW19710. Le véhicule est équipé d'une cuve à eaux usées de 10 m³ et d'une cuve à eau de nettoyage de 2 m³, chacune compartimentée.
Le véhicule d'aspiration des eaux usées Howo est équipé d'un réservoir d'huile hydraulique, d'une vanne de refoulement, d'une pompe à vide de circulation d'eau SK-15, d'un tuyau d'aspiration et de refoulement des eaux usées, d'une pompe de nettoyage haute pression, d'un enrouleur de nettoyage haute pression, d'un séparateur de vapeur d'eau, d'un séparateur huile-gaz, d'une fenêtre de visualisation du niveau de liquide et d'une échelle.
capacité de travail :
12cbmType de cabine :
Howo one and half cabinSystème d'entraînement :
6x6,LHDEmpattement ( mm ) :
4300+1400Spécifique au moteur :
400HP/WP10H400E62boîte de vitesses :
HW 19710 10-speed,manualEssieu avant ( kg ) :
7000Essieu arrière ( kg ) :
1800(2 axles)
Fabricant:CSGROUPE DE CAMIONS LIMITÉ.
Nous sommes un fabricant professionnel de véhicules spéciaux,
Tout neuf et100%Qualitégaranti.
▶I. Présentation du produit :
LeVéhicule de nettoyage par jet d'eau sous vide combiné Howo 6x6 Conçu pour le dragage de canalisations urbaines, l'évacuation des eaux usées et le nettoyage haute pression, cet engin est équipé d'un moteur Weichai de 400 chevaux et d'une transmission à 10 vitesses, offrant une puissance remarquable. Il dispose d'une cabine intégrée de 10 m.³ fosse septique et un réservoir de 2 m³ Ce véhicule est équipé d'un réservoir d'eau propre à compartiments séparés, d'une pompe à vide de circulation d'eau SK-15, d'une pompe de nettoyage haute pression et d'un enrouleur. Il assure efficacement l'aspiration, le drainage et le rinçage des canalisations des eaux usées. Intégrant ces fonctions, il est adapté aux terrains difficiles et aux opérations intensives, offrant une excellente motricité et une grande efficacité.
▶II. ProduitCaractéristiques:
1. Adaptabilité tout terrain : La transmission intégrale 6x6 et le châssis à garde au sol élevée permettent de gérer facilement des situations complexes telles que les inondations urbaines et les routes de montagne.
2. Véhicule polyvalent : L'intégration des fonctions d'aspiration des eaux usées, de drainage et de rinçage à haute pression permet de réduire les coûts d'investissement en équipements.
3. Fonctionnement efficace : La conception compartimentée, associée à une pompe à vide haute puissance et à une pompe de nettoyage haute pression, raccourcit les cycles de fonctionnement et améliore l'efficacité par trajet.
4. Fiable et durable : Le châssis Sinotruk HOWO associé au moteur Weichai, véritable groupe motopropulseur d'exception, garantit un faible taux de panne et une maintenance aisée.
▶II. ProduitCaractéristiques:
| Howo 6x6Camion de nettoyage de canalisations par hydrojet | ||||
| Général | Marque du véhicule | Camions CS | ||
| Modèle de véhicule | CS5250GXH | |||
| Marque du châssis | ISUZU | |||
| Dimensions générales | 9350 * 2550 * 3930 mm | |||
| PTAC / Poids à vide | 25000 kg / 12500 kg | |||
| Charges par essieu | 7000/18000 (Groupe à deux essieux) | |||
| Taxi | Capacité de la cabine | Châssis-cabine SINOTRUK HOWO 6x6, une rangée et demie, avec climatisation, port USB et assistance au déneigement | ||
| Moteur | Type de carburant | Moteur 6 cylindres en ligne, injection directe, refroidissement par eau, quatre temps, turbocompressé et refroidi par échangeur, rampe commune haute pression à commande électronique, Hi+SC | ||
| Marque | WEICHAI | |||
| Modèle | WP10H400E62 | |||
| Pouvoir | 400 CV/ 294 kW | |||
| vitesse nominale | 1900 tr/min | |||
| Couple maximal | 1900N.m | |||
| vitesse de couple maximale | 1200-1300 tr/min | |||
| Déplacement | 9,5 L | |||
| Norme d'émission | Euro 2 | |||
| Châssis | Type de lecteur | 6x6, gauche conduite manuelle | ||
| Transmission | HW19710 10 vitesses, manuelle | |||
| Empattement | 4300+1400 mm | |||
| Nombre d'essieux | 3 | |||
| Spécifications des pneus | 12.00R20 | |||
| Numéro de pneu | 10 pneus et 1 pneu de secours | |||
| Vitesse maximale | 85 km/h | |||
| Peinture | Peinture métallisée | |||
| Superstructure | Réservoir | Capacité du réservoir | 10000 litres réservoir d'eaux usées, réservoir d'eau de nettoyage de 2000 litres | |
| Matériau du réservoir | acier au carbone | |||
| Pompe à vide | Haute pression Vide Pompe | Pompe à vide à circulation d'eau SK-15 YIFENG | ||
| Pression maximale | 8000 Pa | |||
| débit de pompage | 15 m³/min | |||
| niveau de vide(-450 mmHg) psquat taux | 13,5 m³/min | |||
| angle de levage du réservoir | 45 degrés | |||
| vitesse nominale | 970 tr/min | |||
| Pouvoir | pompe à vide | 30 kW | ||
| Compresseur | 37 kW | |||
| Tête d'aspiration | 7m | |||
| Buses | Un ensemble de buses était inclus. | |||
| Pompe à vide | Très efficace, taux de vide 93%, aspiration et refoulement rapides, hauteur d'aspiration 6 m. | |||
| Pompe haute pression | Taper | SYLT/SY90-56 | ||
| Couler | 350 L/min | |||
| Pression | 17 MPa | |||
| Tuyau haute pression | Conduite d'eau haute pression de 30 m de diamètreφ19 | |||
| Buse à jet | 10 unités standard avec différents modèles | |||
| La porte arrière peut être ouverte hydrauliquement pour une évacuation complète des déchets solides. | ||||
| Accessoires standard inclus : regard d’égout, trousse à outils, manuel en anglais… | ||||
| Facultatif | ** Le matériau du réservoir pourrait être de l'acier inoxydable. | |||
▶Ⅲ. ProduitDétails:

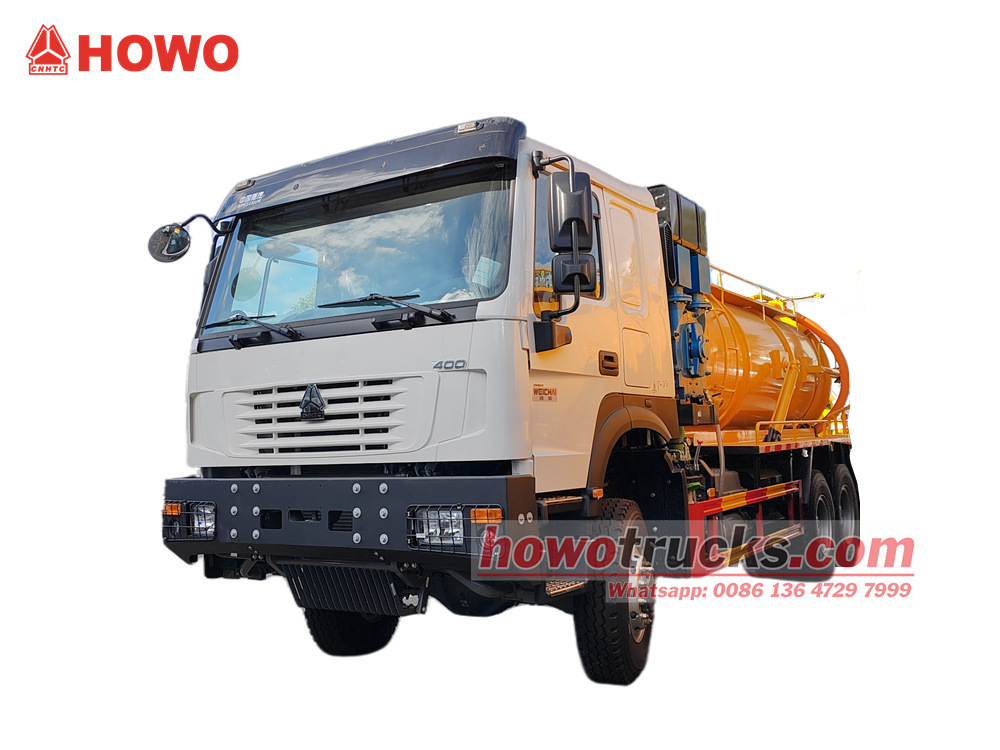

Configuration du châssis principal
1. Type de transmission : Transmission intégrale 6x6, adaptée aux conditions difficiles telles que la boue, les pentes et les routes non pavées.
2. Cabine : Cabine à une rangée et demie, trois places assises.
3. Empattement : 4300 + 1400 mm, configuration à double empattement.
4. Groupe motopropulseur :
o Moteur : Weichai WP10H400E62, conforme aux normes d'émission Euro 6, se targue d'une puissance de 400 chevaux et d'un couple élevé à bas régime, adapté à la montée de charges lourdes.
o Transmission : Transmission manuelle HW19710 à 10 vitesses, offrant une large gamme de rapports et de vitesses.

Système du haut du corps :
La partie supérieure constitue le cœur du véhicule de dragage combiné, intégrant une cuve de 12 mètres cubes et divers équipements d'exploitation spécialisés.

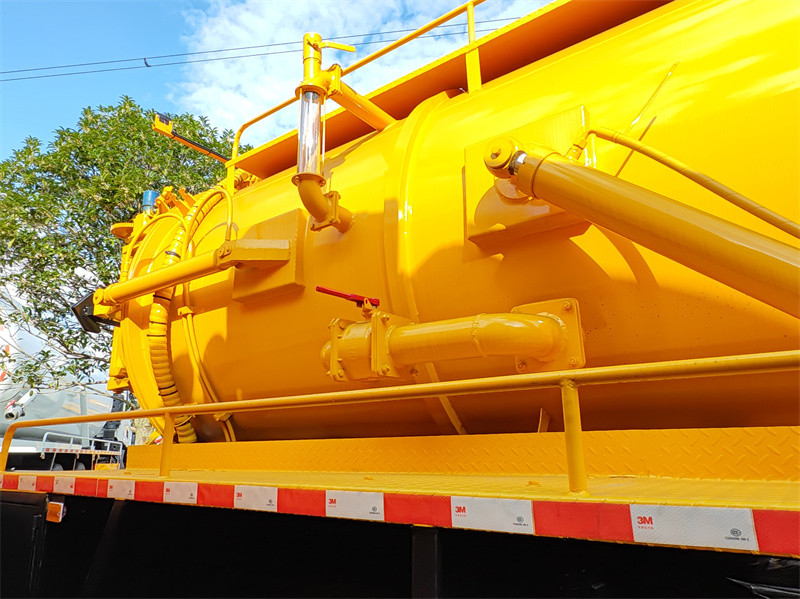

• Assemblage du réservoir :
o Capacité totale : 12 mètres cubes.
Conception à compartiments séparés : Ce système utilise un réservoir d’eaux usées de 10 m³ et un réservoir d’eau propre de 2 m³. Cette conception garantit une séparation stricte des fluides propres et souillés. Le réservoir d’eau propre alimente le système de nettoyage haute pression, tandis que le réservoir d’eaux usées stocke les déchets récupérés. Ces compartiments séparés empêchent toute interférence entre les deux, améliorant ainsi considérablement l’efficacité et la facilité d’utilisation.

Composants opérationnels de base :
1. Système d'aspiration sous vide :

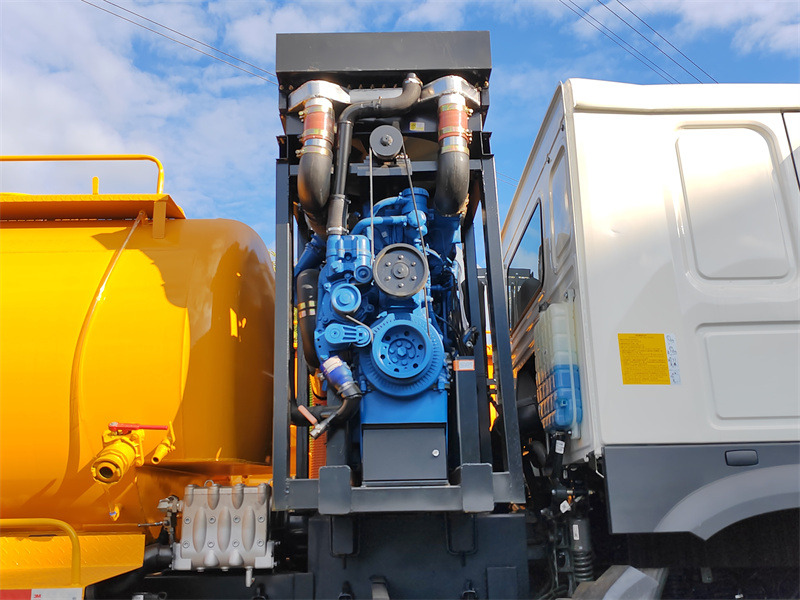

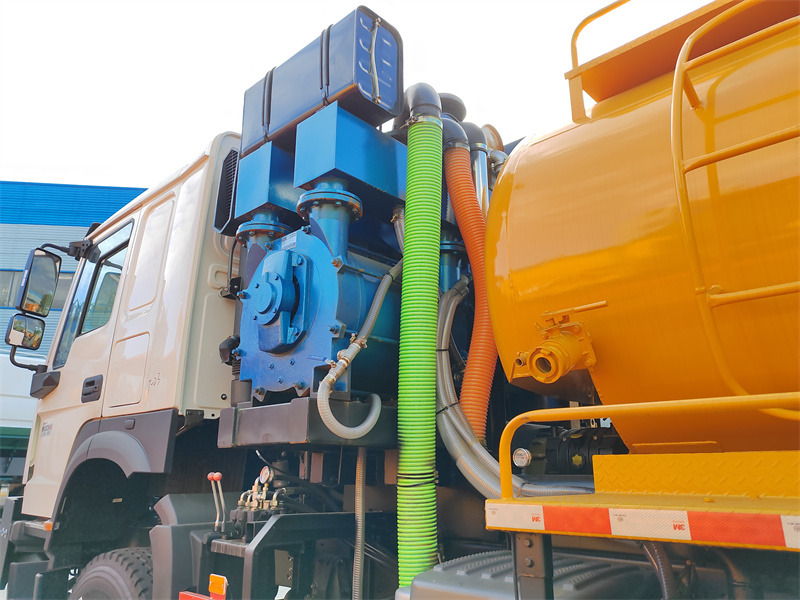

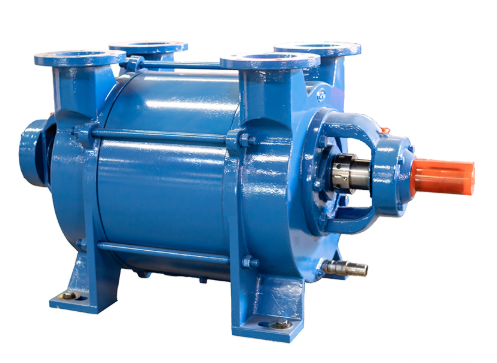

Équipement de base :Pompe à vide à circulation d'eau Yifeng SK-15. Capacité d'aspiration maximale de 15 m³.³Avec un débit de 100 µm/min et un vide maximal de -0,093 MPa, cette pompe offre une vitesse de pompage rapide, un vide poussé et la capacité de tolérer de petites quantités de liquide, ce qui en fait la clé d'une extraction efficace des eaux usées.
Systèmes auxiliaires : Dotés d'un séparateur de vapeur d'eau et d'un séparateur huile-gaz, ces appareils séparent efficacement l'humidité et les brouillards d'huile de l'air aspiré, protégeant ainsi la pompe à vide et prévenant la pollution environnementale.
Conduite d'aspiration : Doté de tuyaux d'aspiration et de refoulement de grand diamètre pour un raccordement rapide et fiable, assurant une extraction efficace.



2. Système de nettoyage haute pression :

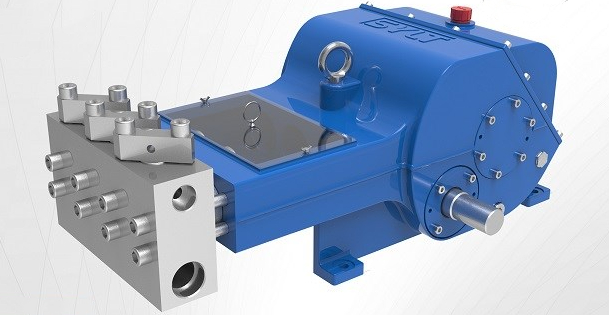

Équipement de base : La pompe de nettoyage haute pression SYLT/SY90-56, avec un débit de 350 L/min, génère un flux d'eau à très haute pression pour éliminer les blocages et rincer les parois des tuyaux.

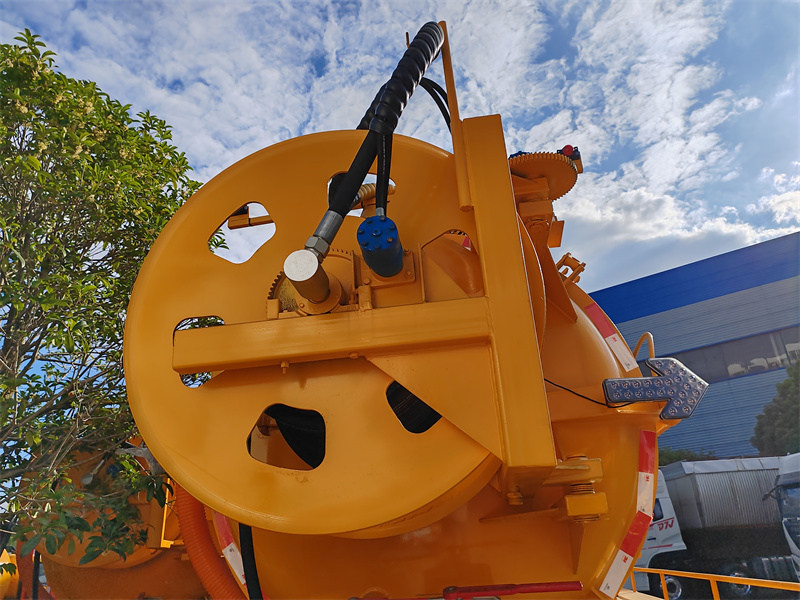

Dispositif de fonctionnement : L'enrouleur de nettoyage haute pression, généralement équipé d'un tuyau haute pression de plusieurs dizaines de mètres de long et d'une buse de nettoyage spécialisée, offre une grande flexibilité d'utilisation et peut pénétrer profondément dans les canalisations.
3. Système hydraulique :

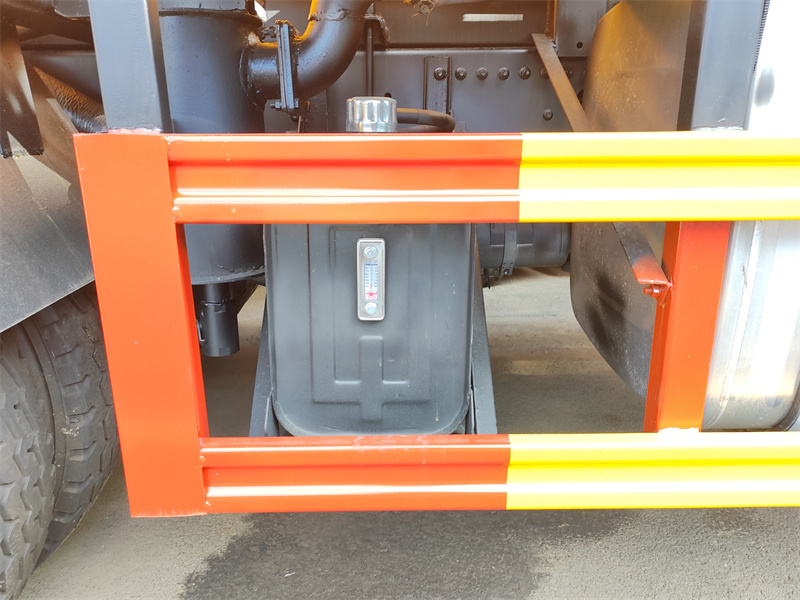

Source d'énergie : Un réservoir d'huile hydraulique indépendant et un groupe de pompe hydraulique fournissent une alimentation hydraulique stable et fiable à la pompe à vide, à l'enrouleur et aux autres équipements.


4. Autres appareils :
o Dispositif d'observation du niveau de liquide : Permet à l'opérateur de surveiller en temps réel le niveau de liquide dans le réservoir afin d'éviter toute surcharge.

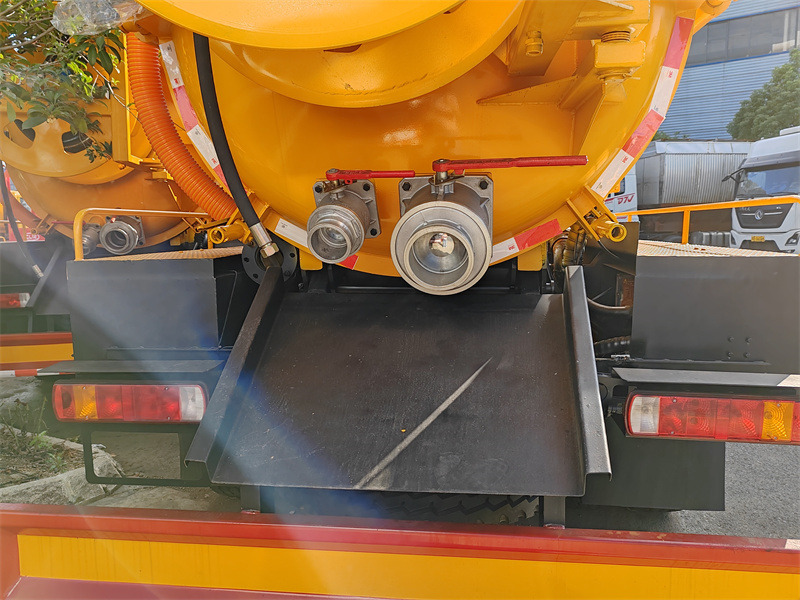

o Vanne de vidange : Permet une évacuation rapide et contrôlée des eaux usées du réservoir.
o Échelle : Une échelle est installée sur le côté gauche du réservoir pour faciliter l'accès à celui-ci en vue de son inspection ou de son entretien.

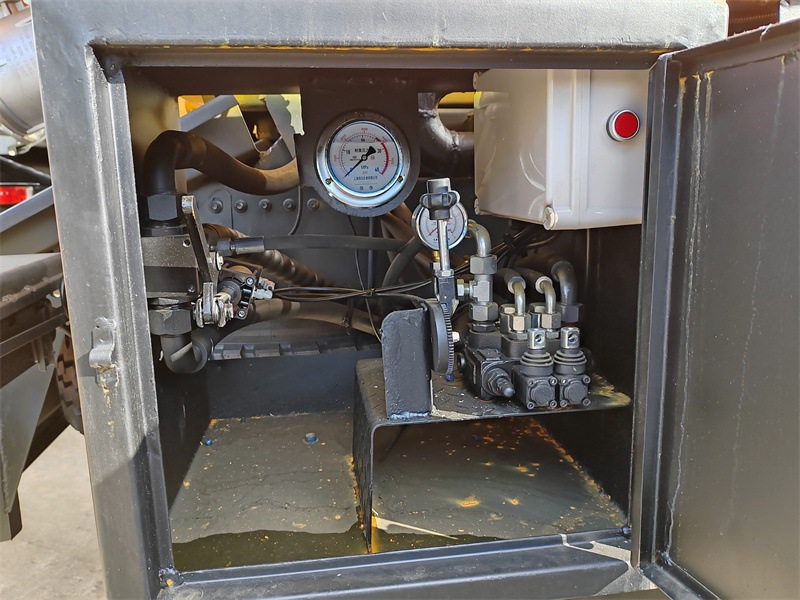

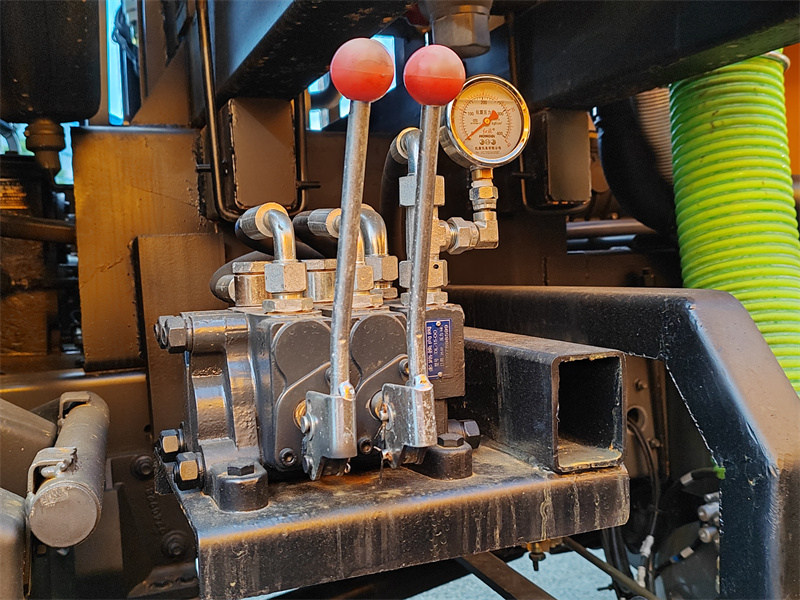

o Vanne de commande : Située du côté conducteur et sur le hayon, cette vanne commande manuellement la montée et la descente du réservoir ainsi que l'ouverture et la fermeture du hayon.
▶Ⅳ.Principe de fonctionnement:
Lors du fonctionnement du véhicule de dragage combiné HOWO 6X6 de 12 m³, la pompe à vide s'active en premier pour créer une dépression. Le tuyau d'aspiration aspire les eaux usées et les boues de la canalisation ou de la fosse vers la cuve de traitement. Un séparateur de vapeur d'eau empêche l'eau de pénétrer dans la pompe, garantissant ainsi la stabilité du système. Lorsque la cuve est pleine ou nécessite un nettoyage, la vanne de vidange s'ouvre pour évacuer les déchets. Pendant la phase de nettoyage haute pression, le réservoir d'eau propre alimente la pompe haute pression. Après pressurisation, un jet d'eau à haute pression est pulvérisé à travers un tuyau enroulé, débloquant le bouchon et nettoyant la canalisation. Le système hydraulique du véhicule contrôle le fonctionnement coordonné des différents composants, tandis que le châssis à quatre roues motrices 6x6 assure une puissance stable, garantissant ainsi la réalisation efficace des opérations intégrées d'aspiration, de vidange et de rinçage sur des terrains complexes, et complétant l'ensemble du processus d'entretien de la canalisation.
