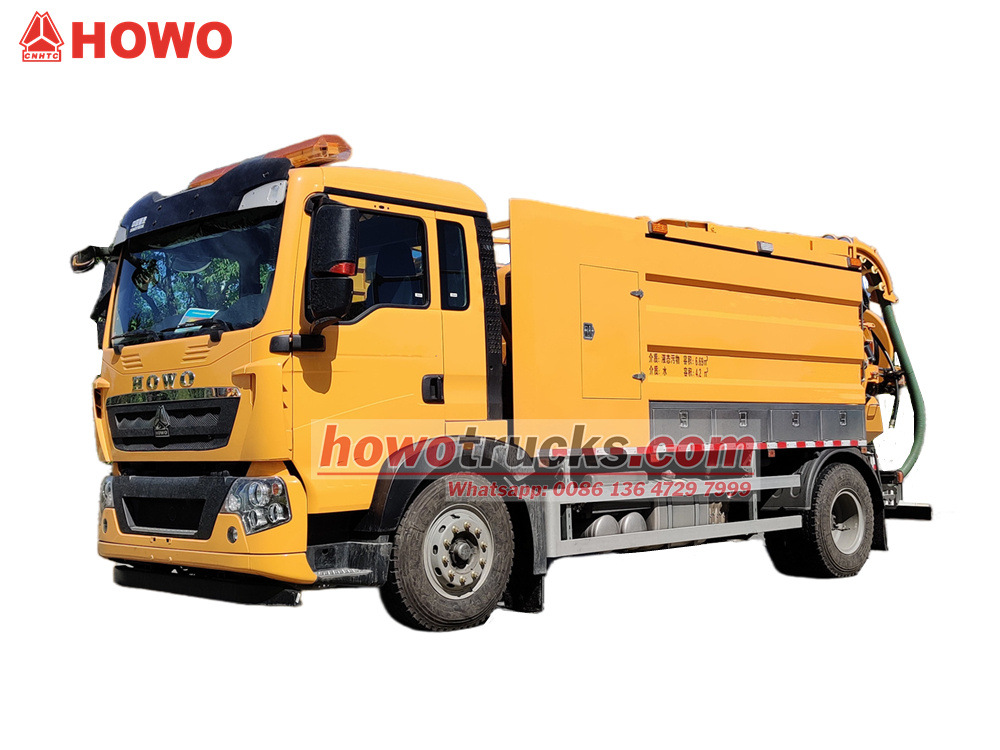

Camions aspirateurs industriels à eau HOWO

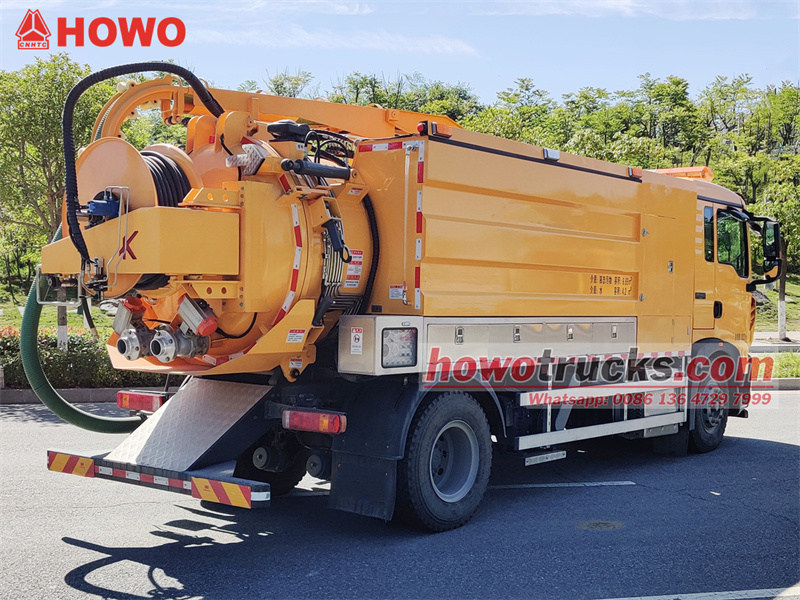

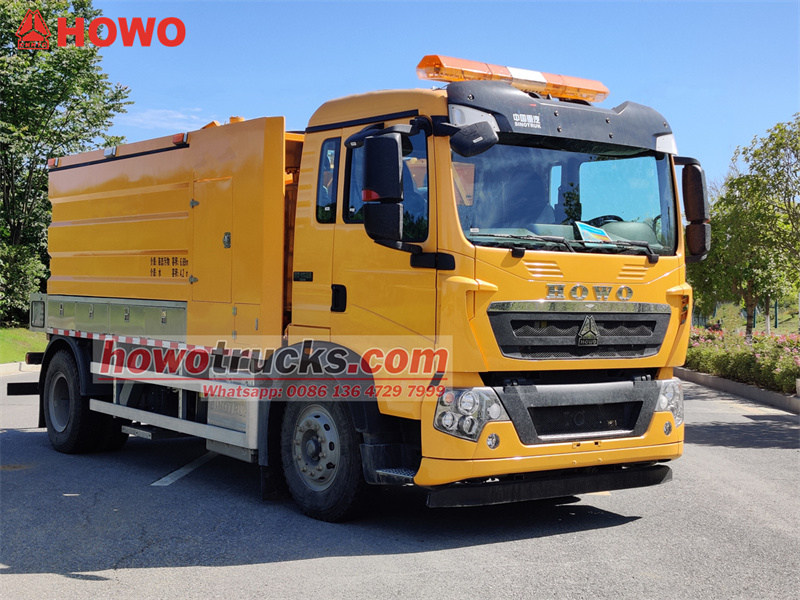

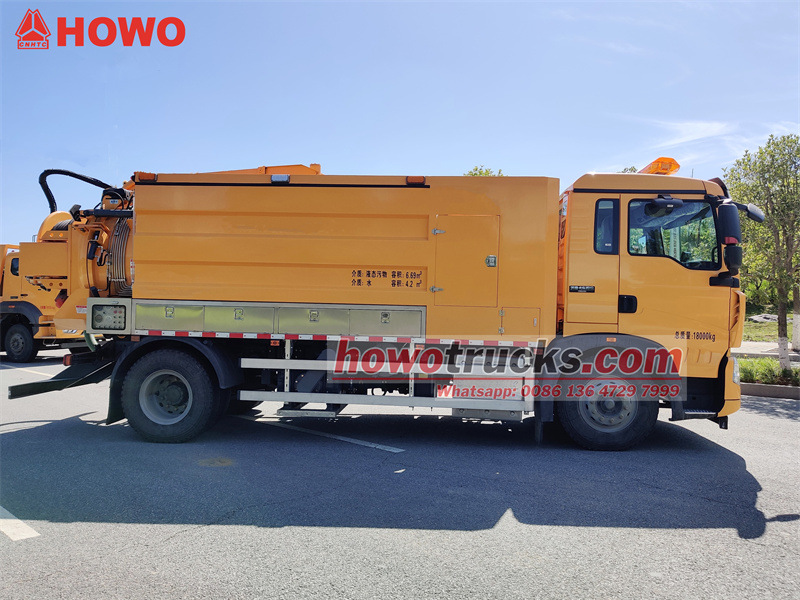

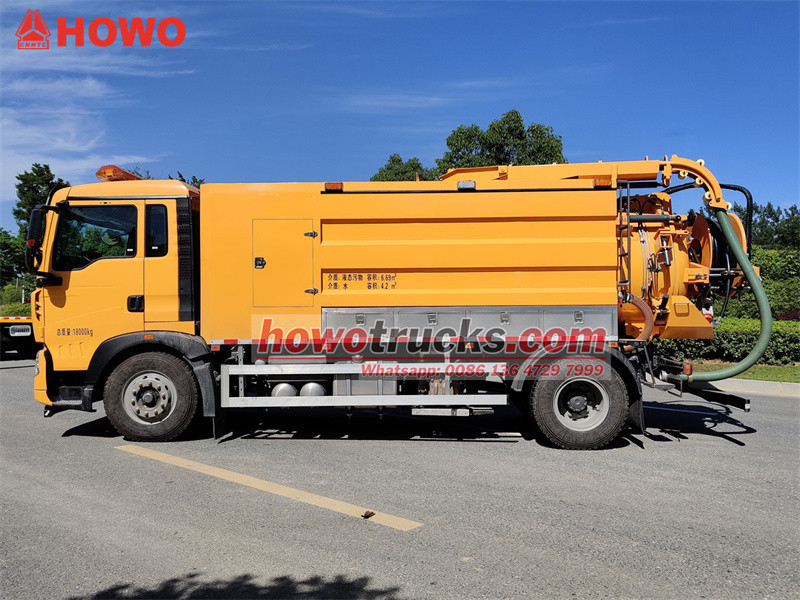

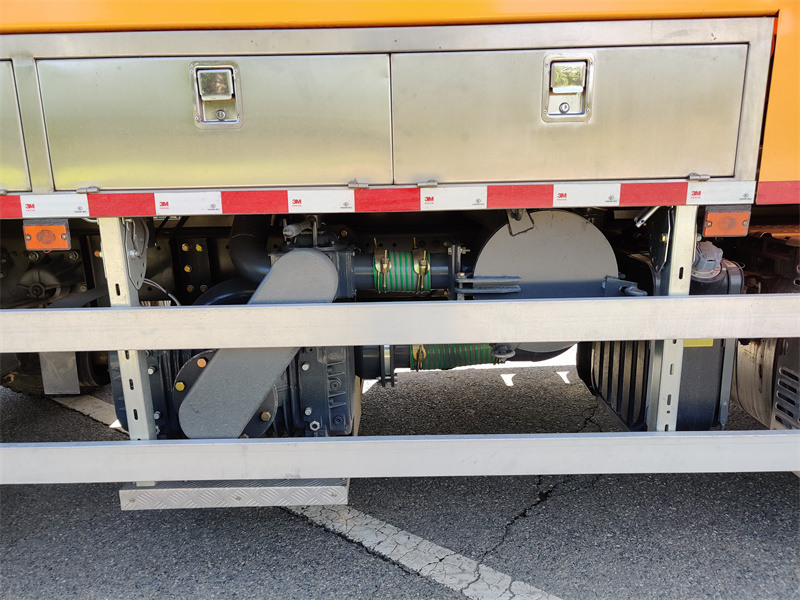

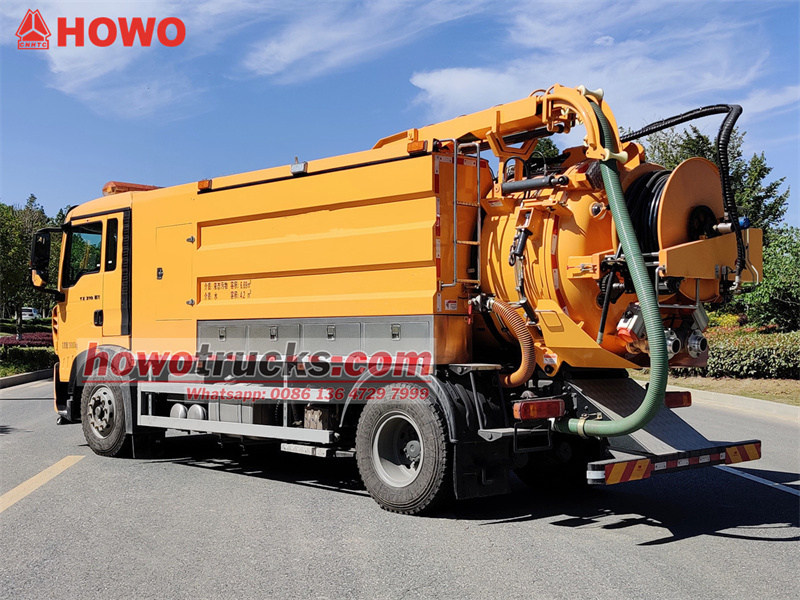

Le camion de dragage combiné HOWO 4x2 de 11 m³ est une version modifiée du châssis semi-cabine HOWO TX 2280. Doté d'un empattement de 4 500 mm, il est équipé d'un moteur Sinotruk MC07.31-60 et d'une boîte de vitesses à 6 rapports. Il comprend une cuve à eaux usées de 6,7 m³ et une cuve à eau propre de 4,2 m³, toutes deux en acier au carbone de 5 mm d'épaisseur. Des coffres à outils sont présents de part et d'autre de la cuve, l'un d'eux étant équipé d'un boîtier de commande, d'un enrouleur de hayon, d'une vanne de vidange, d'une échelle, d'un tube de niveau, etc. Le camion est également équipé d'une pompe à vide Jurop PVT400 et d'une pompe de nettoyage haute pression 3N2-SZ.
capacité de travail :
11cbmType de cabine :
Howo TX 2280 one and half cabinSystème d'entraînement :
4x2,LHDEmpattement ( mm ) :
4500Spécifique au moteur :
310HP /Sinotruk MC07.31-60boîte de vitesses :
Sinotruk 6-speed,manualEssieu avant ( kg ) :
6500Essieu arrière ( kg ) :
11500Le Camions aspirateurs industriels à eau HOWO Ces véhicules, à haut rendement, sont spécialement conçus pour l'entretien des canalisations municipales. Équipés d'un puissant moteur Sinotruk MC07.31-60 et d'une transmission à 6 vitesses, ils utilisent un système de nettoyage haute pression et d'aspiration par le vide, intégrant les fonctions d'aspiration, de débouchage et de nettoyage. Le système de nettoyage haute pression utilise une pompe 3N2-SZ pour pressuriser l'eau propre et éliminer les dépôts et les obstructions dans les égouts, tandis que le système d'aspiration par le vide s'appuie sur une pompe Jurop PVT400 pour extraire rapidement les boues grâce à une rampe d'aspiration.

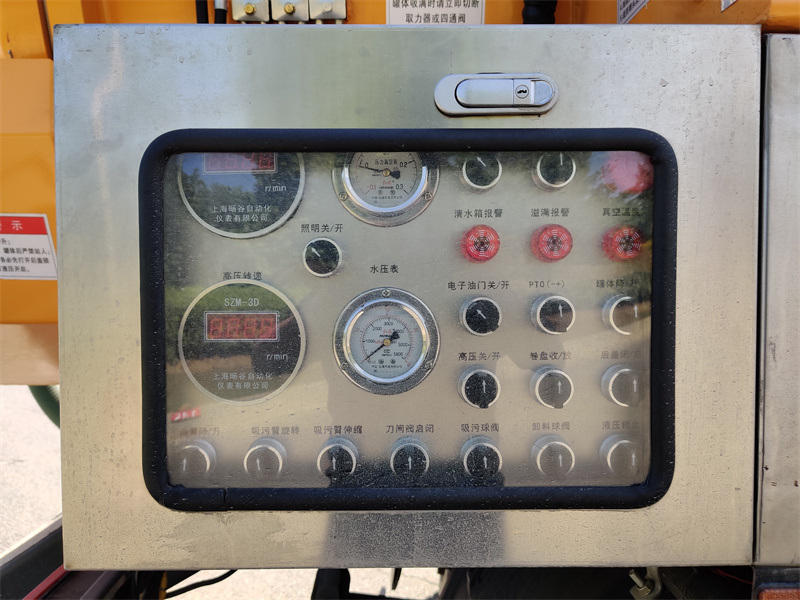

Le véhicule est équipé d'un boîtier de commande intelligent avec instrumentation intégrée et surveillance, incluant des alarmes de débordement et de température de vide pour les réservoirs d'eau propre et d'eaux usées, ainsi que des commandes électroniques pour l'accélérateur, la prise de force, la haute pression et l'éclairage. Ces commandes permettent également de actionner le relevage du réservoir, l'ouverture et la fermeture du couvercle arrière, la rétraction de l'enrouleur et le bras d'aspiration, pour une utilisation simplifiée.

Notre usine est un fabricant professionnel dans le secteur des camions.
Nous garantissons que tous nos produits sont neufs et de haute qualité.
»I.Définition et introduction du produit :
Fabricant:CS TRUCKS GROUP LIMITÉE
Caractéristiques du produit
1. Fonctionnement efficace : Le grand réservoir de 11 mètres cubes réduit la fréquence d'irrigation et de drainage, augmentant ainsi la durée d'une opération.
2. Contrôle intelligent : Le boîtier de commande intégré permet le fonctionnement simultané de plusieurs systèmes, simplifiant ainsi l'utilisation.
3. Fiable et durable : Le réservoir en acier au carbone avec traitement anticorrosion résiste aux conditions d'utilisation difficiles ; la pompe à vide/pompe de nettoyage haute pression de haute qualité présente un faible taux de panne.
4. Conception de sécurité : De multiples systèmes d'alarme et des verrous hydrauliques préviennent les accidents dus à une mauvaise utilisation.
» II.Paramètres du produit pour le nettoyeur à jet d'air sous vide HOWO 11CBMcamion:
| HOWO 11CBM Camion de nettoyage des égouts à jet d'eau combiné | |||
| Général | Marque du véhicule | Camions CS | |
| Modèle de véhicule | CS5180GXH | ||
| Marque du châssis | COMMENT | ||
| Dimensions générales | 8980 * 2550 * 3250 mm | ||
| PTAC / Poids à vide | 18000 kg / 12700 kg | ||
| Charges par essieu | 6500/11500 kg | ||
| Taxi | Capacité de la cabine | HOWO TX 2280 une rangée et demieavec prise secteur, port USB et assistance au pilotage | |
| Moteur | Type de carburant | Diesel, 6 cylindres en ligne, 4 temps, suralimenté, refroidi par échangeur, refroidi par eau | |
| Marque | Sinotruk | ||
| Modèle | MC07.31-60 | ||
| Pouvoir | 310 HP/ 225 kW | ||
| vitesse nominale | 2200 tr/min | ||
| Couple maximal | 1230N·m | ||
| vitesse de couple maximale | 1200-1800 tr/min | ||
| Déplacement | 6,87 L | ||
| Norme d'émission | Euro VI | ||
| Châssis | Type de lecteur | 4x2, gauche conduite manuelle | |
| Transmission | Sinotruk 6 vitesses, manuel | ||
| Empattement | 4500 mm | ||
| Nombre d'essieux | 2 | ||
| Spécifications des pneus | 10.00R20 18PR | ||
| Numéro de pneu | 6 pneus et 1 pneu de secours | ||
| Vitesse maximale | 89km/h | ||
| Peinture | Peinture métallisée | ||
| Superstructure | Réservoir | Capacité du réservoir | 6700 litres réservoir d'eaux usées, réservoir d'eau de nettoyage de 4200 litres |
| Matériau du réservoir | 5acier au carbone de mm avec traitement antiseptique | ||
| angle de levage du réservoir | ≥45° | ||
| Pompe à vide | Vide Pompe | Jurop PVT400 | |
| Couler | 2600 m³/h,43300L/min,1530cfm | ||
| vitesse de rotation | 3400 tr/min | ||
| Vitesse maximale sous vide maximal | 2900 tr/min | ||
| Vide | 27.8 Hg,93% | ||
| vide continu | 45 degrés | ||
| Pression maximale | 2barre, 29 psi | ||
| Puissance maximale à vide. | 100 CV/ 74 kW | ||
| Poids | 240 kg | ||
bras à ventouse | Équipé | ||
| Tête d'aspiration | Longueur de 7 m avec DN 100 mm | ||
| Temps d'aspiration | 250 s | ||
| Buses | Un ensemble de buses était inclus. | ||
| Pompe à vide | Très efficace, taux de vide 93%, aspiration et refoulement rapides, hauteur d'aspiration 6 m. | ||
| Pompe de nettoyage haute pression | Taper | 3N2-SZ | |
| Couler | 102-200 L/min | ||
| Pression | 6-43 MPa | ||
| Tuyau haute pression | Conduite d'eau haute pression de 30 m de diamètreφ19 | ||
| Buse à jet | 10 unités standard avec différents modèles | ||
| La porte arrière peut être ouverte hydrauliquement pour une évacuation complète des déchets solides. | |||
| Accessoires standard inclus : regard d’égout, trousse à outils, manuel en anglais… | |||
| Facultatif | ** Le matériau du réservoir pourrait être de l'acier inoxydable. | ||
» Ⅲ.Produit Introduction détaillée

Configuration du châssis principal
Le véhicule de nettoyage combiné HOWO 4x2 11cbm est construit sur le châssis HOWO TX 2280 à une rangée et demie, équilibrant confort et maniabilité, ce qui le rend adapté aux opérations sur routes urbaines et complexes.
• Empattement : 4500 mm, optimisant la stabilité du véhicule et le rayon de braquage.
• Groupe motopropulseur : Équipé d'un moteur Sinotruk MC07.31-60 développant une puissance maximale de 310 chevaux et un couple de 1 200 Nm, il répond aux exigences d'une utilisation efficace. Sa boîte de vitesses à 6 rapports assure des passages de rapports fluides et une excellente consommation de carburant.

Spécifications principales du haut du corps
1. Conception du réservoir

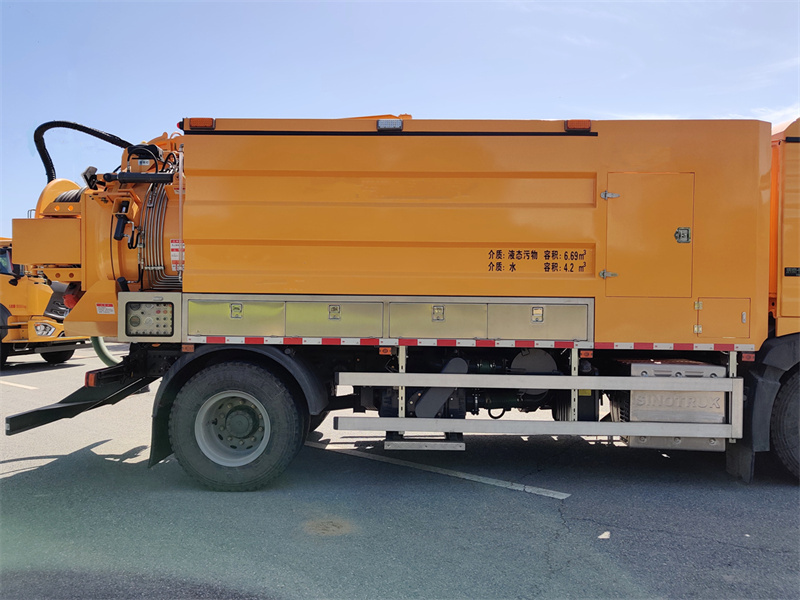

• Réservoir d'eaux usées : Réservoir d'eau douce : 6,7 mètres cubes, 4,2 mètres cubes, pour une capacité totale de 11 mètres cubes, répondant aux besoins des opérations à grande capacité.
• Matériaux et savoir-faire : Fabriqué en acier au carbone de 5 mm d'épaisseur avec traitement anticorrosion, il offre une forte résistance aux chocs et une longue durée de vie.
• Optimisation structurelle : Le réservoir est doté d'une plaque interne brise-vagues afin de réduire les éclaboussures de liquide et d'améliorer la sécurité de conduite.

2. Système de nettoyage haute pression
• Pompe haute pression : Utilise une pompe de nettoyage haute pression 3N2-SZ avec une plage de pression de 6 à 43 MPa et un débit de 102 à 200 L/min, permettant de déboucher facilement les canalisations obstruées.
• Configuration de la buse : Les buses interchangeables, avec leurs différents angles, permettent divers modes de nettoyage, notamment le nettoyage direct et rotatif.
• Liaison du moulinet : Le dévidoir de nettoyage haute pression de 30 mètres peut être rétracté et déployé pour une utilisation aisée.

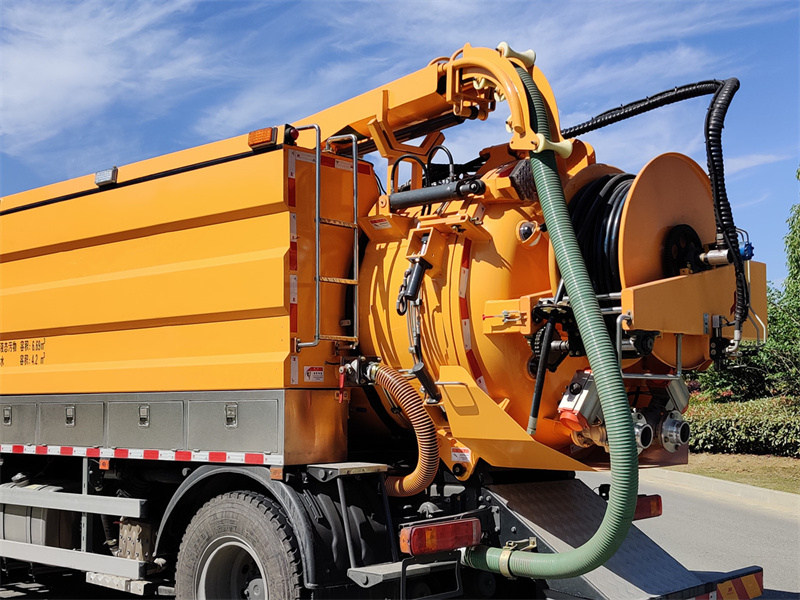

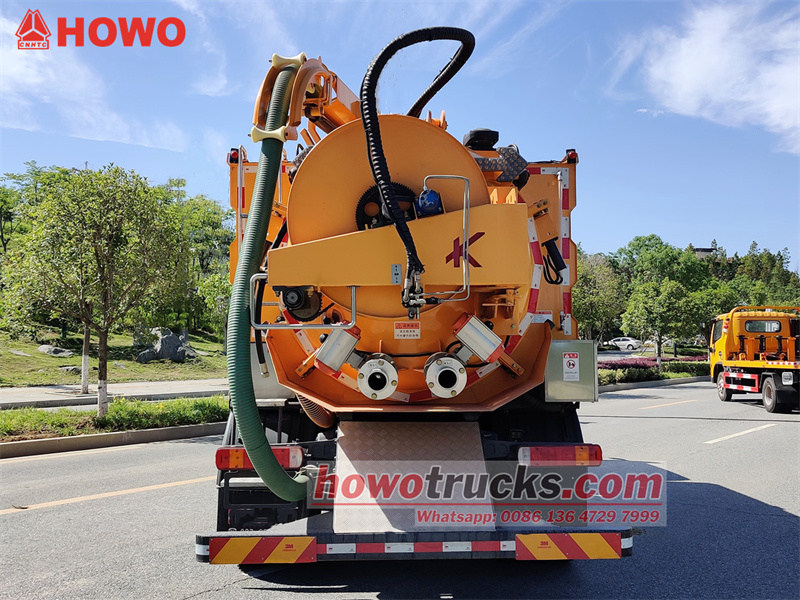

3. Composants fonctionnels du hayon
• Tailgate Reel : Doté d'un enrouleur de nettoyage haute pression, il permet une rétraction et une extension rapides, facilitant ainsi les opérations de nettoyage.

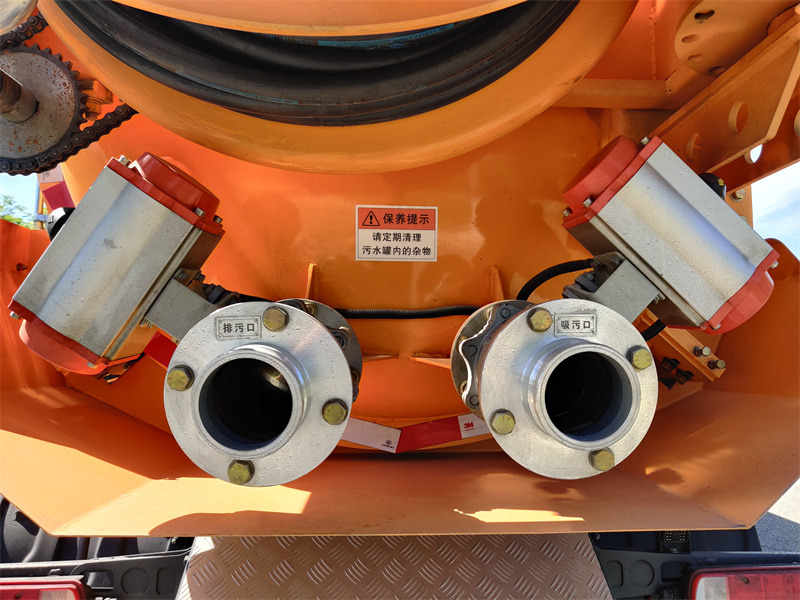

• Vanne de vidange : Assure une évacuation rapide des eaux usées, par gravité ou sous pression. • Échelle et tube de niveau : L'échelle arrière facilite l'entretien et le tube de niveau permet de visualiser le niveau de liquide dans le réservoir.

Systèmes d'exploitation de base
1. Système d'aspiration sous vide

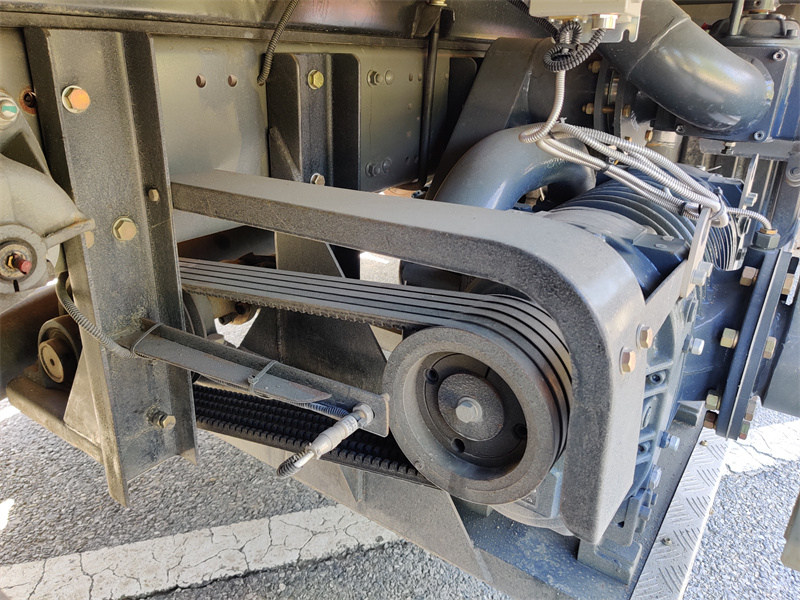

• Pompe à vide : Doté d'une pompe à vide italienne Jurop PVT400, il offre des vitesses d'aspiration rapides et des niveaux de vide élevés, augmentant ainsi l'efficacité d'aspiration de 30 %.

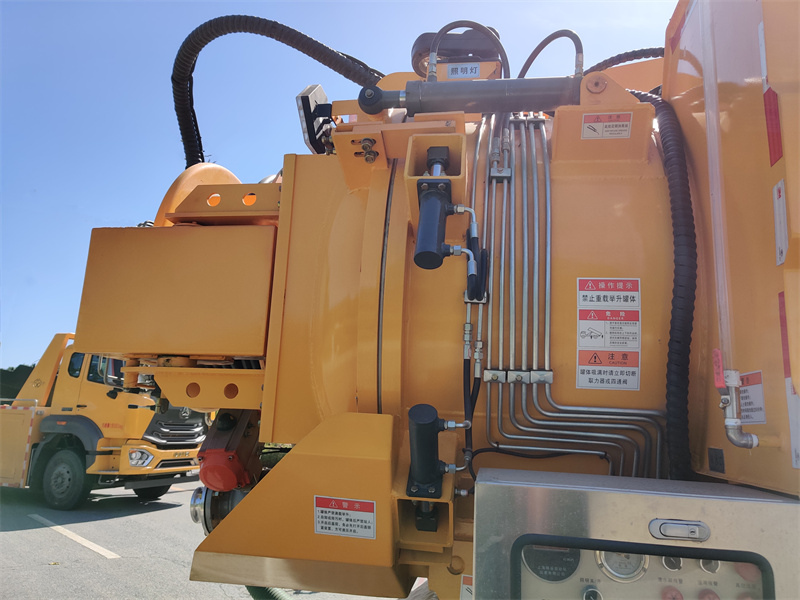

• Bras d'aspiration : 360° Sa conception rotative permet le levage, l'extension et la rotation, permettant une pénétration profonde dans des espaces étroits comme les égouts et les fosses septiques.
• Vanne à guillotine, vanne à bille d'aspiration et vanne à bille de refoulement : Les vannes à bille avec commande marche/arrêt assurent une excellente étanchéité.

2. Système de nettoyage haute pression
• Pompe haute pression : Utilise une pompe de nettoyage haute pression 3N2-SZ avec une plage de pression de 6 à 43 MPa et un débit de 102 à 200 L/min, permettant de déboucher facilement les canalisations obstruées.
• Configuration de la buse : Les buses interchangeables, avec leurs différents angles, permettent divers modes de nettoyage, notamment le nettoyage direct et rotatif.
• Liaison du moulinet : Le dévidoir de nettoyage haute pression de 30 mètres peut être rétracté et déployé pour une utilisation aisée.
-
Produits – Niveau 1 100 % personnalisé !
1. Nous pouvons réaliser les conceptions selon à votre besoin.
2. Nous pouvons vous proposer lehaute qualité et prix raisonnable
3. Nous pouvons vous proposerun service après-vente fiable
4. Nous avonséquipe de conception professionnelle et qualifiée
5.Livraison rapide. Toute commande est la bienvenue.
Nous, CS TRUCKS, fournissons également des pièces détachées (d'origine, OEM et de remplacement) pour tous types de camions et de remorques.
avec des remises et une excellente qualité pour garantir que les camions et remorques de nos clients soient en bon état de fonctionnement.
»IV. Principe de fonctionnement
1. Système d'aspiration sous vide : Une pompe à vide Jurop PVT400 génère une dépression qui est ensuite aspirée dans une cuve en acier au carbone de 6,7 m³ via un bras d'aspiration. Une soupape de trop-plein, installée sur le dessus de la cuve, déclenche automatiquement une alarme de débordement et ferme l'orifice d'aspiration pour empêcher tout reflux. Le bras d'aspiration est réglable hydrauliquement en hauteur, en profondeur et en rotation afin de s'adapter à différentes positions de travail.
2. Système de nettoyage haute pression : En fonctionnement, la prise de force du châssis entraîne une pompe de nettoyage haute pression 3N2-SZ, qui pressurise l'eau propre du réservoir et la refoule par les buses enroulées pour rincer les parois internes de la canalisation. Le jet d'eau à grande vitesse crée une force d'impact puissante, éliminant les taches tenaces.
