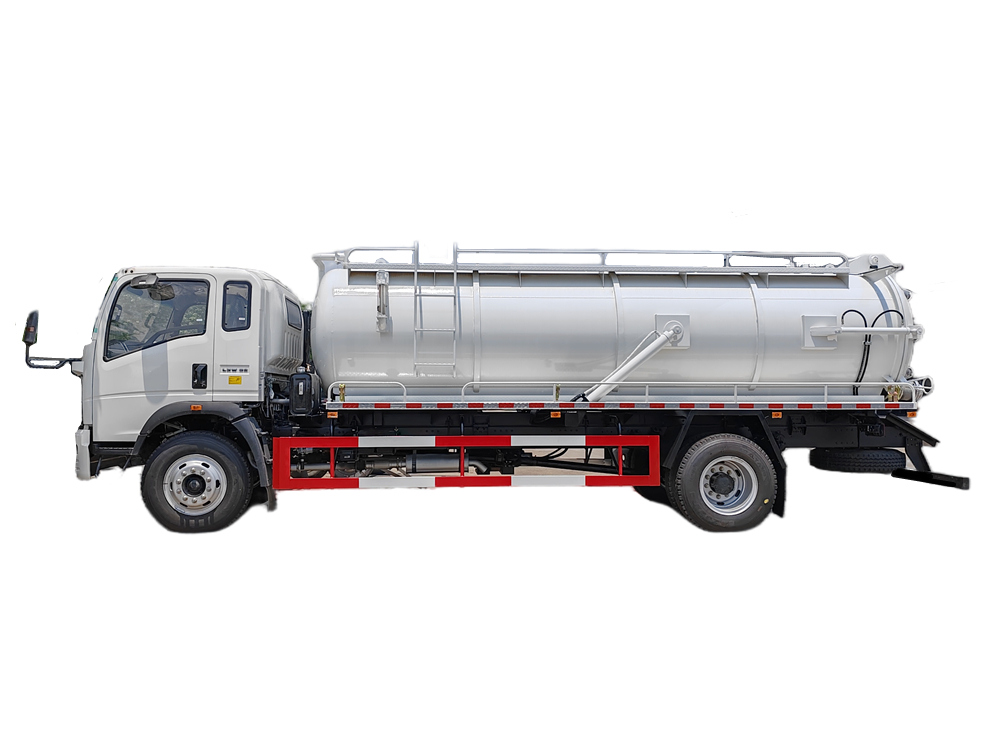

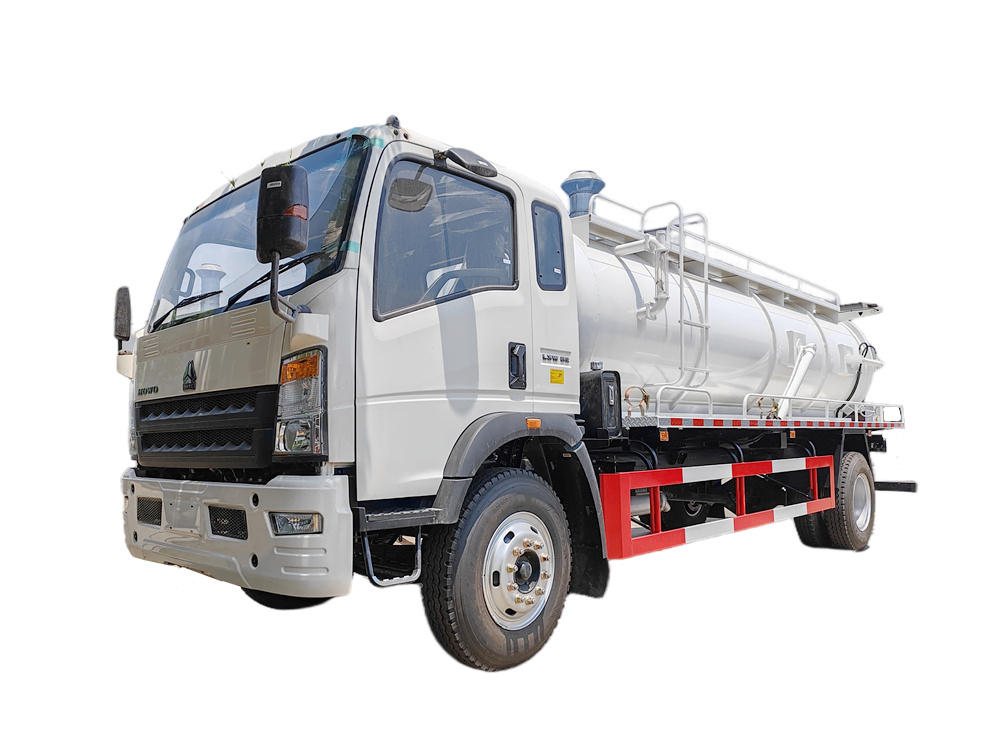

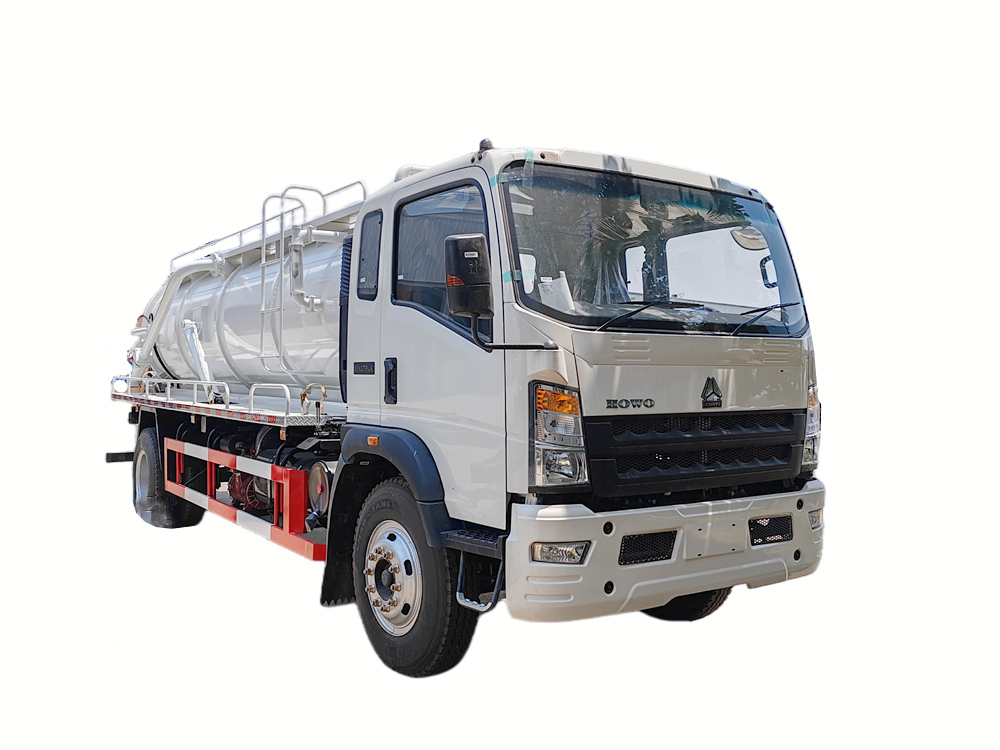

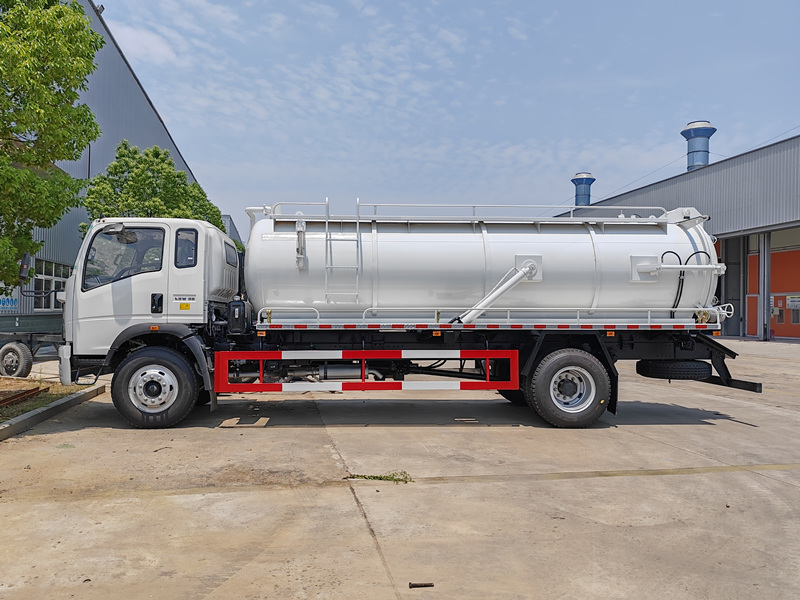

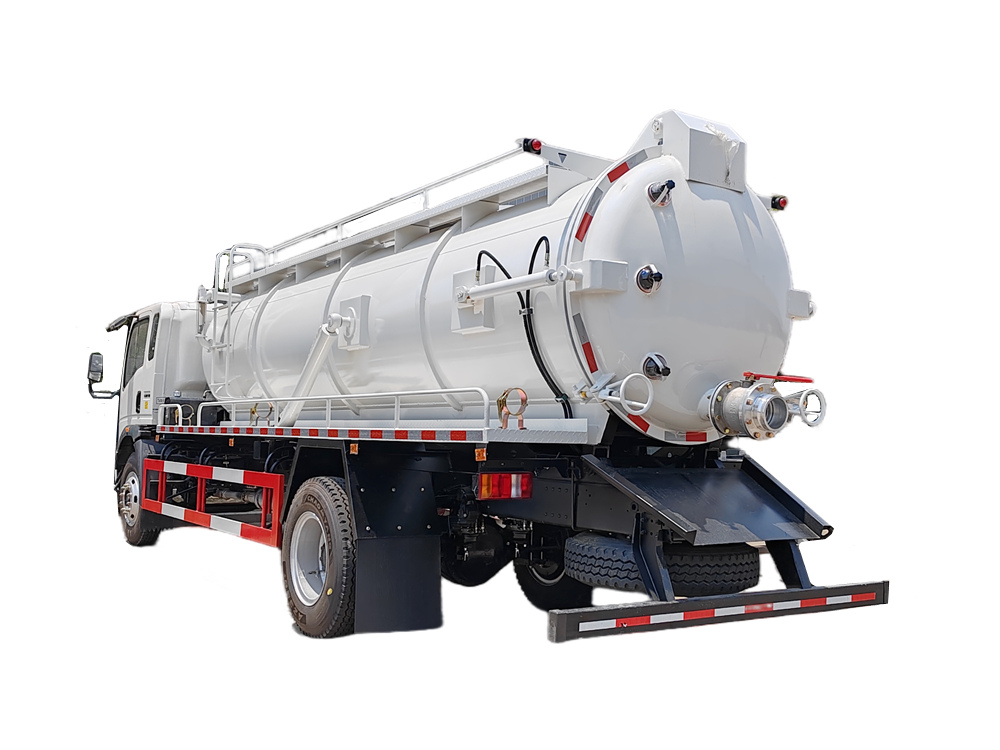

Camion-citerne à pompe à eaux usées Howo de 5 m³
Camion d'aspiration des eaux usées HOWO de 5 mètres cubes, équipé d'une cabine semi-allongée HOWO Commander 2080, d'un empattement de 4200 mm et deCummins Moteur ISF3.8s3168 de 168 chevaux, boîte de vitesses WLY6G70, la partie supérieure est un réservoir d'aspiration des eaux usées de 5 mètres cubes, en acier au carbone, équipé d'une pompe à vide Jurop PN106D, d'un tuyau d'eaux usées, d'une échelle, d'une vanne de commande de fonctionnement (commande de levage du réservoir et du hayon), d'un réservoir d'huile hydraulique, d'une vanne de décharge du hayon, etc.
capacité de travail :
5cbmType de cabine :
Howo light cabinSystème d'entraînement :
4x2,RHDEmpattement ( mm ) :
4200Spécifique au moteur :
168HP /Cummins ISF3.8s3168boîte de vitesses :
WLY6G70,6-speed,manualEssieu avant ( kg ) :
3200Essieu arrière ( kg ) :
8000LeCamion-citerne à pompe à eaux usées HOWO de 5 m³ Ce véhicule spécialisé à haut rendement est conçu pour l'assainissement urbain, les travaux publics et le nettoyage industriel. Équipé d'un moteur Cummins de 168 chevaux et d'une boîte de vitesses à 6 rapports, il offre une puissance robuste. Sa superstructure comprend une cuve anticorrosion de 5 m³ en acier au carbone, dotée d'une pompe à vide haute pression Jurop (capacité d'aspiration : 11 000 L/min), permettant une aspiration rapide des eaux usées, des boues et des fines particules solides. Le tuyau d'inspection visuelle et le système de commande hydraulique garantissent une utilisation sûre et pratique. Grâce à ses fonctions de levage de la cuve et de vidange rapide par le couvercle arrière, ce véhicule offre des coûts d'entretien réduits et une durée de vie prolongée. Il est largement utilisé dans l'assainissement municipal (vidange de fosses septiques, dragage de canalisations), le traitement des eaux usées industrielles, les interventions d'urgence et divers autres domaines.

Notre usine est un fabricant professionnel dans le secteur des camions.
Nous garantissons que tous nos produits sont neufs et de haute qualité.
»I.Définition et introduction du produit :
Fabricant:CS TRUCKS GROUP LIMITÉE
Caractéristiques du produit
1. Puissance et adaptabilité exceptionnelles
• Doté d'un moteur Cummins de 168 chevaux et d'une transmission à 6 vitesses, il offre un couple élevé à bas régime, s'adapte aux conditions routières complexes et répond aux normes d'émission chinoises VI.
2. Conception professionnelle, efficacité et durabilité
• Réservoir en acier au carbone de 5 m³ : Résistant à la corrosion et à la pression, convient au transport des eaux usées et des boues.
• Pompe à vide Jurop PN106D : Puissance d’aspiration élevée, vitesse de pompage rapide et rendement de fonctionnement élevé.
3. Fonctionnement pratique et dispositifs de sécurité
• Le système de commande hydraulique (levage de la cuve, déchargement par hayon) assure un fonctionnement sans effort et précis.
• Le tuyau d'aspiration visuel permet une surveillance en temps réel de l'état d'aspiration afin d'éviter tout blocage ou surcharge.
• Échelle hydraulique pour un accès et un entretien faciles
» II.Paramètres du produit pour l'aspirateur HOWO 5CBMcamion:
| Informations sur le produit | ||
| Produit | Camion d'aspiration des eaux usées | |
| Nom de marque | SINOTRUK-HOWO | |
| Dimensions hors tout (L*l*H) | 7540*2350*2680 mm | |
| Lieu d'origine | Hubei, Chine | |
| Couleur | Toutes les couleurs seront disponibles | |
| Fabrication | Camions CS | |
| Spécifications du châssis | ||
| Empattement | 4200 mm | |
| Poids total autorisé en charge (PTAC) | 11,2 tonnes | |
| Chargement par essieu | 3200/8000 kg | |
| Vitesse maximale | 95 km/h | |
| Transmission | WLY6G70, boîte manuelle à 6 vitesses | |
| Pneu | 8.25R20, 6+ 1 de rechange | |
| Cabine | 2080 droite-Conduite manuelle, cabine à une rangée et demie, avec climatisation et USB | |
| Moteur | ||
| Modèle | Cummins ISF3.8s3168 | |
| puissance | 168 ch / 125 kW | |
| Taper | Moteur 4 cylindres en ligne, 4 temps, suralimenté, à refroidissement intermédiaire et par eau | |
| Couple maximal | 600 N.m | |
| vitesse nominale | 2600 tr/min | |
| vitesse de couple maximale | 1300-1700 tr/min | |
| Déplacement | 3,76 L | |
| Émission | Euro 3 | |
| Réservoir à carburant | Réservoir de carburant diesel en alliage d'aluminium de 120 L | |
| Consommation de carburant Mini à pleine charge | 195 g/kW.h | |
| Spécifications du haut du corps | ||
| Réservoir | 5000Lacier au carbone de haute qualité, 5 mm | |
| pompe à vide | Modèle | Jurop PN106D |
| Pression maximale | 1,5 bar | |
| Vitesse maximale | 1300 tr/min | |
| Débit maximal | 11 000 L/min | |
| Débit d'air à 60 % de vide | 10000 L/min | |
| Vide maximal | 92% | |
| vide continu | 60% | |
| Puissance maximale à vide. | 13,6 kW / 18,4 ch | |
| Poids | 143 kg | |
| Tête d'aspiration | ≥7m | |
| Pompe Moro, pompe Espagne disponible | ||
» Ⅲ.Produit Introduction détaillée

Configuration de base du groupe motopropulseur et du châssis
1. Cabine et empattement

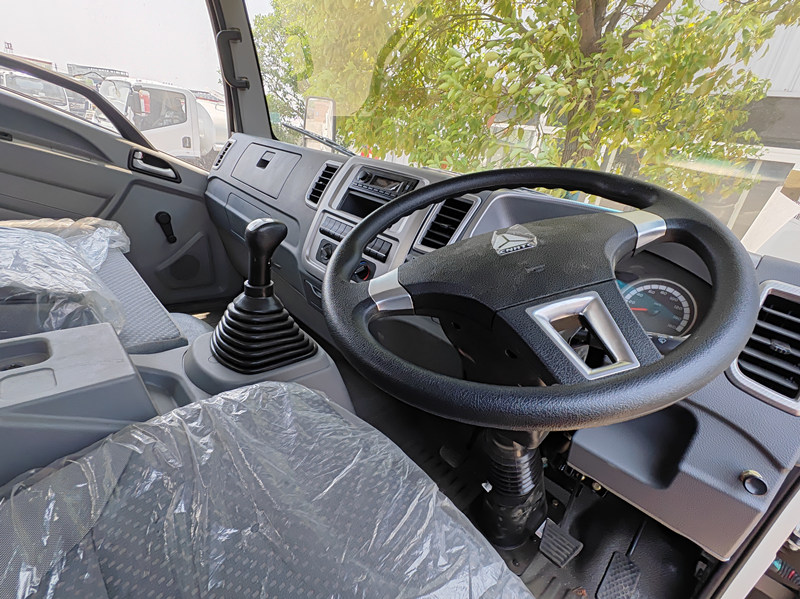

• Le HOWO Commander 2080 à cabine semi-rigide offre un espace généreux et une excellente visibilité. Il est doté d'un siège ergonomique et d'un volant multifonction, alliant confort et maniabilité.
• L’empattement de 4200 mm assure un support stable à la superstructure.
2. Groupe motopropulseur
• Moteur: Équipé d'un moteur diesel Cummins ISF3.8s3168 à quatre cylindres en ligne d'une cylindrée de 3,8 L, d'une puissance maximale de 168 chevaux (125 kW) et d'un couple maximal de 600 Nm, répondant aux normes d'émission chinoises VI.
• Transmission: Doté d'une transmission manuelle à six vitesses WLY6G70, il offre des changements de vitesse fluides et une efficacité de transmission élevée, s'adaptant à diverses conditions de fonctionnement.

Configuration professionnelle du haut du corps
1. Réservoir d'aspiration des eaux usées
• Matériaux et capacité : Le réservoir est fabriqué en acier au carbone Q235B par emboutissage monobloc et possède une capacité de 5 mètres cubes. Sa surface subit un traitement de sablage anticorrosion pour une résistance supérieure à la corrosion.

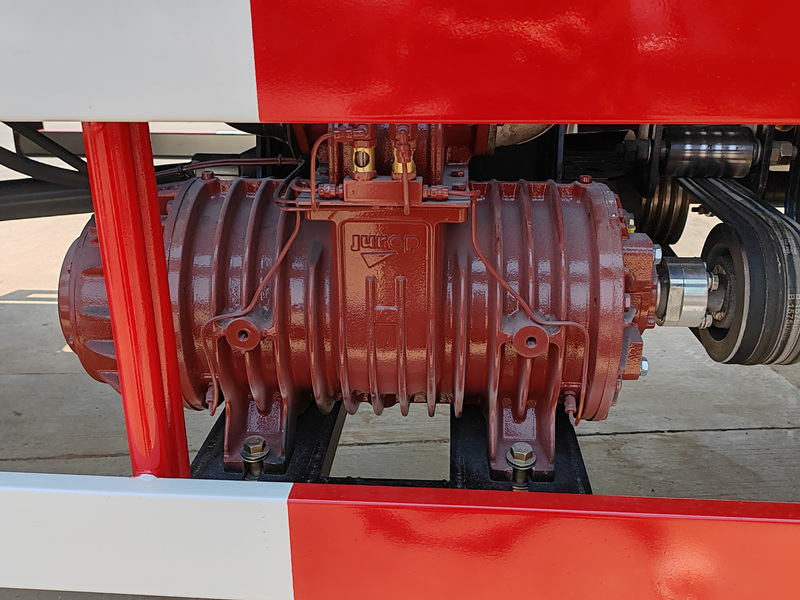

• Système de vide : Équipée d'une pompe à vide à anneau liquide Jurop PN106D (fabrication italienne), elle affiche un débit de pompage allant jusqu'à 11 000 L/min et un vide maximal de -0,092 MPa. Elle permet d'extraire rapidement les eaux usées, les boues et les particules solides (diamètre …). ≤ 50 mm), améliorant l'efficacité opérationnelle de 15 % par rapport aux produits similaires.

2. Composants fonctionnels

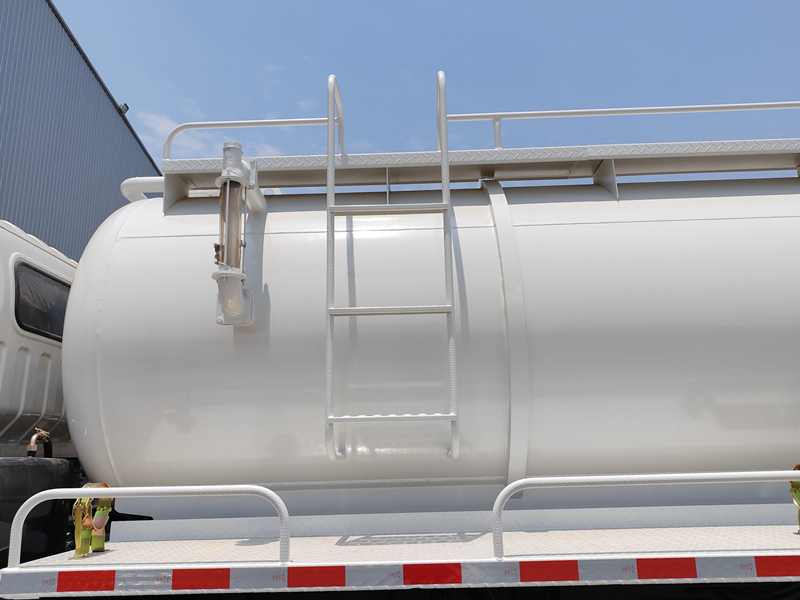

• Inspecteur des eaux usées : Des hublots situés des deux côtés permettent de visualiser en temps réel le niveau de liquide dans la cuve, évitant ainsi les risques de surcharge.

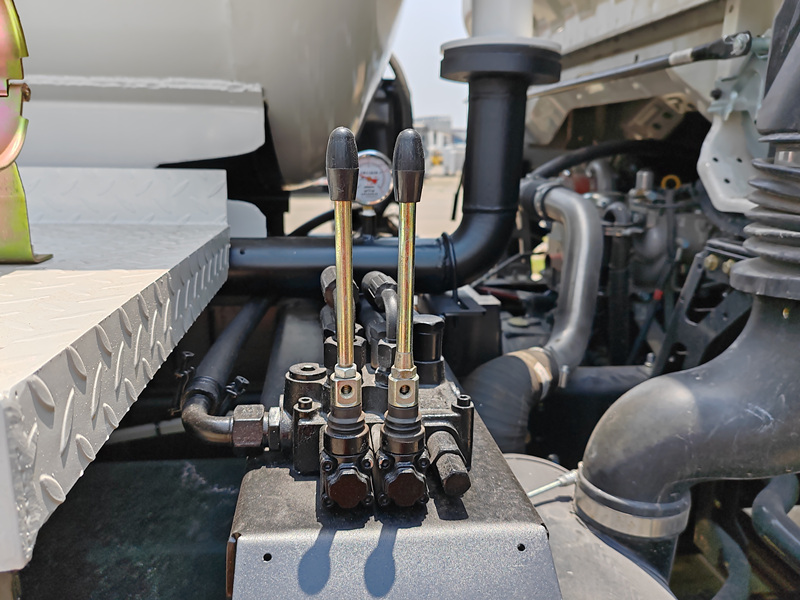

• Système de contrôle des opérations : Un bloc de vannes de commande hydraulique intégré permet une utilisation simplifiée pour des actions telles que le levage du réservoir et l'ouverture/fermeture du couvercle arrière.
• Système de décharge : Une vanne de vidange à ouverture rapide DN200 est installée à l'arrière, permettant une vidange par gravité ou par aspiration pour une évacuation complète et sans résidus. Équipements auxiliaires : échelle et feux de signalisation de série ; une conception soignée facilite l'utilisation.

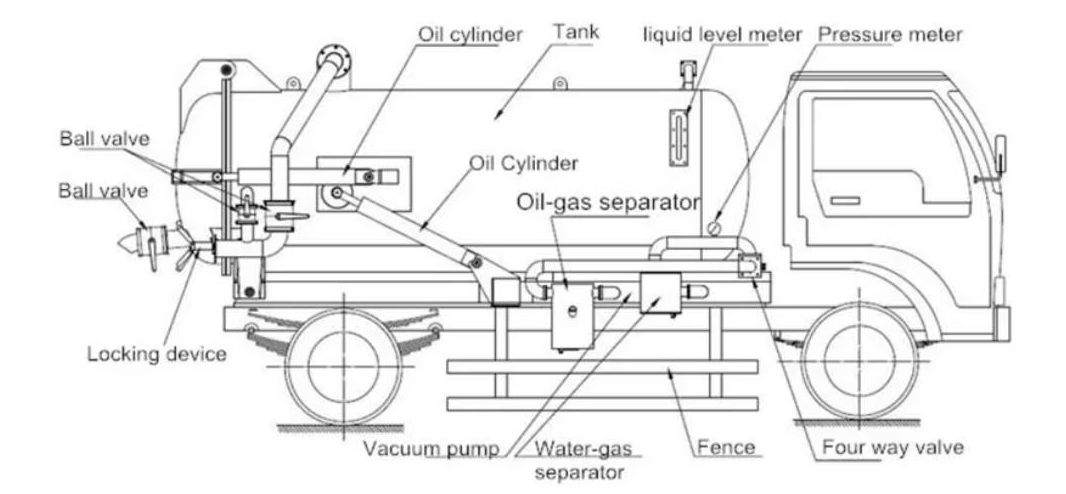

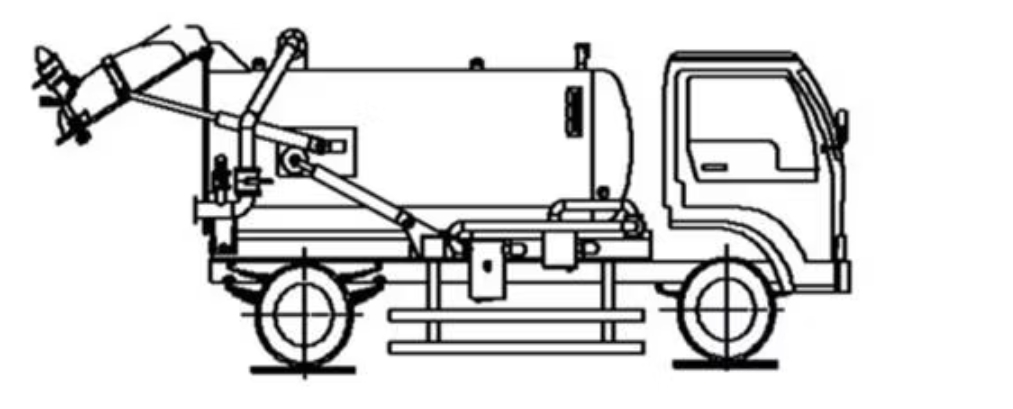

Dessin d'un camion d'aspiration des eaux usées :

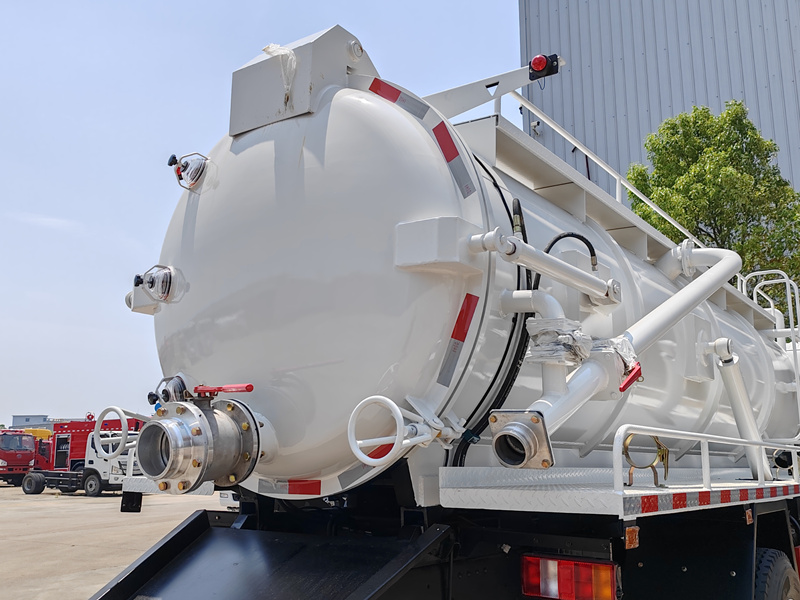

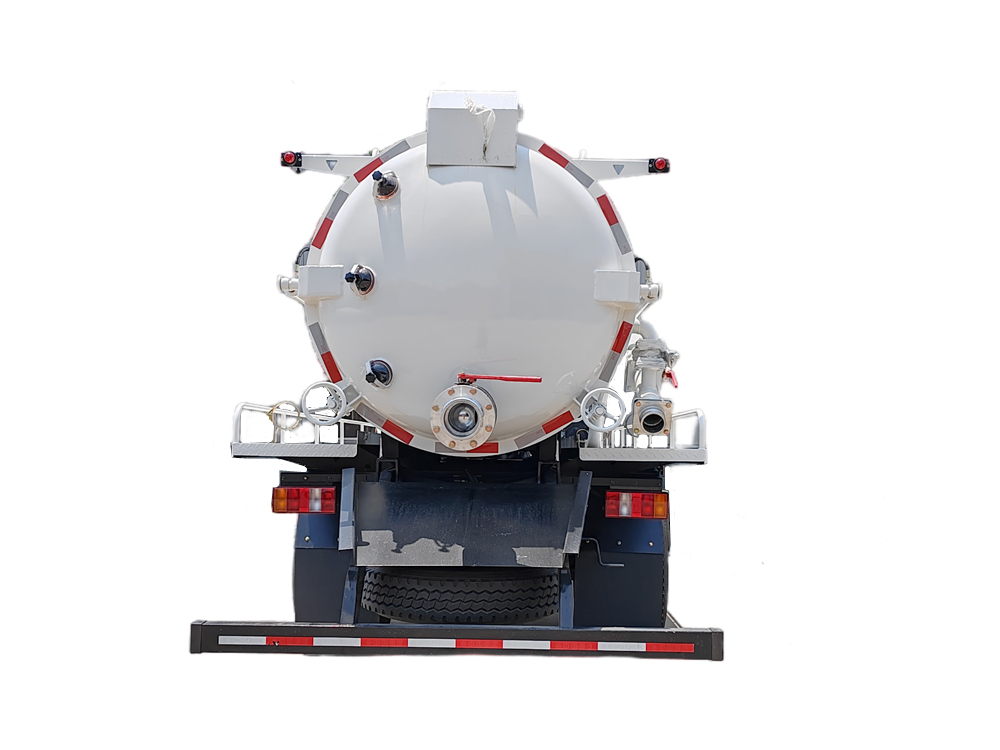

Ouvrez la porte arrière :

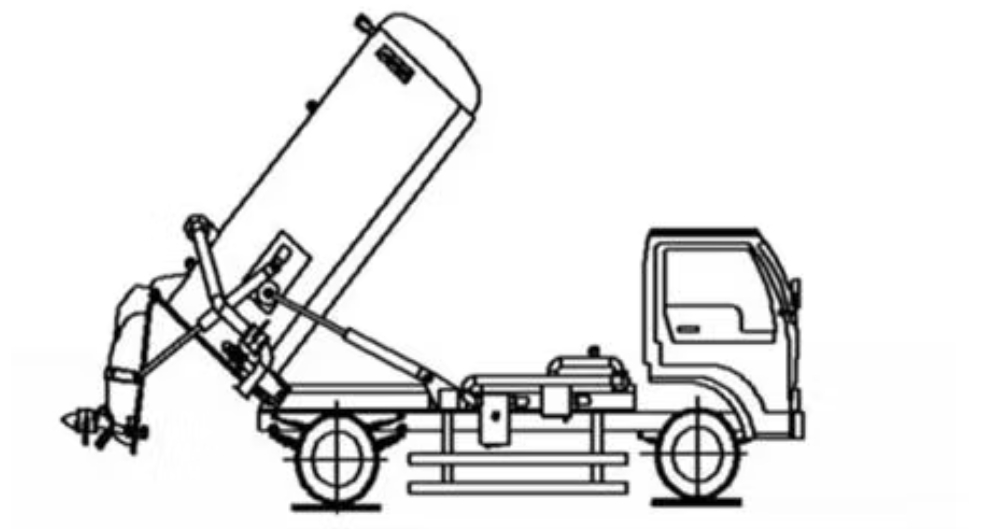

UDéchargement des eaux usées :

»IV. Principe de fonctionnement
1. Principe d'aspiration sous vide
• Le moteur entraîne la pompe à vide Jurop à grande vitesse, créant une pression négative (environnement sous vide) à l'intérieur du réservoir.
Les eaux usées/boues externes sont aspirées dans la cuve par un tuyau d'aspiration. Le niveau de liquide est surveillé en temps réel afin d'éviter tout débordement.
2. Décharge et nettoyage
• Une fois l'opération terminée, les eaux usées sont évacuées par la vanne à ouverture rapide du hayon arrière, par gravité ou par aspiration.
• La fonction de levage de la cuve permet la vidange complète des déchets résiduels.
3. Coordination du système hydraulique

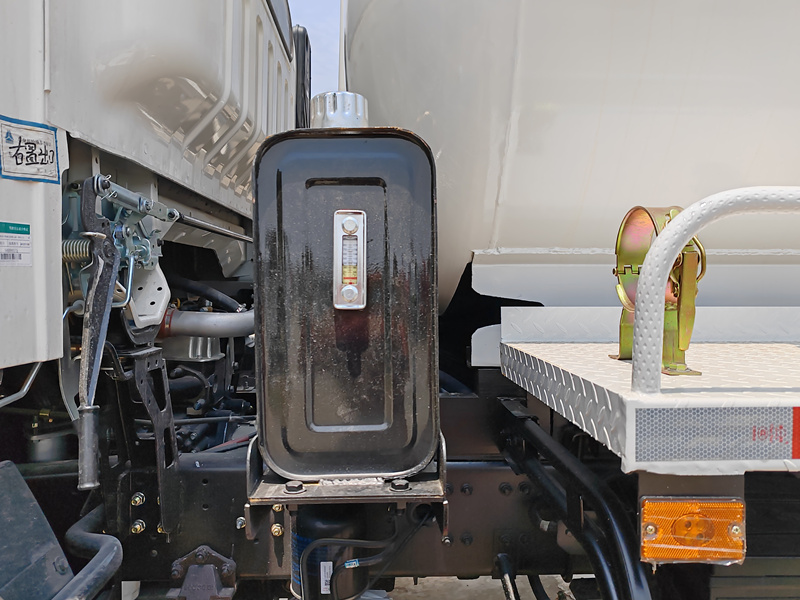

• Le réservoir d'huile hydraulique alimente les vannes de commande, permettant des actions telles que la levée et l'abaissement du réservoir et la fermeture du couvercle arrière, assurant ainsi un processus opérationnel sans faille.
»V.Scénarios d'application
1. Assainissement municipal
◇ Nettoyage des fosses septiques urbaines, des puits d'eaux usées et des égouts pour remédier à la congestion des eaux usées.
◇ Entretien régulier des regards d’égout et des canalisations d’eaux pluviales pour prévenir les inondations.
2. Industrie et construction
◇ Pompage des eaux usées des bassins de sédimentation d'usine et des bassins d'eaux usées industrielles, adapté aux industries telles que les industries chimiques et de transformation alimentaire.
◇ Éliminer l'eau et la boue accumulées dans les fosses de fondation des chantiers de construction afin de garantir un environnement de construction sûr.
3. Secours d'urgence
◇ Pompage des eaux usées et élimination des boues après les inondations.
4. Protection de l'environnement rural
◇ Collecte du fumier agricole et traitement des eaux usées rurales.
