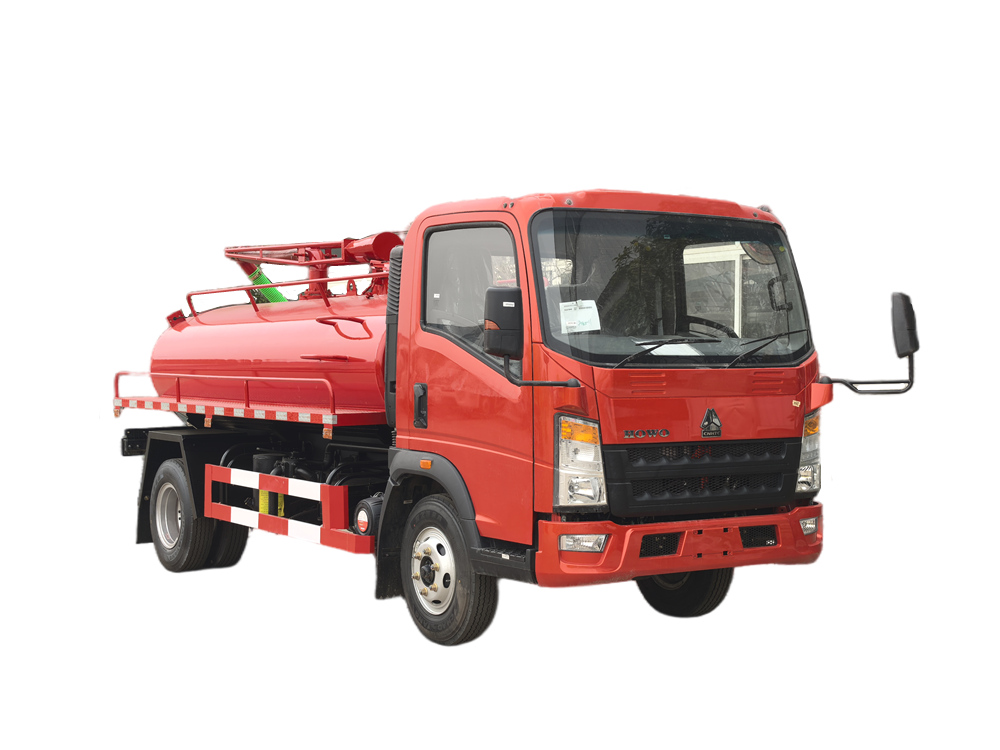

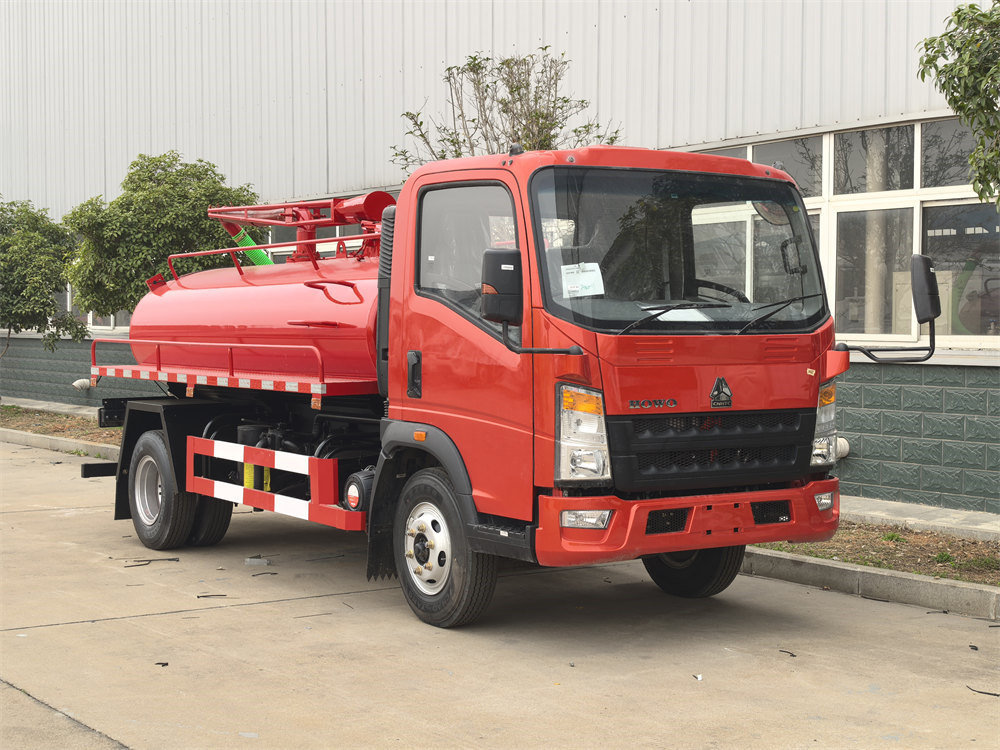

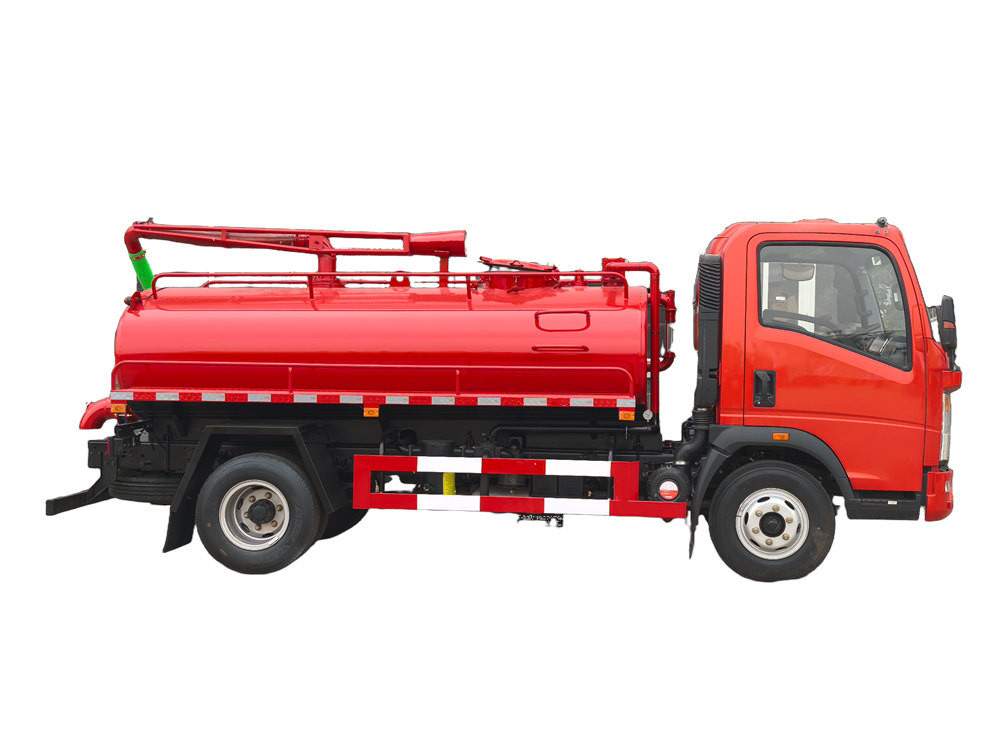

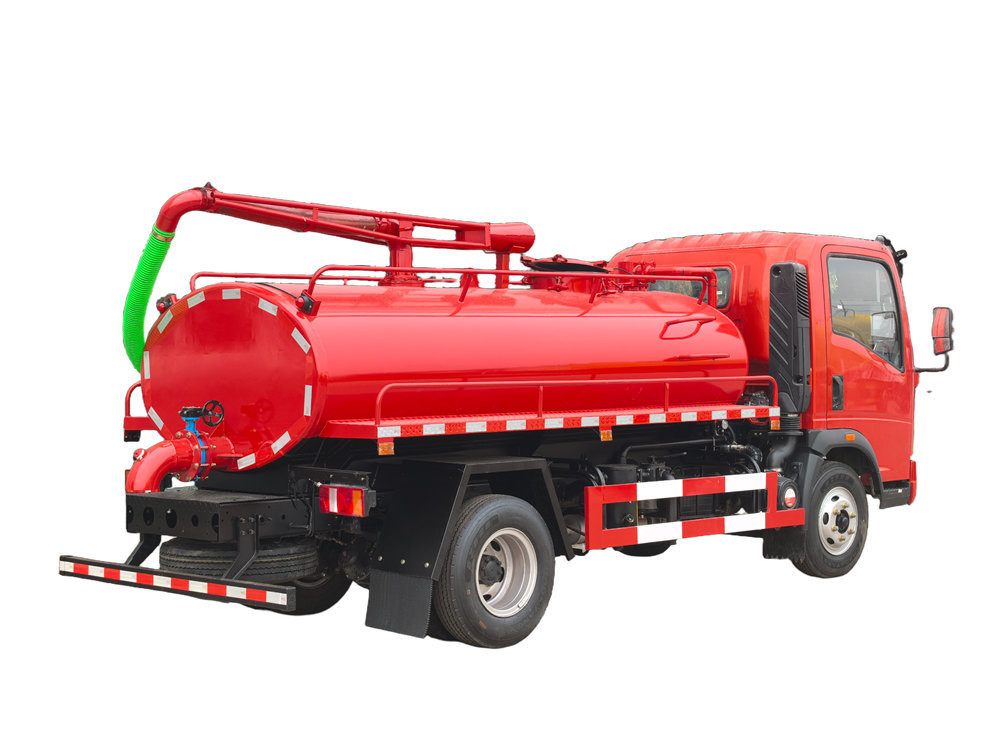

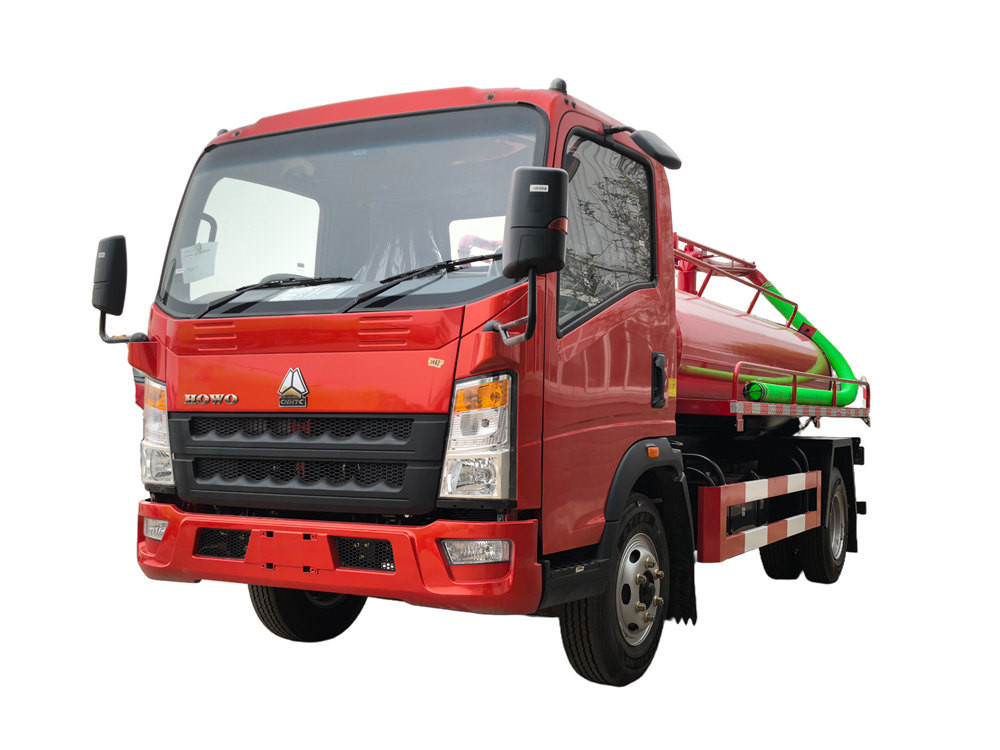

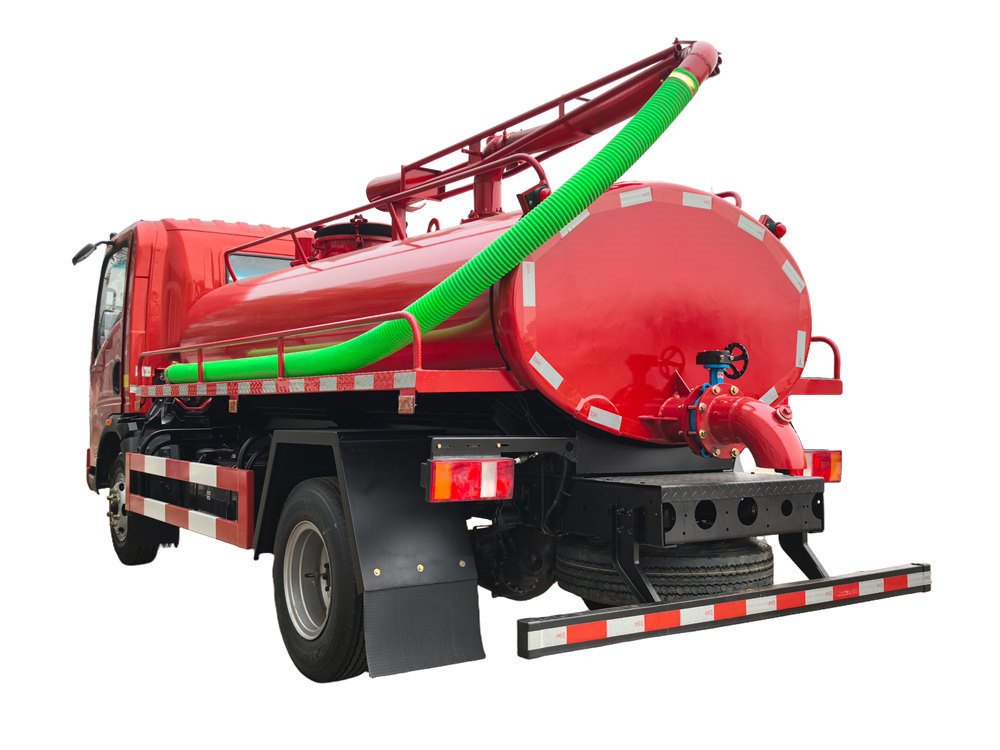

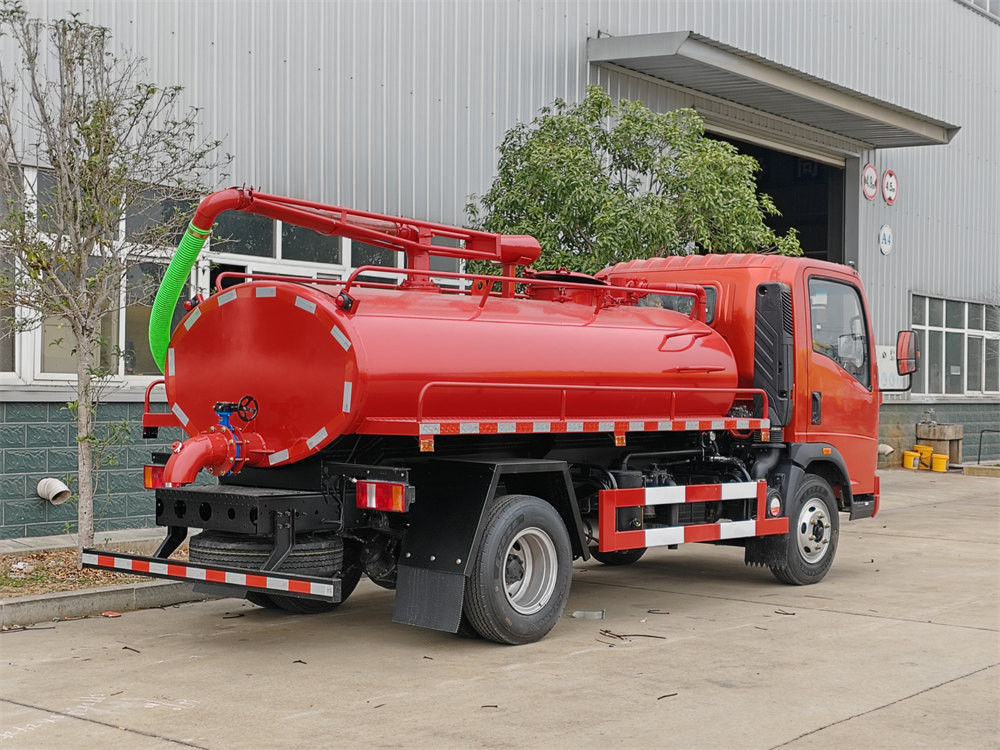

Camion de pompage septique Howo 4x4
Le camion d'aspiration de fosses septiques HOWO 4x4 RHD de 4 m³ est équipé d'une cabine simple rangée HOWO Hanjiang 1880, d'une transmission intégrale 4x4, d'une conduite à droite, d'un empattement de 3360 mm, d'un moteur YN4102QBZL de 116 chevaux, d'une boîte de vitesses WLY6TS40 à 6 rapports, d'une cuve septique de 4 m³ en acier au carbone traité anticorrosion et antirouille, d'une pompe à vide à anneau liquide Yifeng SK-6, d'une vitesse de pompage maximale de 6 m³/min à 970 tr/min, d'une flèche d'aspiration de 6 mètres de haut et d'une fenêtre d'observation de la fosse septique, d'une soupape de trop-plein, d'un manomètre, d'une soupape d'échappement, etc.
capacité de travail :
4cbmType de cabine :
Howo light cabinSystème d'entraînement :
4x4,RHDEmpattement ( mm ) :
3360Spécifique au moteur :
116HP / YN4102QBZLboîte de vitesses :
WLY6TS40,6-speed,manualEssieu avant ( kg ) :
2000Essieu arrière ( kg ) :

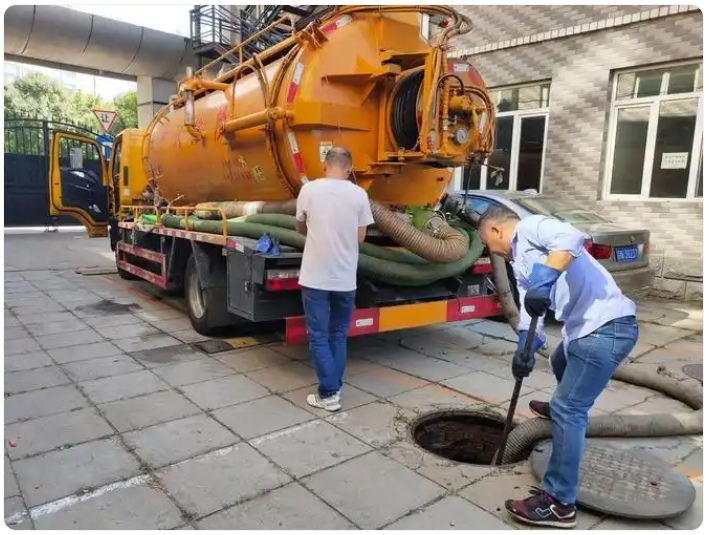

3500Le COMMENTCamion de pompage de fosses septiques à quatre roues motricesCe véhicule d'assainissement, extrêmement efficace et robuste, est conçu pour l'auto-amorçage et l'extraction des matières fécales et des eaux usées des fosses à lisier, ainsi que des eaux usées des fossés, étangs et égouts. Équipé d'un moteur YN4102QBZL de 116 chevaux et d'une transmission WLY6TS40, il bénéficie d'une puissante transmission intégrale (4 roues motrices).×4) Conçu pour une utilisation en environnements difficiles, tels que les routes boueuses et en pente, ce véhicule est équipé d'une pompe à vide haute puissance Yifeng SK-6. Il offre une portée d'aspiration de 8 mètres, une efficacité d'aspiration et de refoulement élevée, et peut atteindre sa pleine capacité en seulement 4 minutes. Doté d'une flèche d'aspiration rétractable de 6 mètres, d'une fenêtre d'observation des matières fécales et d'une soupape de trop-plein, il garantit un fonctionnement pratique, sûr et fiable.

Notre usine est un fabricant professionnel dans le secteur des camions.
Nous garantissons que tous nos produits sont neufs et de haute qualité.
»I.Définition et introduction du produit :
Fabricant:CS TRUCKS GROUP LIMITÉE
Fonctionnalités de performance
1. Fonctionnement efficace : Une vitesse de pompage de 6 m³/min peut vider complètement un réservoir de 4 mètres cubes en 5 minutes, ce qui le rend adapté aux opérations fréquentes.
2. Adaptabilité à la traction intégrale : 4×La transmission à 4 rapports améliore les capacités d'évacuation, la rendant adaptée à une utilisation dans les zones rurales non pavées, les fermes et autres environnements.
3. Durabilité :
• Corps de réservoir en acier au carbone avec protection anticorrosion et renforts internes pour éviter toute déformation.
• La pompe à anneau liquide possède une structure simple et un faible taux de panne.
4. Conception de sécurité : De multiples dispositifs de protection, dont une soupape de décharge et une fenêtre d'observation, préviennent les risques de surcharge et d'erreurs de fonctionnement.
• Le tuyau d'aspiration visuel permet une surveillance en temps réel de l'état d'aspiration afin d'éviter tout blocage ou surcharge.
• Échelle hydraulique pour un accès et un entretien faciles

» II.Paramètres du produit pour l'aspiration fécale HOWO 4CBMcamion:
| Camion pompe à vide HOWO 4x4 RHD 4 m³ | |
| Général | |
| Dimensions | 5995 x 2200 x 2560 mm |
| Poids | 3050 kg |
| Taxi | Sinotruk 1880 à une rangée Conduite à droite taxi |
| Vitesse maximale | 115 km/h |
| Châssis | |
| Empattement | 3360 mm |
| Essieu avant | 2 tonnes |
| Essieu arrière | 3,5 tonnes |
| Boîte de vitesse | Boîte de vitesses Wanliyang à 6 rapports, WLY6TS40 |
| Cadre de véhicule | Poutre renforcée droite |
| Pneus | Pneus en acier 7.00R16 |
| Nombre de pneus | 6+1 |
| Type de lecteur | 4*4Volant, conduite à droite |
| Moteur | |
| Modèle | YN4102QBZL |
| Taper | 4 cylindres en ligne, diesel |
| Pouvoir | 116 ch / 85 kW |
| vitesse nominale | 3000 tr/min |
| Couple maximal | 290 N.m |
| vitesse de couple maximale | 1800-2100 tr/min |
| Déplacement | 3,76 L |
| Norme d'émission | Euro 2 |
| Réservoir à carburant | Réservoir de carburant en alliage d'aluminium de 80 litres |
| Haut du corps | |
| Volume du réservoir | 4 m³ |
| Matériau du réservoir | Acier au carbone Q235, acier au carbone |
| pompe à vide | Pompe à vide à circulation d'eau |
| modèle de pompe de circulation d'eau | YIFENG SK-6 (marque chinoise) |
| Vitesse | 970 tr/min |
| vitesse de pompage maximale | 6 m³/min |
| Diamètre | Entrée : DN100, sortie : DN100 |
| Consommation d'eau | 80-100 L/min |
| Tuyau d'aspiration | 1 pièce/6 mètres |
| fenêtre d'observation sur tabouret | Oui |
| Sortie d'écoulement d'herbe | Oui |
| soupape de prévention de débordement | Oui |
| Entrée d'alimentation | DN100 |
| Sortie d'alimentation | DN100 |
| Levage de réservoirs | Vérin hydraulique/2 pièces |

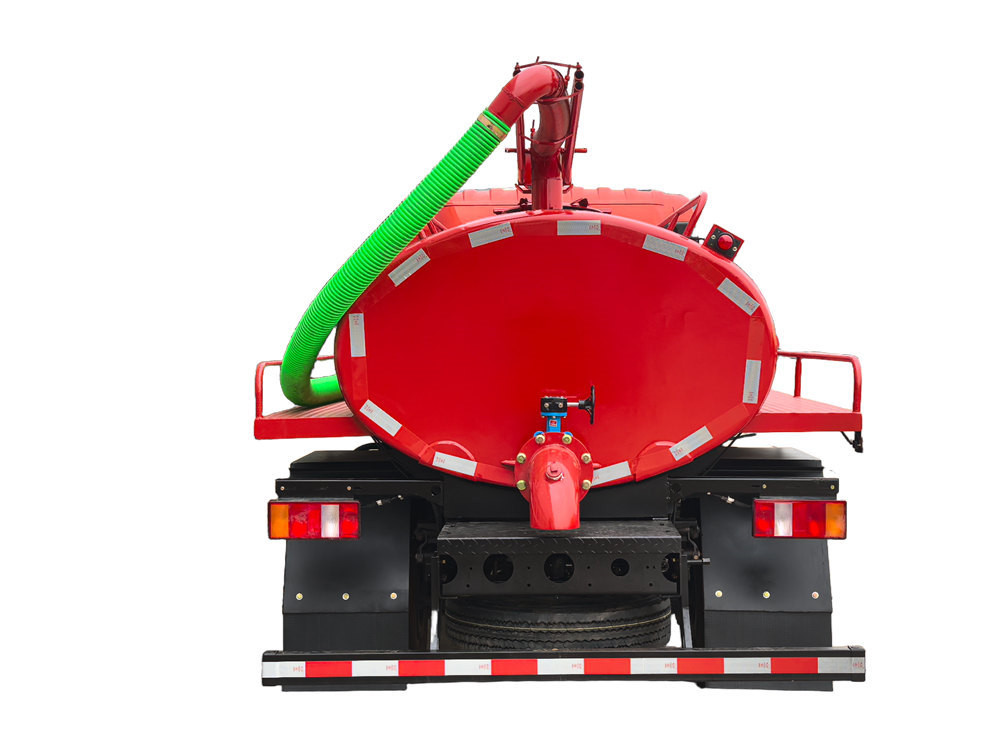

| Couvercle arrière du réservoir | Peut être ouvert par pression hydraulique |
| Couleur | Selon votre souhait |
» Ⅲ.Produit Introduction détaillée

Configuration de base du groupe motopropulseur et du châssis

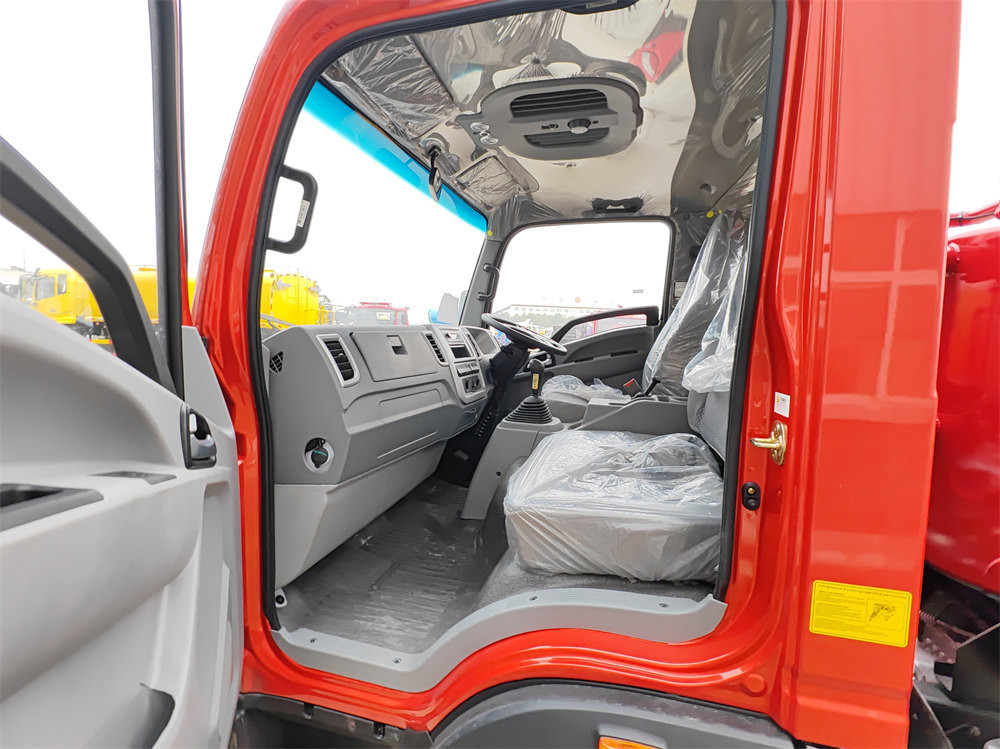

1. Cabine : HOWO Hanjiang 1880 cabine à une rangée, configuration conduite à droite, conforme aux habitudes de conduite à droite en Chine.
2. Type d'entraînement : Transmission intégrale (4)×4), adaptable aux conditions routières complexes telles que les routes boueuses et en pente.
3. Empattement : 3360 mm, un équilibre parfait entre franchissement et stabilité.
4. Moteur : Moteur diesel YN4102QBZL, 116 chevaux, couple élevé à bas régime et puissance abondante.
5. Transmission : Boîte de vitesses manuelle WLY6TS40 (6 vitesses), rendement de transmission élevé et faibles coûts d'entretien.

Système supérieur

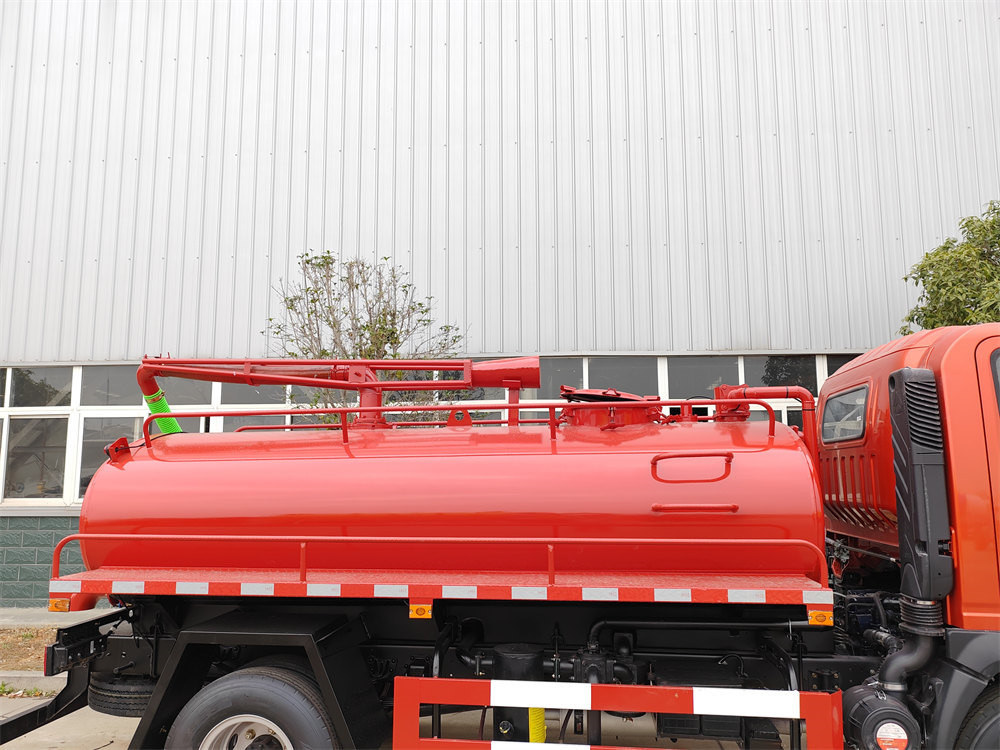

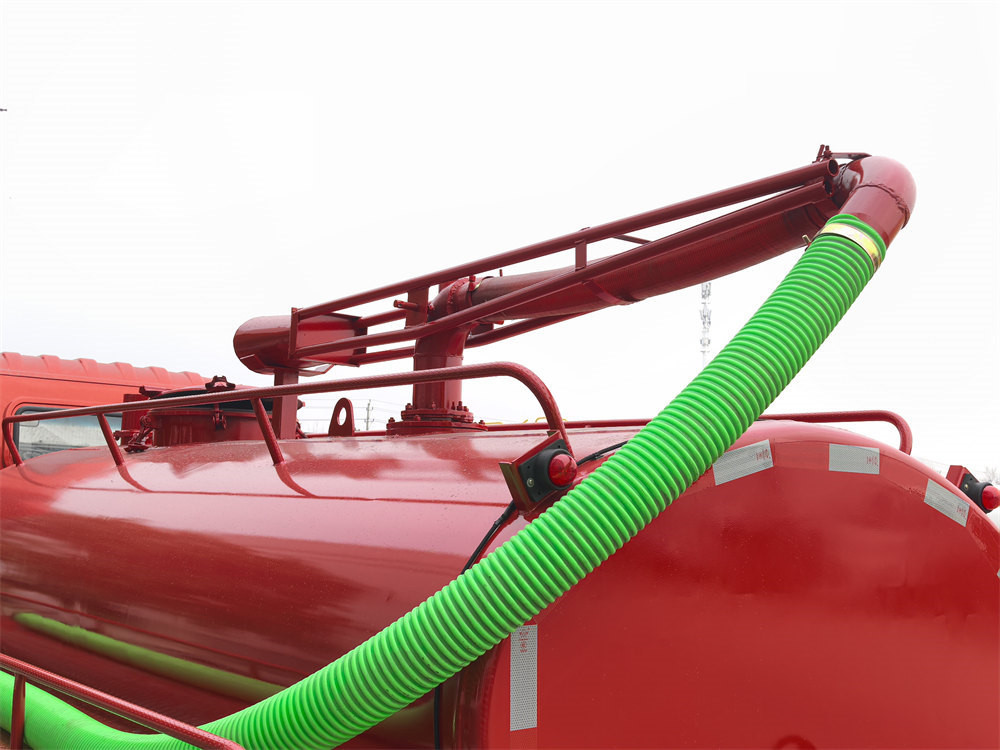

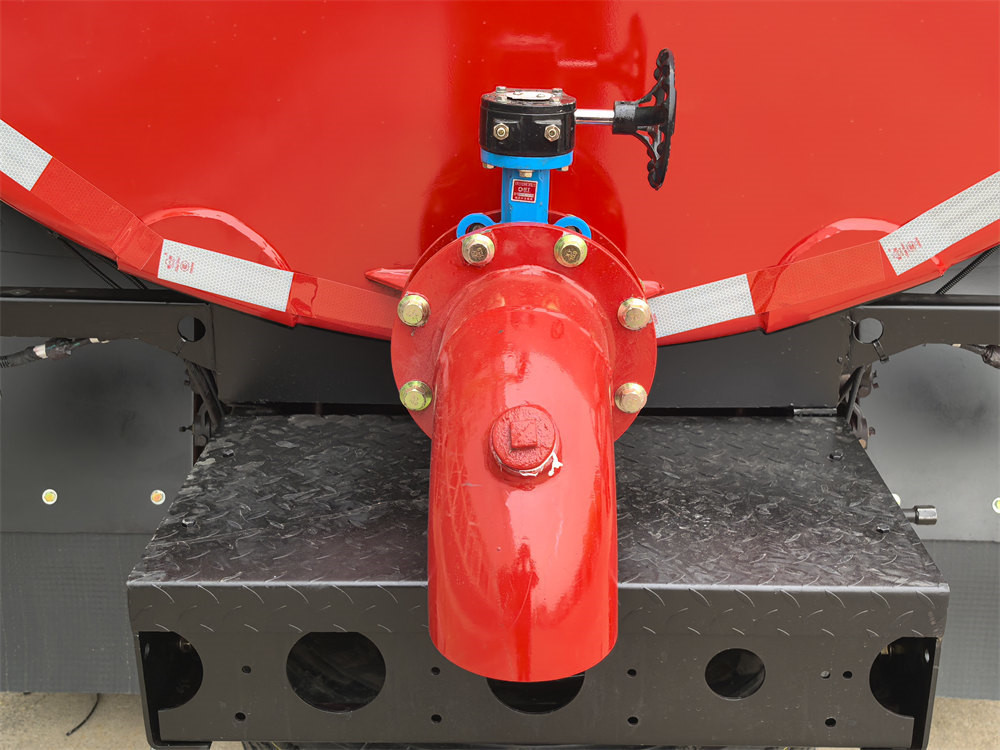

• Réservoir: Réservoir en acier au carbone de 4 mètres cubes, ≥ D'une épaisseur de 4 mm, elle est traitée avec un revêtement anticorrosion et antirouille pour une durée de vie prolongée. Une flèche d'aspiration rétractable de 6 mètres est installée sur le dessus, permettant une utilisation multi-angles. Une vanne de refoulement est installée à l'arrière, permettant un refoulement par gravité ou assisté par air comprimé.

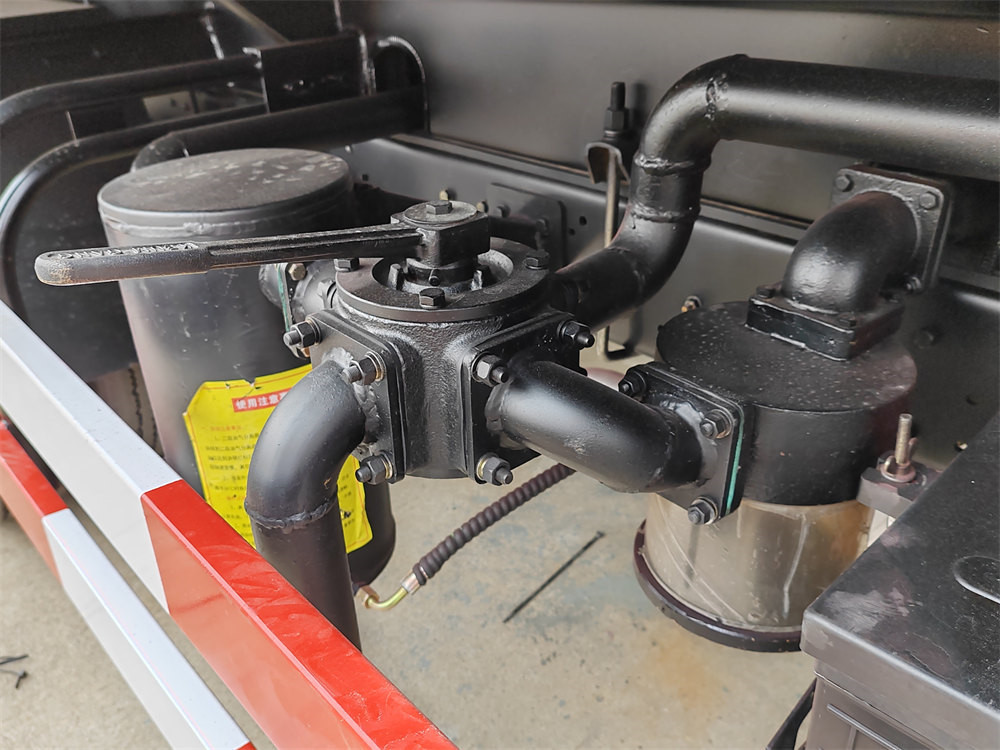

• Pompe à vide : Pompe à vide à anneau d'eau Yifeng SK-6, avec une vitesse de pompage maximale de 6 m³/min et une vitesse de 970 tr/min, pour une efficacité d'aspiration élevée. Une soupape de décharge prévient les surcharges et un séparateur eau/huile assure un fonctionnement continu et stable.

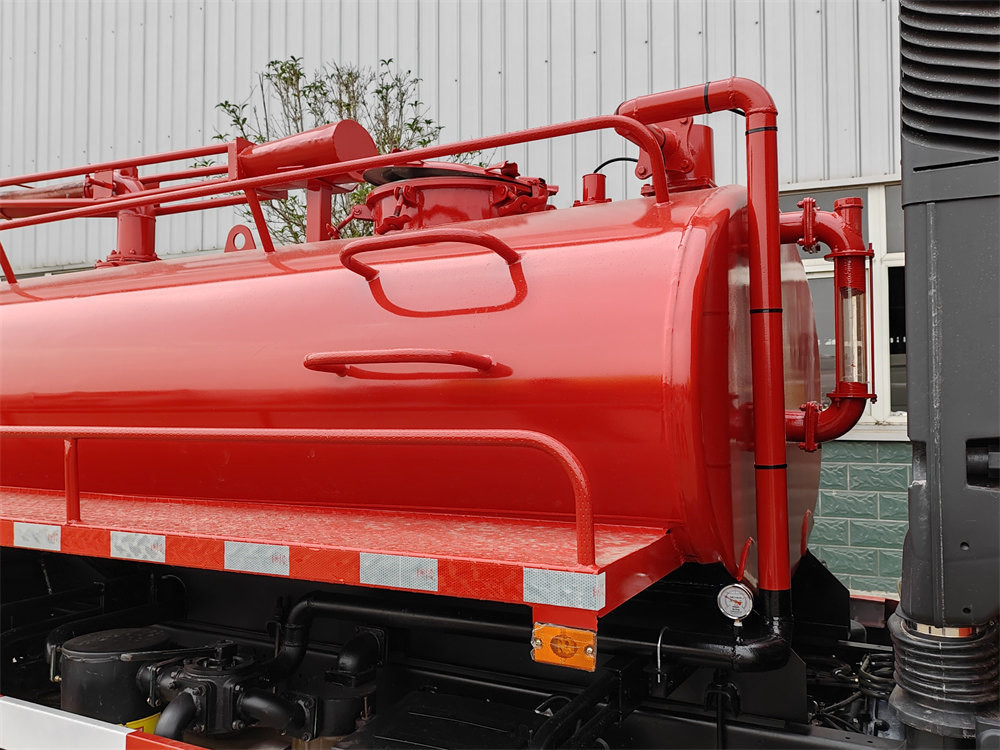

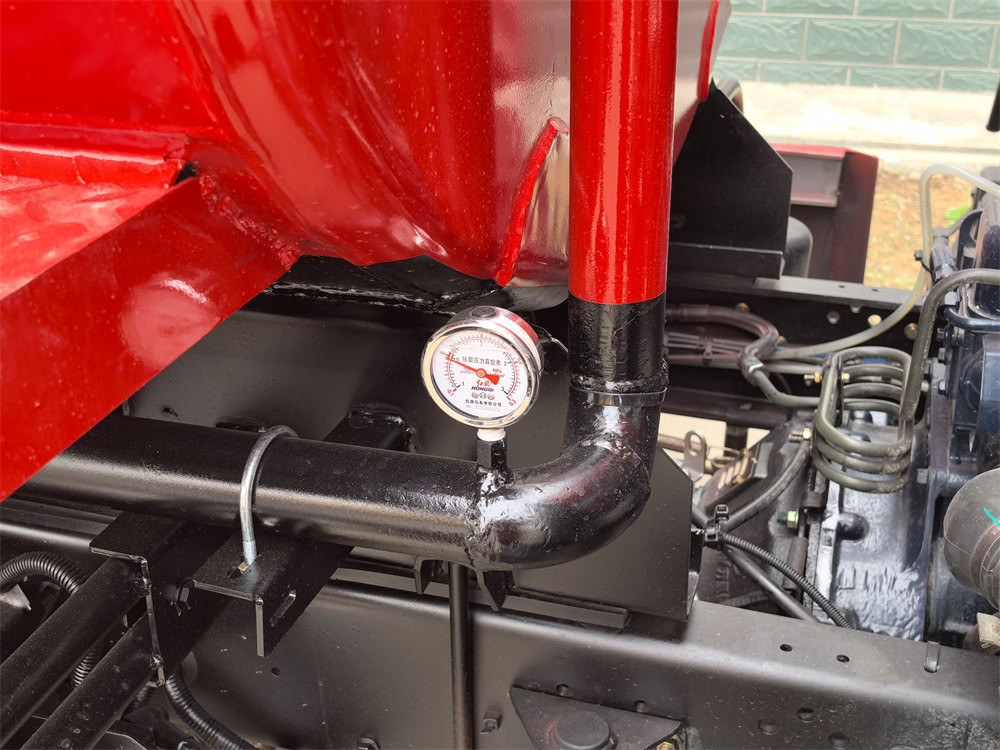

• Sécurité et surveillance : Une fenêtre d'inspection située à l'avant de la fosse septique permet de surveiller en temps réel les conditions internes. Un manomètre à vide empêche toute surpression. Une soupape de décharge relâche automatiquement la pression pour éviter toute surpression. Une vanne d'évacuation rapide accélère la vidange.

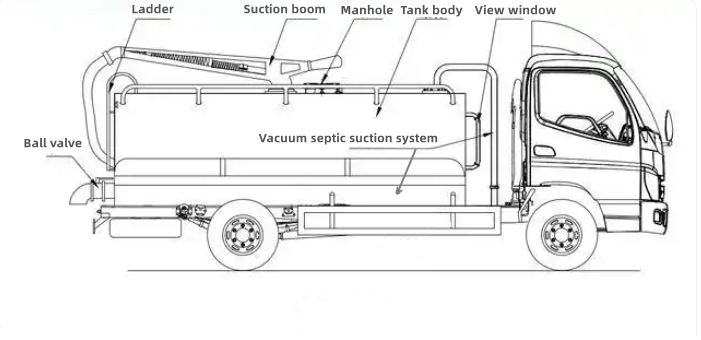

Dessin d'un camion d'aspiration de fosse septique :
»IV.Principe de fonctionnement
1. Processus d'aspiration :
◇ La pompe à vide est alimentée par le moteur du châssis. Cette puissance est transmise à la pompe à vide via la transmission, la prise de force et l'arbre de transmission.
◇ Lorsque la pompe à vide fonctionne, une pression négative est créée à l'intérieur du réservoir, aspirant les déchets/eaux usées dans le réservoir par le tuyau d'aspiration.
◇ La pompe à anneau d'eau utilise de l'eau en circulation pour sceller le réservoir, empêchant les fuites d'air et refroidissant la pompe.
2. Processus de décharge :
Ouvrez le couvercle arrière ou la vanne du réservoir et videz-le rapidement en utilisant la gravité ou les différences de pression d'air.
