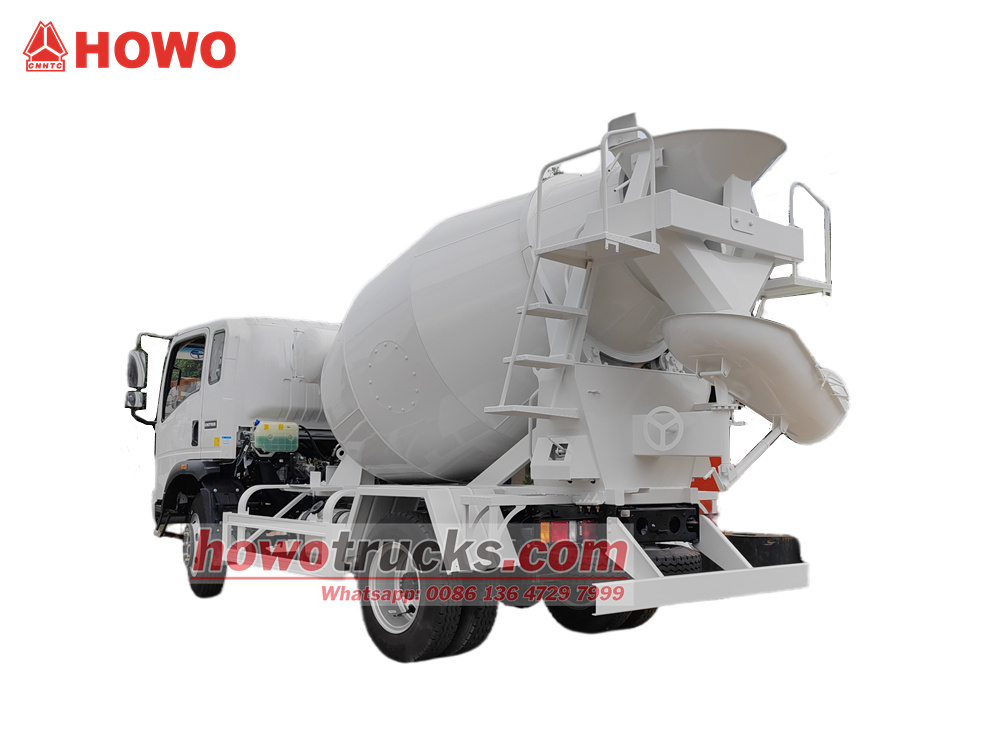

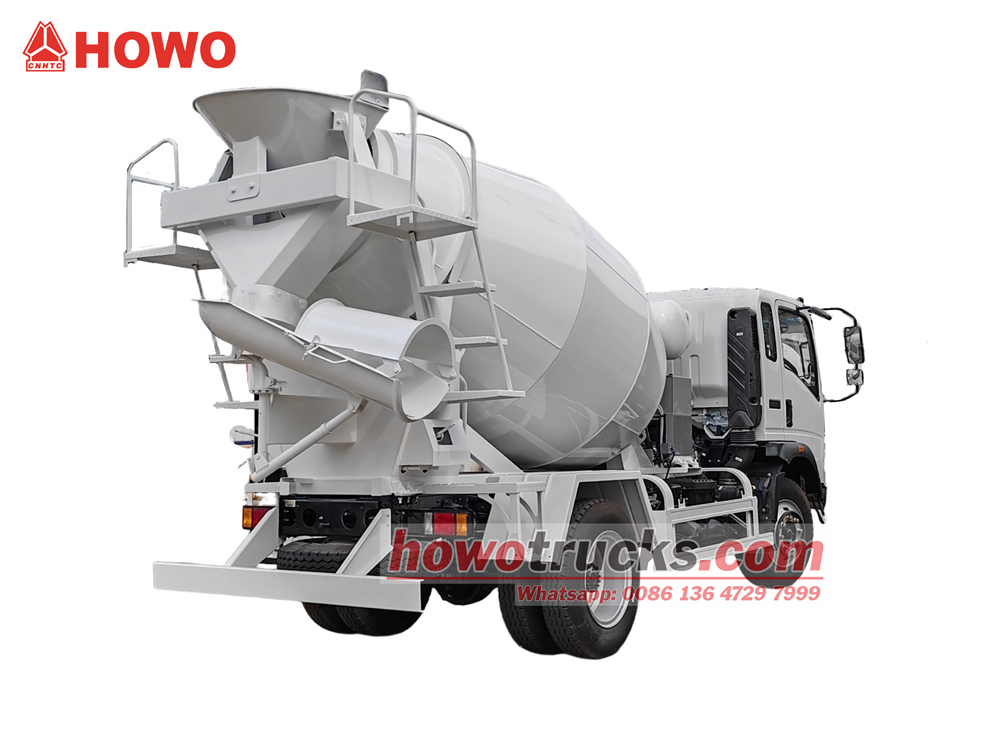

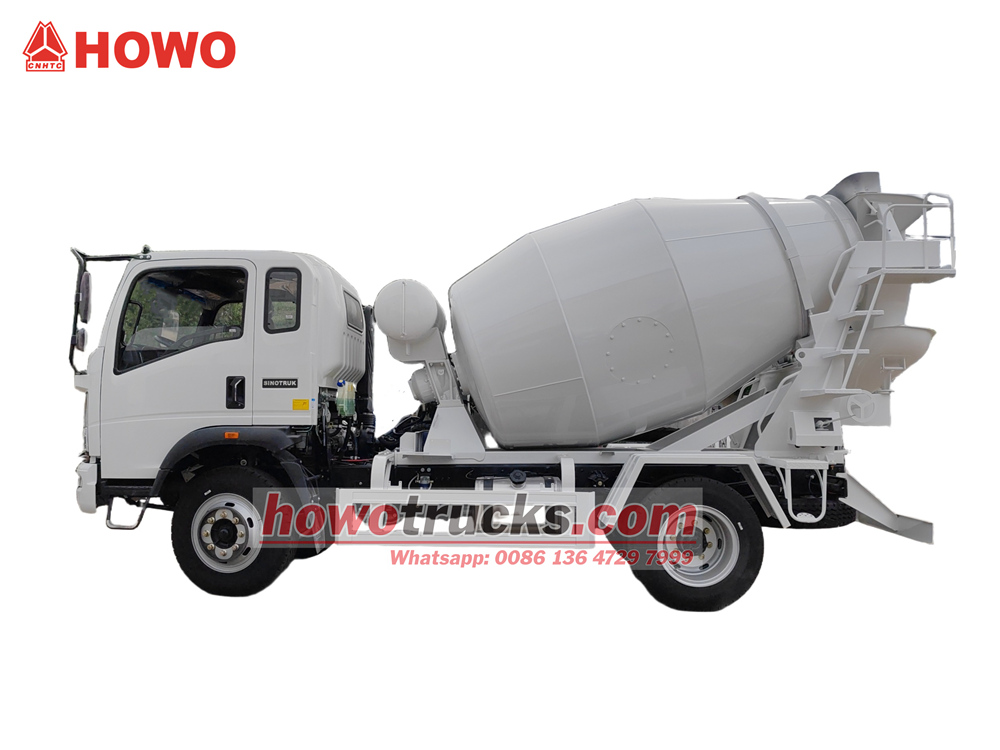

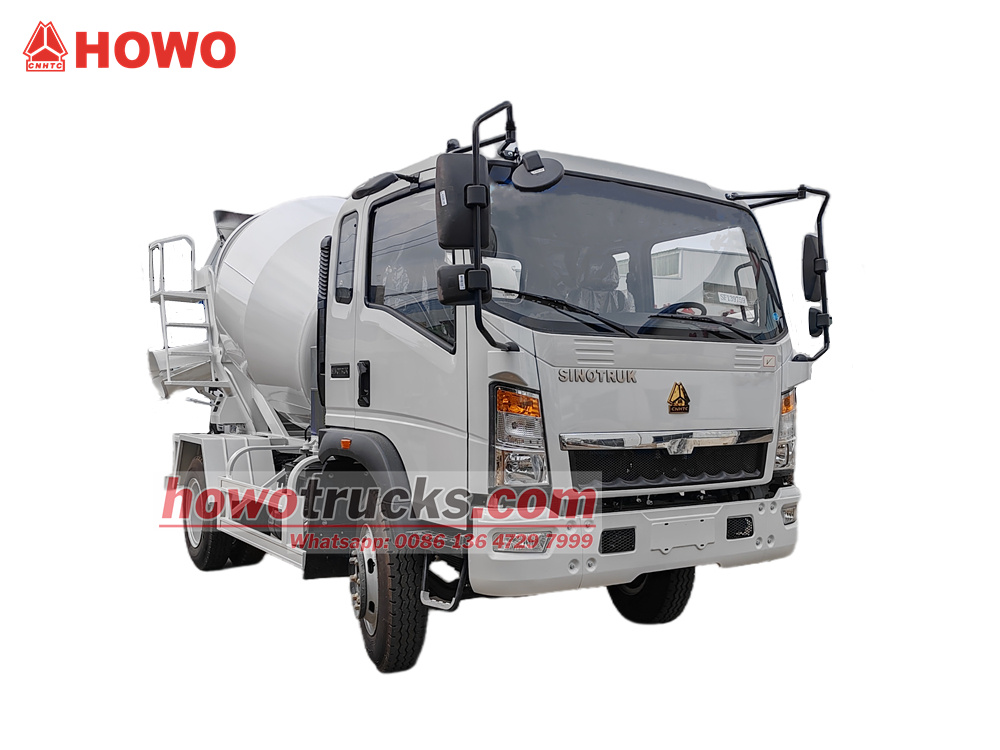

Camion malaxeur à béton Howo avec fût de 5 m³
Le camion malaxeur à béton HOWO de 5 m³ est équipé d'une semi-cabine HOWO 2080, d'un poids total de 16 tonnes et d'un empattement de 3 800 mm. Il est doté d'un moteur Sinotruk MC05.18-40 de 180 chevaux et d'une boîte de vitesses à 10 rapports HW90510C. La cuve de malaxage supérieure, d'une capacité de 5 m³, est fabriquée en acier au manganèse Q355. L'épaisseur de la cuve est de 4 mm et celle du fond de 6 mm. Le camion est équipé d'un réducteur Keyi, d'une pompe et d'un moteur hydrauliques Interpap (Italie), d'un radiateur (fabrication chinoise), d'un boîtier de commande pneumatique, d'un réservoir d'eau de 400 litres, d'une alimentation en eau sous pression d'air, de poignées de commande ambidextres à l'arrière, d'un système de relevage et d'un faible taux de résidus.
capacité de travail :
5cbmType de cabine :
Howo 2080 one and half row cabinSystème d'entraînement :
4x2,LHDEmpattement ( mm ) :
3800 mmSpécifique au moteur :
180HP / SINOTRUK MC05.18-40boîte de vitesses :
HW90510C, 10-speed, manualEssieu avant ( kg ) :
6000Essieu arrière ( kg ) :
10000LeCamion malaxeur à béton Howo avec fût de 5 m³ Conçue pour les projets de petite et moyenne envergure, cette machine est équipée d'un moteur Sinotruk de 180 chevaux et d'une transmission à 10 vitesses, offrant ainsi une motorisation puissante et économe en carburant. Son système hydraulique principal, fourni par l'italien Interpap, garantit un mélange et un déchargement fluides et efficaces, avec un minimum de résidus. Le tambour de malaxage, de conception scientifique, utilise une technologie de malaxage avancée pour un béton plus homogène, prévenant efficacement la ségrégation et assurant une qualité optimale. Deux joysticks facilitent la conduite et la surveillance, ce qui la rend idéale pour la construction urbaine, l'entretien des routes et d'autres applications.

Notre usine est un fabricant professionnel dans le secteur des camions.
Nous garantissons que tous nos produits sont neufs et de haute qualité.
»I.Définition et introduction du produit :
Fabricant:CS TRUCKS GROUP LIMITÉE
Avantages en matière de performance
1.Adaptation efficace de la puissance et de la transmission : Un moteur Sinotruk de 180 chevaux associé à une transmission à 10 vitesses offre une grande compatibilité et une transmission de puissance efficace.
2. Conception de réservoirs scientifiques : L'acier au manganèse Q355 avec une courbe en spirale double logarithmique assure l'homogénéité du béton, minimise les résidus et réduit le gaspillage de matériaux.
3. Fonctionnement pratique et sûr : Le fonctionnement en tandem réduit la charge de travail de l'opérateur ; l'alimentation en eau pneumatique et un réservoir d'eau de grande capacité assurent un nettoyage efficace.
4. Des coûts de maintenance maîtrisables : Un système hydraulique modulaire et un radiateur de fabrication locale réduisent la difficulté et le coût des réparations ultérieures.
» II. Paramètres du produit pour HOWO 5 cbm cbétonnièrecamion:
| Lumière HOWOCamion malaxeur à béton | ||
| Modèle de véhicule | CS5160GZR | |
| Dimensions globales | 7250x2350x3360mm | |
| Poids total autorisé en charge (PTAC) | 16000kg | |
| Poids à vide | 6720 kg | |
| Paramètre du châssis | ||
| Marque du châssis | SINOTRUK HOWO | |
| Empattement | 3800mm | |
| Type de conduite | 4x2, conduite à gauche | |
| Taxi | HOWO 2080 une rangée et demie, avec climatisation | |
| Moteur | Taper | Moteur 4 cylindres en ligne, 4 temps, suralimenté, intercooler, refroidi par eau, |
| Mmodèle | SINOTRUK MC05.18-40 | |
| Puissance nominale (HP) | 180 CV / 132 kW | |
| vitesse nominale | 2400 tr/min | |
| Max couple | 700 N.m | |
| vitesse de couple maximale | 1300-1700 tr/min | |
| Déplacement | 4,58 L | |
| Norme d'émission | Euro 4 | |
| Type de carburant | Diesel | |
| Transmission (boîte de vitesses) | HW90510C 10-vitesse, manuelle | |
| Charge sur l'essieu avant | 6000 kg | |
| Charge sur l'essieu arrière | 10000 kg | |
| Pneu | 9.00R20 (6+1) | |
| Paramètre du tambour de mélange | ||
| Matériau du tambour de mélange | Acier de haute qualité résistant à l'usure | |
| Modèle: Acier au manganèse Q355 | ||
| Épaisseur du corps du tambour : 4mm, épaisseur du couvercle d'extrémité : 6 mm | ||
| Capacité d'agitation | 5m³ | |
| taux de facturation | ≥3.2 m³/min | |
| Dimensions de la trémie d'alimentation supérieure | ≥650 mm | |
| débit de décharge | ≥1,25 m³/min | |
| Taux résiduel | ≤0,5% | |
| Approvisionnement en eau | Système d'approvisionnement en eau Baric | |
| capacité du réservoir d'eau | 400L | |
| vitesse de rotation du tambour mélangeur | 0~12 tr/min | |
| Modèle de système d'exploitation | joystick à deux commandes latérales arrière, opération de liaison | |
| Accessoire | boîte à outils, réducteur, pompe et moteur hydrauliques, radiateur, | |

»III.Détails du produit

Configuration du châssis

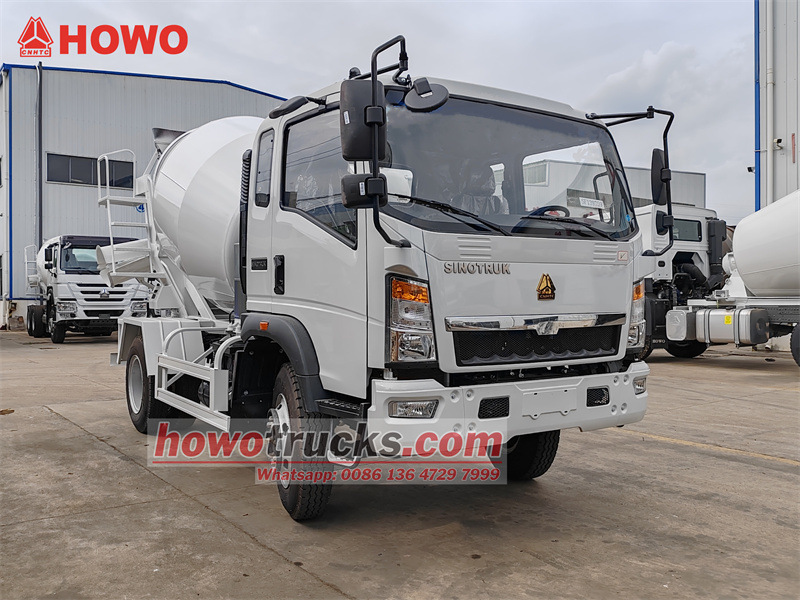

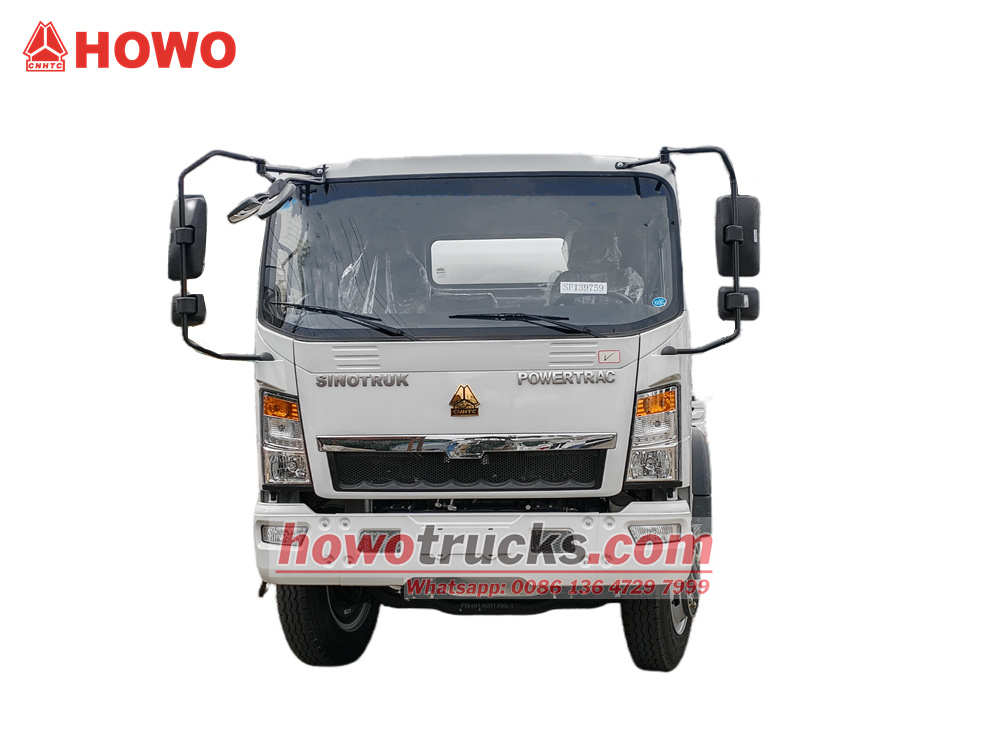

Taxi: Camion semi-cabine HOWO 2080, poids total autorisé en charge 16 tonnes, empattement 3800 mm
Moteur:
• SINOTRUK MC05.18-40 / 180 chevaux, cylindrée 4,58 L, couple maximal 700 N·m (1300-1700 tr/min), conforme aux normes d'émission chinoises IV.
• Sa conception à quatre cylindres en ligne, turbocompressée et refroidie par échangeur, offre un équilibre entre puissance et consommation de carburant, la rendant adaptée au transport de béton sur moyennes et courtes distances.
Transmission: La transmission à 10 rapports exclusive de SINOTRUK est dotée d'un premier rapport long pour une capacité de démarrage optimale même sous forte charge. Le nombre important de rapports et les étages courts garantissent des changements de vitesse fluides et une consommation de carburant réduite.

Supérieur Mélange Système

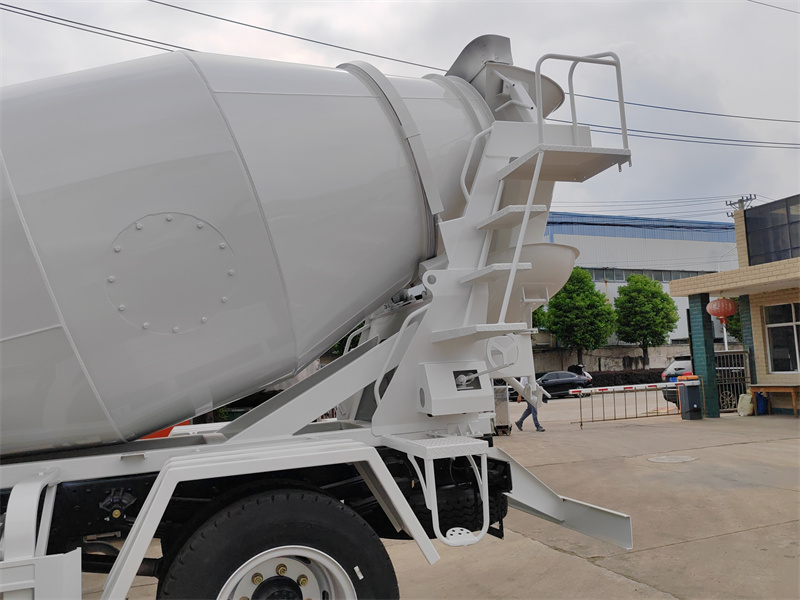

Réservoir de 5 mètres cubes en acier au manganèse Q355 :
• Épaisseur du réservoir : 4 mm, épaisseur de la tête : 6 mm, haute résistance et résistance à l'usure, convient aux opérations de mélange à haute intensité.
• Conception de courbe spirale double logarithmiquen optimise le chemin d'écoulement du béton, réduit la ségrégation et diminue les résidus.

Composants de base

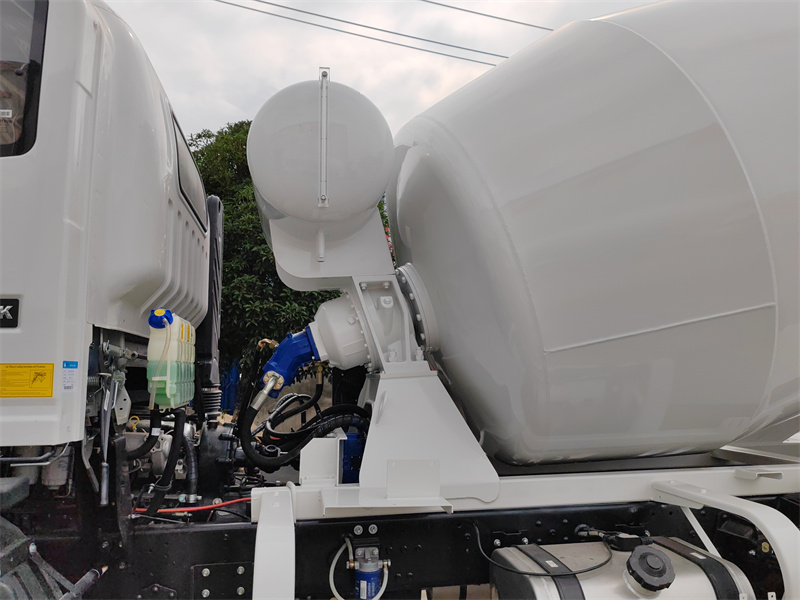

• Réducteur : Cléi
• Pompe et moteur hydrauliques : Italie Marque Interpap. Hautement performante et fiable, avec une transmission de puissance stable, assurant une rotation continue du réservoir.

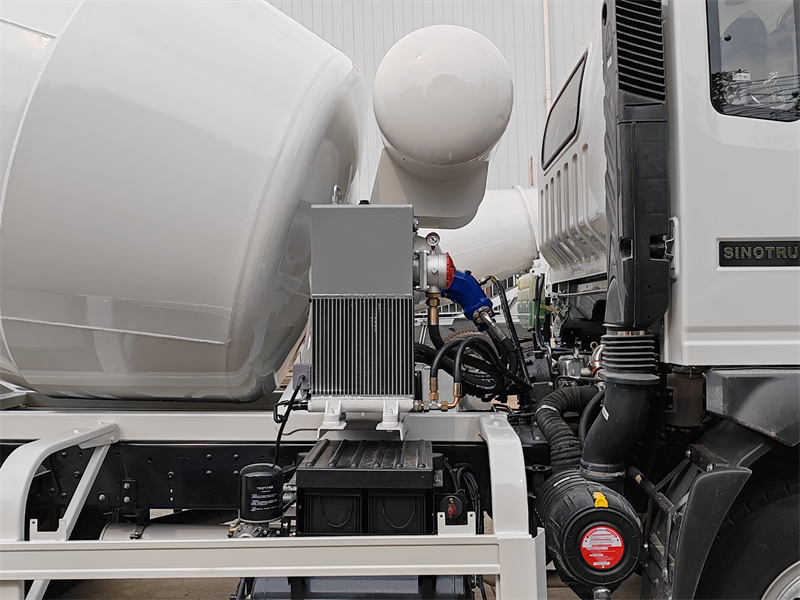

• Radiateur : Optimise la dissipation de la chaleur, prévient la surchauffe du système hydraulique et prolonge la durée de vie des équipements.
• Système d'approvisionnement en eau : Réservoir d'eau de 400 L, alimentation en eau pneumatique.
• Boîtier de commande d'air : Intégré avec des vannes manuelles, des électrovannes et des pressostats, il permet un contrôle automatisé et améliore la stabilité du système.

Système de contrôle

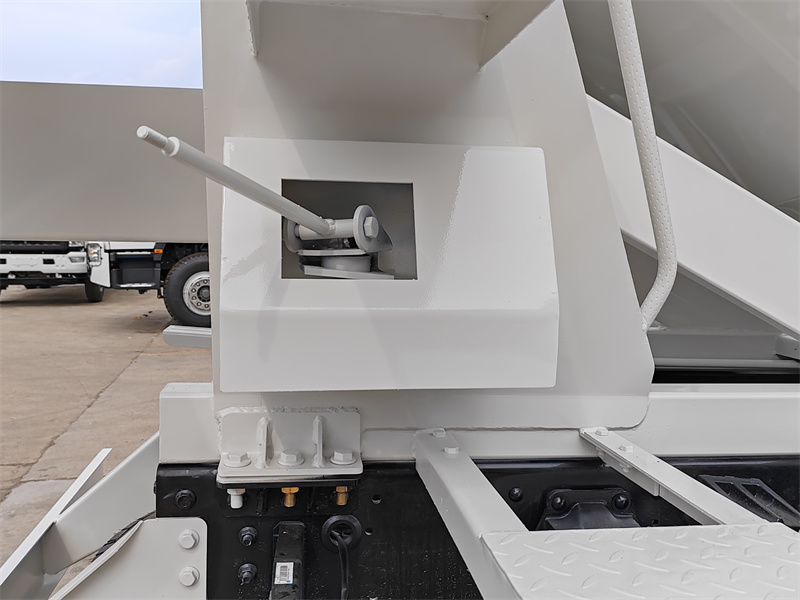

• Deux joysticks arrière : Prise en charge des commandes latérales gauche et droite et de la cabine, permettant à l'opérateur de contrôler facilement la rotation du réservoir, le déchargement et d'autres actions depuis différentes positions.
• Conception de commande liée : Rationalise le processus opérationnel, améliore l'efficacité et réduit le risque de dysfonctionnement.
» IV. TravailPrincipe:
LeCamion-malaxeur Howo de 5 m³Le système est alimenté par le moteur du châssis, qui actionne une pompe hydraulique via la boîte de transfert. L'huile hydraulique sous pression est ensuite pompée vers le moteur hydraulique, entraînant le réducteur, qui à son tour fait tourner en continu la cuve de malaxage. Les pales internes à double spirale logarithmique de la cuve génèrent une force centripète et une poussée lors de la rotation, forçant le béton à suivre une trajectoire en spirale, ce qui empêche la ségrégation et assure un mélange homogène. Lors du chargement, la cuve tourne rapidement pour accélérer le processus. Pendant le transport, elle maintient une faible vitesse de rotation avant pour éviter la solidification du béton. Lors du déchargement, la cuve bascule et inverse son mouvement à grande vitesse, utilisant les pales hélicoïdales pour pousser le béton vers l'orifice de déchargement. Un système d'alimentation en eau pneumatique est ensuite utilisé pour nettoyer l'intérieur de la cuve. L'ensemble du processus est contrôlé par un système hydraulique et une structure mécanique coordonnés, garantissant un malaxage continu et homogène du béton, du malaxage au déchargement.
