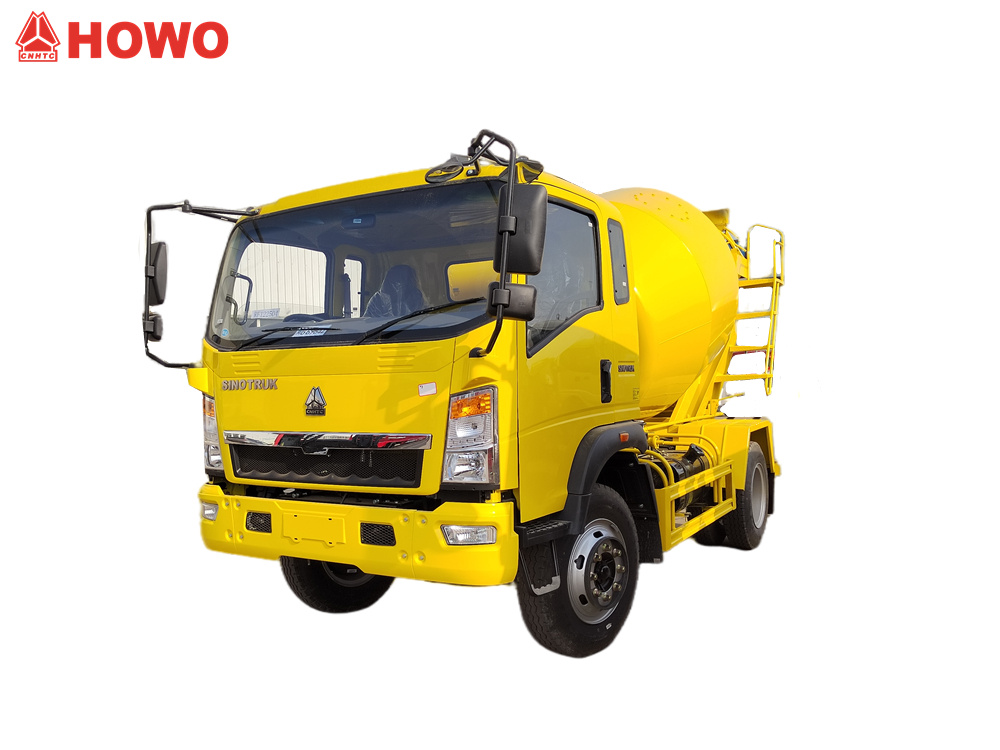

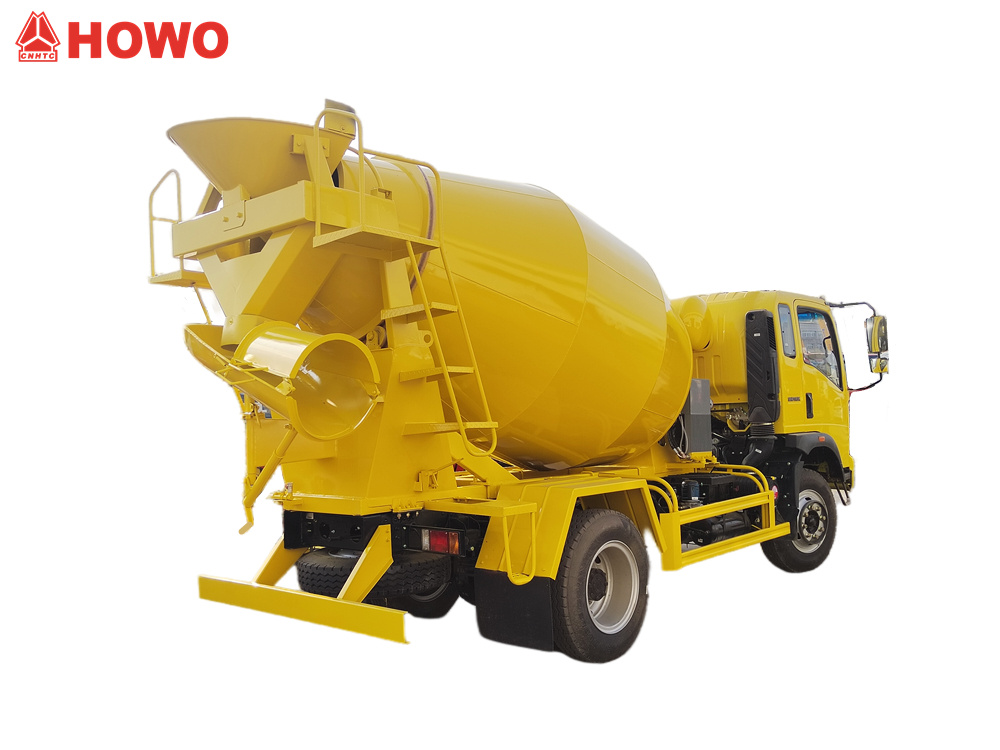

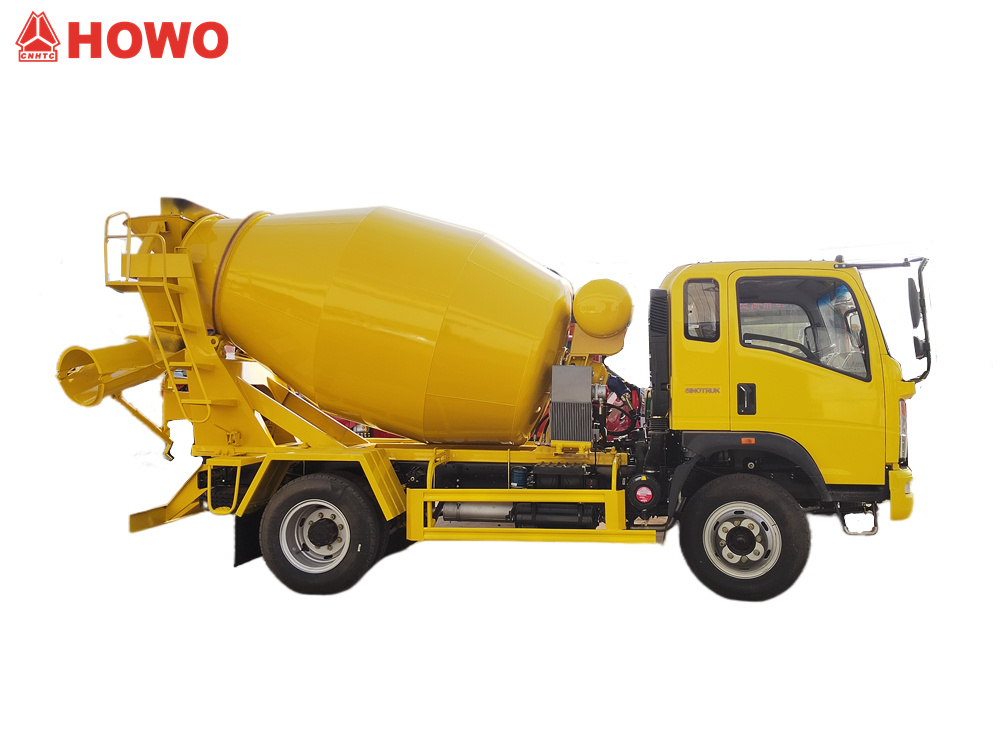

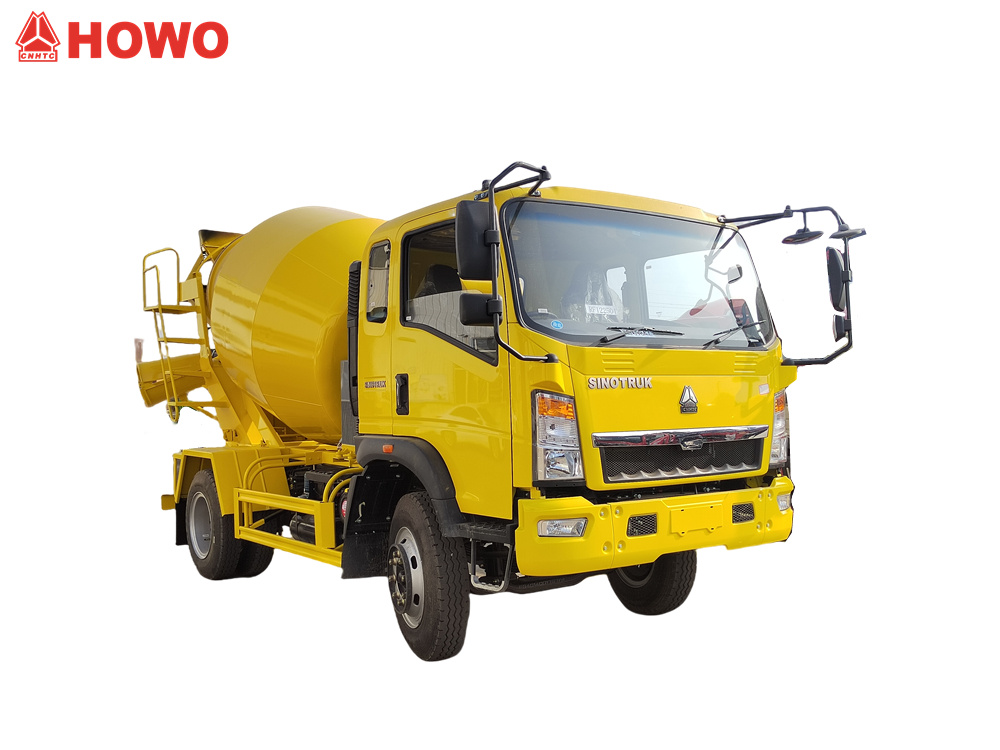

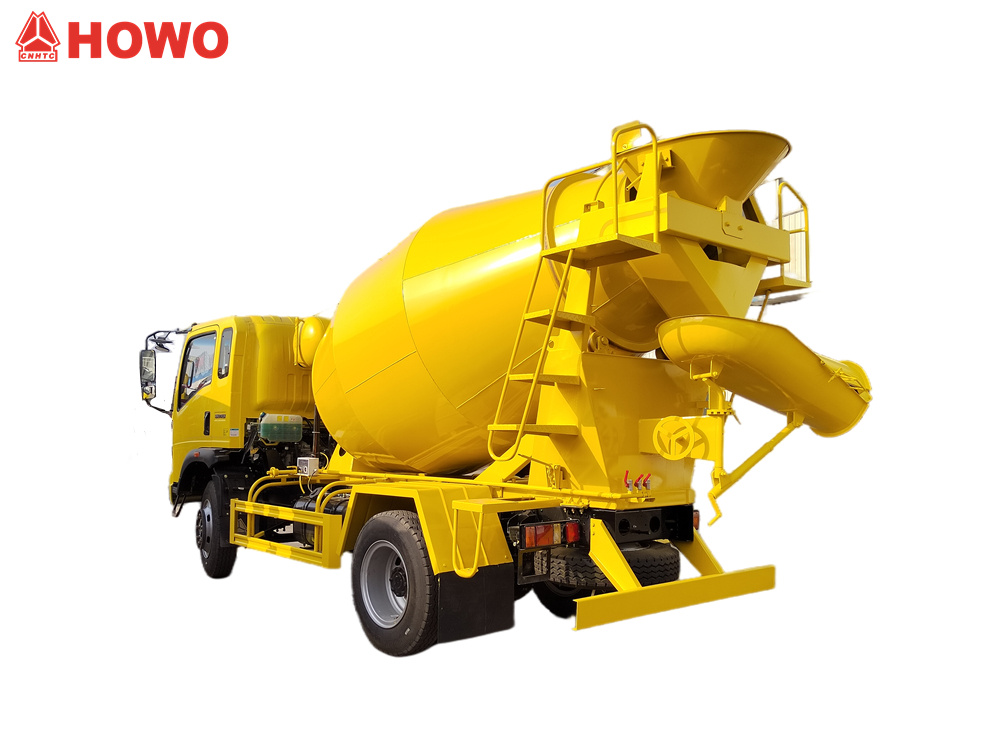

Le camion malaxeur à béton HOWO de 5 m³ est basé sur le châssis HOWO 2080 à cabine allongée et demi, pour un poids total de 16 tonnes et un empattement de 3 800 mm. Il est équipé d'un moteur SINOTRUK MC05.18-40 de 180 chevaux et d'une boîte de vitesses HW90510C à 10 rapports. La cuve de malaxage supérieure, d'une capacité de 5 m³, est fabriquée en acier au manganèse Q355. L'épaisseur de la cuve est de 4 mm et celle du fond de 6 mm. Le camion est équipé d'un réducteur, d'une pompe et d'un moteur hydrauliques, d'un radiateur, d'un boîtier de commande pneumatique, d'un réservoir d'eau de 400 litres, d'une alimentation en eau sous pression d'air, de poignées de commande ambidextres à l'arrière, d'un système de relevage et d'un faible taux de résidus.
capacité de travail :
5cbmType de cabine :
Howo 2080 one and half row cabinSystème d'entraînement :
4x2,LHDEmpattement ( mm ) :
3800 mmSpécifique au moteur :
180HP / Sinotruk MC05.18-40boîte de vitesses :
HW90510C, 10-speed, manualEssieu avant ( kg ) :
6000Essieu arrière ( kg ) :
10000Le Camion-malaxeur HOWO de 5 m³ est un véhicule de chantier de taille moyenne, efficace et fiable. Équipé du moteur Sinotruk MC05 de 180 chevaux, une série éprouvée, et d'une transmission à dix vitesses HW90510C, il offre une puissance élevée et une excellente efficacité énergétique. La cuve de mélange de 5 mètres cubes, construite en acier au manganèse Q355, affiche d'excellentes performances opérationnelles, avec un débit de chargement de ≥3 m³/min, un débit de décharge de ≥1,2 m³/min, et un faible taux résiduel de ≤0,5 %. Le système de commande à double liaison latérale à l'arrière assure un fonctionnement sûr et pratique, permettant à l'opérateur de réaliser l'ensemble du processus des deux côtés du véhicule.

Notre usine est un fabricant professionnel dans le secteur des camions.
Nous garantissons que tous nos produits sont neufs et de haute qualité.
»I.Définition et introduction du produit :
Fabricant:CS TRUCKS GROUP LIMITÉE
Caractéristiques principales
1.Utilise un châssis Sinotruk éprouvé pour une fiabilité élevée
2.Le corps du réservoir en acier au manganèse est résistant à l'usure et à la corrosion, ce qui garantit une longue durée de vie.
3.La cuve de grande capacité répond aux besoins d'une exploitation à long terme.
4.Système de commande à double liaison pour un fonctionnement pratique et efficace
5.La conception à faible taux résiduel assure une utilisation maximale du béton
» II. Paramètres du produit pour HOWO 5 cbm cbétonnièrecamion:
| Lumière HOWOCamion malaxeur à béton | ||
| Modèle de véhicule | CS5160GZR | |
| Dimensions globales | 7250x2300x3150mm | |
| Poids total autorisé en charge (PTAC) | 16000kg | |
| Poids à vide | 6720 kg | |
| Paramètre du châssis | ||
| Marque du châssis | SINOTRUK HOWO | |
| Empattement | 3800mm | |
| Type de conduite | 4x2, conduite à gauche | |
| Taxi | HOWO 2080 une rangée et demie, avec climatisation | |
| Moteur | Taper | Moteur 4 cylindres en ligne, 4 temps, suralimenté, intercooler, refroidi par eau, |
| Mmodèle | SINOTRUK MC05.18-40 | |
| Puissance nominale (HP) | 180 CV / 132 kW | |
| vitesse nominale | 2400 tr/min | |
| Max couple | 700 N.m | |
| vitesse de couple maximale | 1300-1700 tr/min | |
| Déplacement | 4,58 L | |
| Norme d'émission | Euro 4 | |
| Type de carburant | Diesel | |
| Transmission (boîte de vitesses) | HW90510C 10-vitesse, manuelle | |
| Charge sur l'essieu avant | 6000 kg | |
| Charge sur l'essieu arrière | 10000 kg | |
| Pneu | 9.00R20 (6+1) | |
| Paramètre du tambour de mélange | ||
| Matériau du tambour de mélange | Acier de haute qualité résistant à l'usure | |
| Modèle: Acier au manganèse Q355 | ||
| Épaisseur du corps du tambour : 4mm, épaisseur du couvercle d'extrémité : 6 mm | ||
| Capacité d'agitation | 5m³ | |
| taux de facturation | ≥3.2 m³/min | |
| Dimensions de la trémie d'alimentation supérieure | ≥650 mm | |
| débit de décharge | ≥1,25 m³/min | |
| Taux résiduel | ≤0,5% | |
| Approvisionnement en eau | Système d'approvisionnement en eau Baric | |
| capacité du réservoir d'eau | 400L | |
| vitesse de rotation du tambour mélangeur | 0~12 tr/min | |
| Modèle de système d'exploitation | joystick à deux commandes latérales arrière, opération de liaison | |
| Accessoire | boîte à outils, réducteur, pompe et moteur hydrauliques, radiateur, | |

»III.Détails du produit

Configuration du châssis
1. Taxi : HOWO 2080 rangées semi-cabine (conception ergonomique, avec lève-vitre électrique et verrouillage centralisé)
2. Masse brute : 16 tonnes
3. Empattement : 3800 mm (conception à double essieu, essieu avant de 6 tonnes/essieu arrière de 10 tonnes)
4. Groupe motopropulseur :
◇ Moteur : Moteur diesel Sinotruk MC05.18-40 à quatre cylindres en ligne
◇ Puissance : 132 kW (180 chevaux) à 2400 tr/min
◇ Norme d'émission : National IV, 4,58 L
◇ Couple maximal : 700 Nm (1300-1700 tr/min)
5. Transmission : Transmission manuelle à 10 vitesses HW90510C (rapport de première vitesse 10,61, rapport de vitesse maximale 0,78)

Système supérieur
1. Paramètres du réservoir :
◇ Volume géométrique : 5,2 m³ (Volume effectif réel : 5 m³)³)
◇ Matériau : Acier au manganèse haute résistance Q355 (résistance à la traction) ≥ 490 MPa)
◇ Épaisseur du réservoir : 4 mm (cylindre principal) / 6 mm (extrémités avant et arrière)
◇ Conception de la lame : Pales à double hélice (Pas 1200 mm, Angle 18°)°)

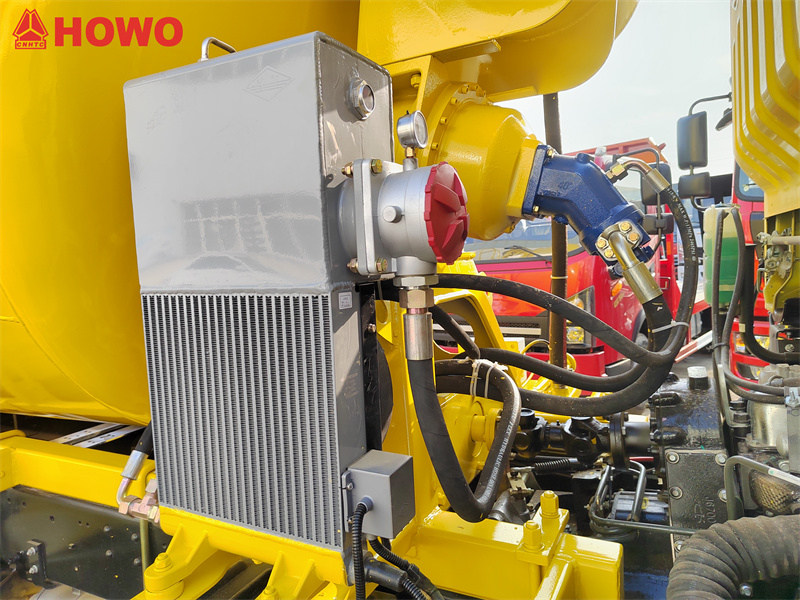

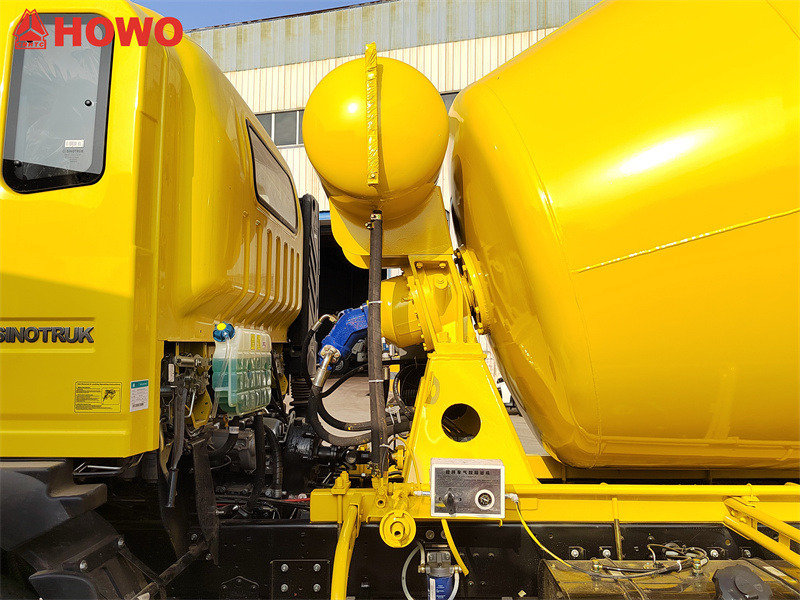

2. Système hydraulique :
◇ Réducteur : Keyi Réducteur
◇ Pompe hydraulique : Weifu
◇ Moteur hydraulique : Weifu

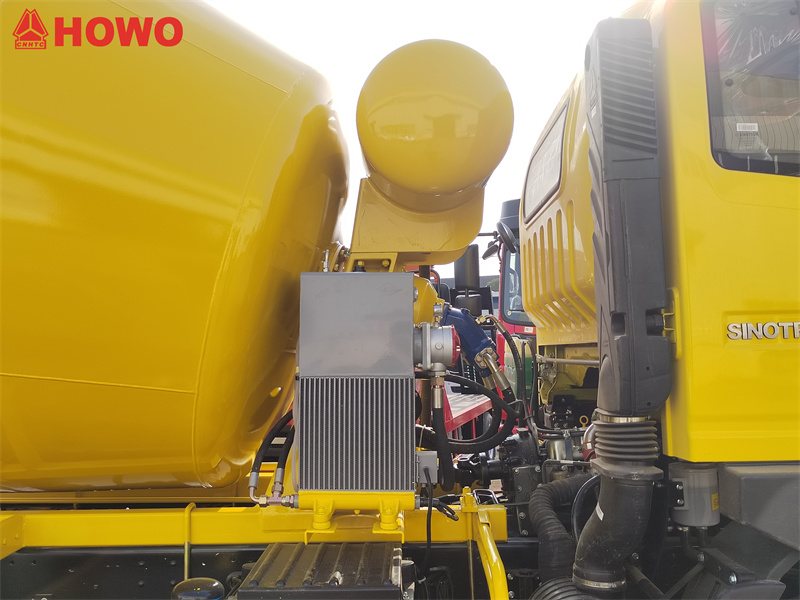

◇ Radiateur : Kaipeng (Zone de refroidissement) ≥ 4 m²)

3. Systèmes auxiliaires :

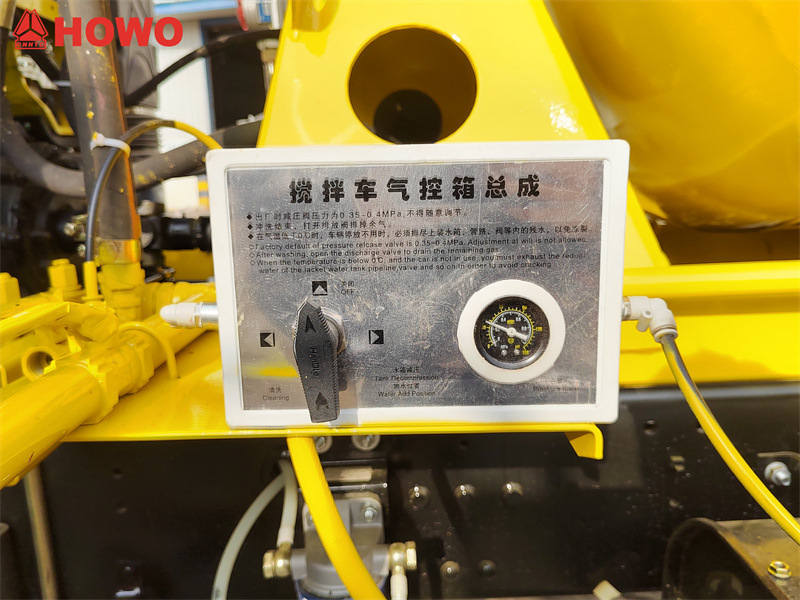

◇ Boîtier de commande d'air : Distributeur intégré à trois positions et quatre voies (pression de service 0,8 MPa)
◇ Réservoir d'eau : Réservoir en acier inoxydable de 400 L (avec indicateur de niveau et système de remplissage automatique)

Paramètres de performance
1. Performances d'alimentation et de décharge :
◇ Débit d'alimentation : ≥3,2 m³/min (à une hauteur verticale de 4 m)
◇ Taux de décharge : ≥1,25 m³/min (pour une longueur de goulotte de 4,5 m)
◇ Taux de résidus : ≤0,5%
2. Performance de mixage :
◇ Vitesse Gamme: 0-12 tr/min (vitesse variable) Ajustement)
◇ Inclinaison du tambour : 12° (Garantit une sortie complète)
◇ Plage d'affaissement du béton : 80-220 mm

3. Système d'approvisionnement en eau :
◇ Pression d'alimentation en air : 0,3-0,6 MPa (réglable)
◇ Débit de pulvérisation d'eau : ≥50 L/min (conception à double buse), pour le nettoyage des réservoirs
Système de contrôle :

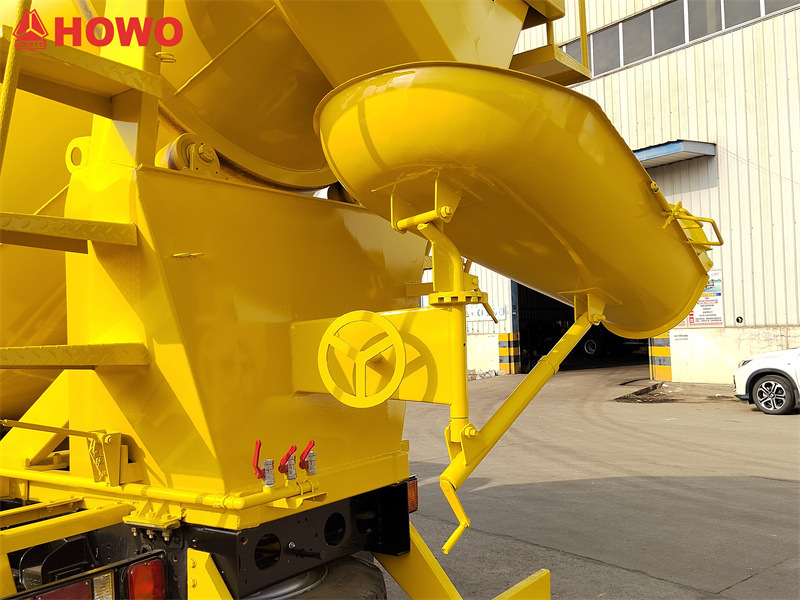

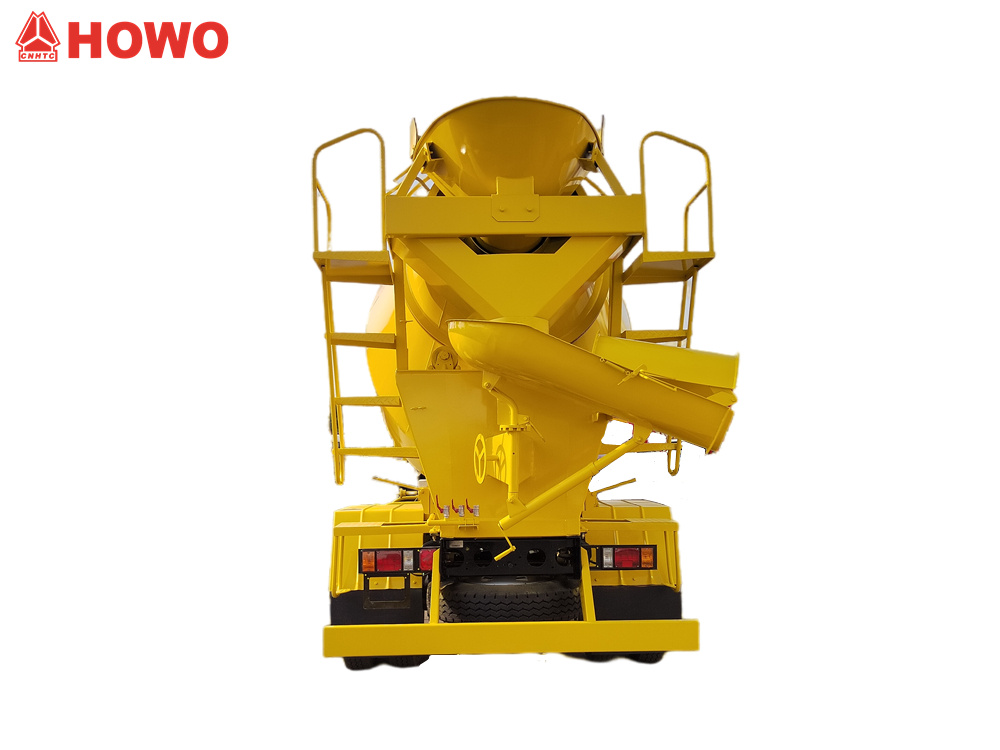

◇Deux consoles de commande à l'arrière (une de chaque côté).
◇Mécanisme de commande de liaison (liaison à trois éléments : alimentation/mélange/décharge)
(1) Contrôler le sens de rotation du tambour mélangeur, de sorte qu'il tourne vers l'avant pendant l'alimentation et le transport, et vers l'arrière pendant le déchargement.
(2) Contrôler la vitesse du tambour mélangeur
◇dispositif de freinage d'urgence
» IV. TravailPrincipe:
Le cœur du système réside dans la transmission de puissance et la gestion des fluides coordonnées. Un moteur Sinotruk de 180 chevaux, régulé par une boîte de vitesses à 10 rapports, entraîne une pompe hydraulique via une prise de force (PDF). Cette énergie mécanique est convertie en huile haute pression, qui actionne le moteur hydraulique. Un réducteur de vitesse diminue ensuite la vitesse de rotation et augmente le couple, permettant ainsi au réservoir de tourner à une vitesse variable de 0 à 12 tr/min pour le malaxage du béton.
La cuve utilise une conception à double hélice en acier au manganèse Q355. Pendant le transport, la cuve tourne à faible vitesse (2 à 4 tr/min) pour assurer une répartition uniforme du béton. Lors du déchargement, elle tourne à grande vitesse (8 à 12 tr/min), en coordination avec la poignée de commande arrière pour ajuster l'angle de la goulotte de déchargement et optimiser ainsi la vidange. Le système d'alimentation en eau pneumatique pressurise la cuve et pulvérise l'eau à un débit de ≥50 L/min pour éviter la solidification. Associé à une tête de 6 mm d'épaisseur et à des joints d'étanchéité double couche, le débit résiduel est contrôlé à ≤0,5%.
